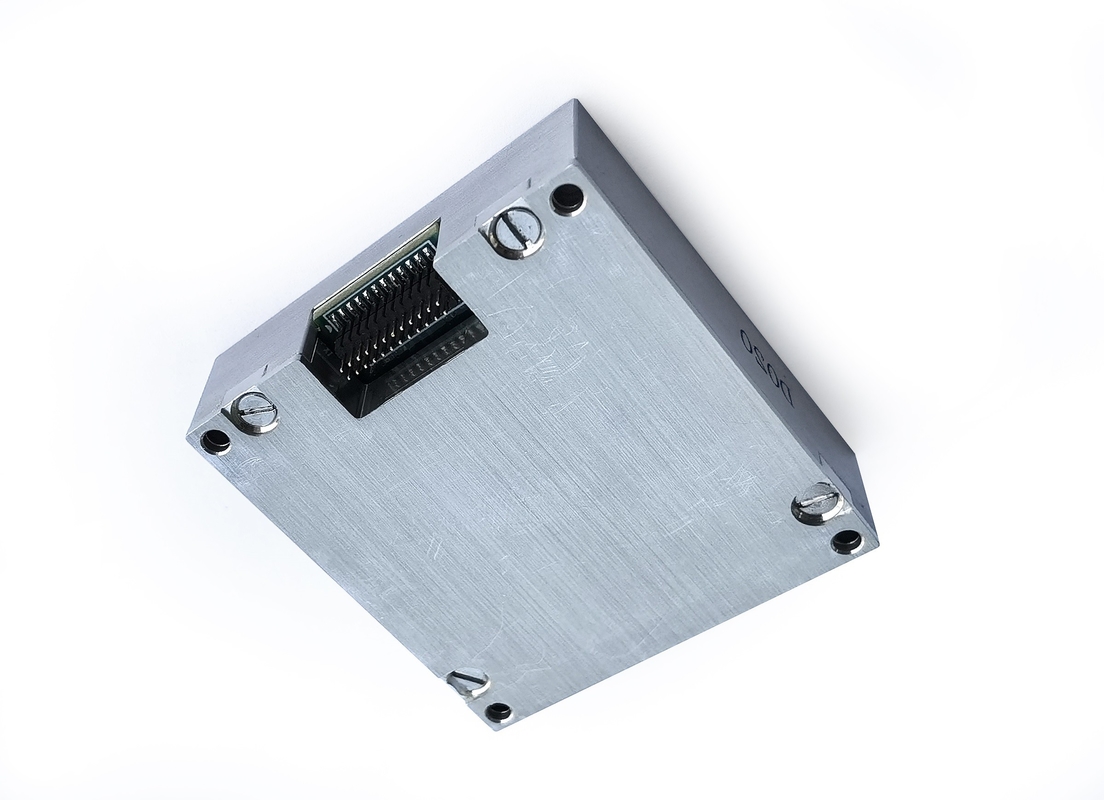

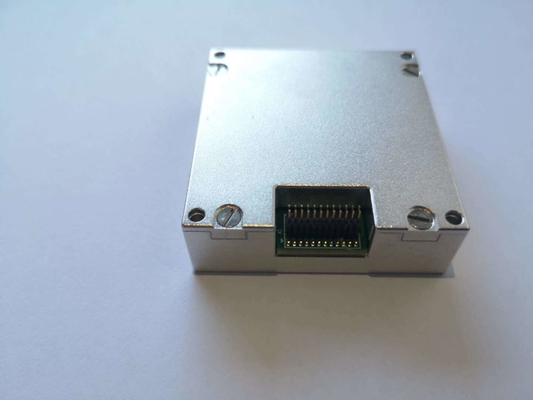

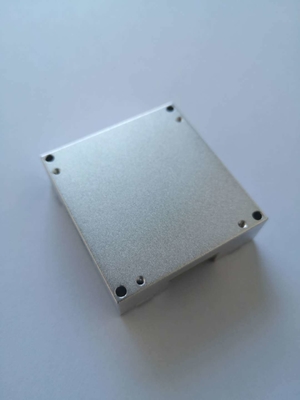

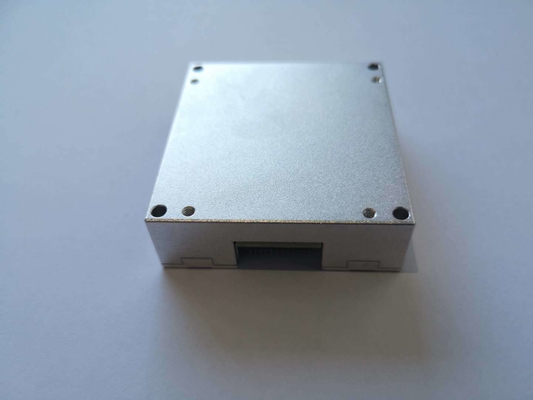

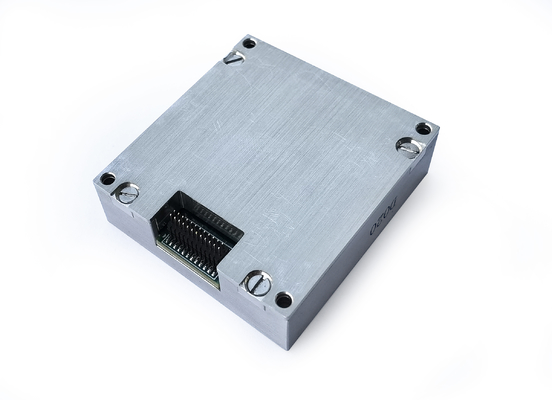

Sensores de repuesto Adis16488, sensor de unidad de medición inercial MEMS, IMU, acelerómetro, giroscopio

Sensores de repuesto Adis16488, sensor de unidad de medición inercial MEMS, IMU, acelerómetro, giroscopio

Nombre De La Marca:	FIREPOWER
Número De Modelo:	16488HA

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China.

Certificación:

Rango de medición girodinámico:

± 450°/s

Estabilidad de sesgo cero (@ Allan variance):

≤ 0,3 °/h

Estabilidad de sesgo cero ((10s suave):

≤ 3°/h

Caminata aleatoria angular:

≤0.15 °/h

No linealidad del factor de escala:

100 ppm

Rango de acc:

Acc Estabilidad de sesgo cero (varianza de Allan @ 25 °C):

0.07 mg

Error de sesgo cero en el rango completo de temperaturas:

1.5 mg

Interfaz de Comunicación:

SPI de una sola dirección

Válvula de tensión:

Resaltar:

Sensor de unidad de medición de inercia MEMS

Acelerómetro de la UMI Giroscopio

Sensores de reemplazo Mems

Descripción del Producto

ADIS16488 Sensores de reemplazo MEMS Unidad de medición de inercia (IMU) acelerómetro giroscopio

Especificaciones clave

Atributo	Valor
Rango de medición girodinámico	± 450°/s
Estabilidad de sesgo cero (@ Allan variance)	≤ 0,3 °/h
Estabilidad de sesgo cero (10s suave)	≤ 3°/h
Paseo aleatorio angular	≤ 0,15 °/h
No linealidad del factor de escala	100 ppm
Rango de acc	± 20 g
Acc Estabilidad de sesgo cero (varianza de Allan @ 25 °C)	0.07 mg
Error de sesgo cero en el rango completo de temperaturas	1.5 mg
Interfaz de comunicación	SPI de una sola dirección
Válvula de tensión	3.3V

La unidad de medición inercial ADIS16488HA es un sistema inercial completo con un giroscopio incorporado de tres ejes y un acelerómetro de tres ejes.Esta UMI de alto rendimiento mide la velocidad angular de tres ejesLa unidad emite datos compensados por errores (incluida la compensación de la temperatura, la compensación del ángulo de desalineación de la instalación,y compensación no lineal) a través de SPI de acuerdo con el protocolo de comunicación.

Parámetros técnicos detallados

Especificaciones del giroscopio

Parámetro	Condiciones de ensayo	Valor típico	Valor máximo	Unidad
Rango de medición dinámico			± 450	el número de
Inestabilidad de sesgo cero	La variación de Allan es mejor que	0.3		o/h
Estabilidad de sesgo cero	10s suave, RMS, mejor que	3		o/h
Desviación cero en todo el rango de temperatura	-40 °C ~ 85 °C, 10 s suave, rms	20		o/h
Paseo al azar	1σ	0.15		o/√h
Repetibilidad con sesgo cero	1σ	5		o/h
Repetibilidad por factores de escala	1σ	100		ppm
No linealidad del factor de escala	1σ	100		ppm
Ancho de banda (-3 dB)		250		HZ
Acoplamiento cruzado		0.1		%
Resolución		2		o/h
Sensibilidad a la aceleración		2		°/h/g

Especificaciones del acelerómetro

Parámetro	Condiciones de ensayo	Valor típico	Valor máximo	Unidad
Rango de medición dinámico			± 20	G
Estabilidad de sesgo cero	Variancia de Allan	0.07		En mg
Desviación cero en todo el rango de temperatura	-40 °C ~ 85 °C, 10 s suave, rms	3		En mg
Estabilidad de sesgo cero	10s suave, RMS, mejor que	0.25		En mg
Paseo al azar	1σ	0.029		El valor de las emisiones de CO2
Repetibilidad con sesgo cero	1σ	0.5		En mg
Repetibilidad por factores de escala	1σ	500		ppm
No linealidad del factor de escala	FS = 20 g	500		ppm
Ancho de banda (-3 dB)		250		HZ
Acoplamiento cruzado		0.1		%

Interfaz de comunicación

SPI de una sola dirección	Ingrese la frecuencia del reloj		8	15	frecuencia de radio

Características eléctricas

Parámetro	Condiciones de ensayo	Valor típico	Valor máximo	Unidad
Válvula de tensión	Corriente continua	3.3		V.
Consumo de energía		1.5	1.5	No
La corriente	¿Qué es eso?	48 ± 2	100	MV

Medio ambiente de uso

Parámetro	Condiciones de ensayo	Valor mínimo	Valor típico	Valor máximo	Unidad
Temperatura de funcionamiento		-45 años.		85	°C
Temperatura de almacenamiento		- 55 años		85	°C

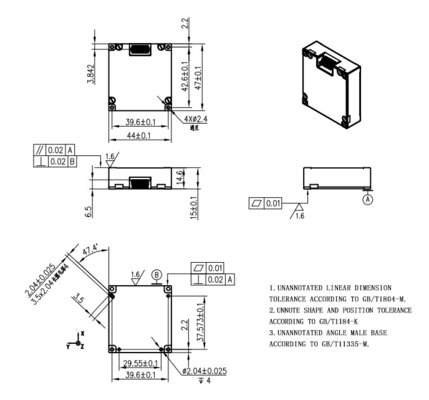

ADIS16488 Dibujo del contorno y dimensiones del sensor de la UMI
