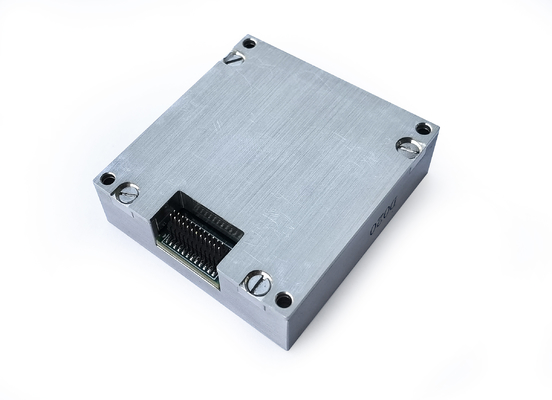

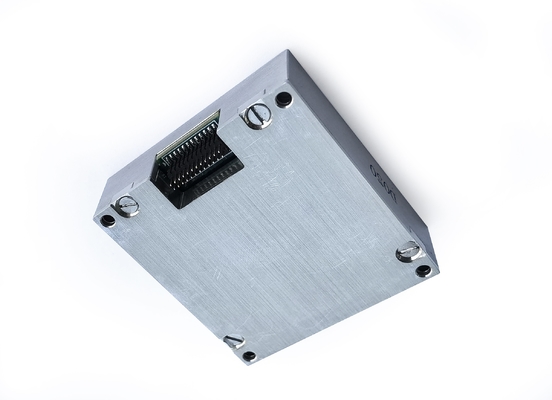

ADIS16488 Sensor de salida SPI de la unidad de medición inercial MEMS de reemplazo para vehículo terrestre

ADIS16488 Sensor de salida SPI de la unidad de medición inercial MEMS de reemplazo para vehículo terrestre

Nombre De La Marca:	Firepower
Número De Modelo:	16488HA
Cuota De Producción:	1
Precio:	2000$
Condiciones De Pago:	En el caso de las empresas que no cumplen con los requisitos de la presente Directiva, el importe de
Capacidad De Suministro:	500/MONTH

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Dynamic measuring range:

±450°/s

Zero-bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Acc Range:

Acc Zero bias stability:

0.07mg

Communication Interface:

1-way SPI

Detalles de empaquetado:

CAJA+Esponja

Capacidad de la fuente:

500/MONTH

Resaltar:

Unidad de medición de inercia de salida SPI

Unidad de medición inercial SPI MEMS

Unidad de medida inercial MEMS

Descripción del Producto

ADIS16488 MEMS REEMPLAZO MEDICIÓN DE MEDICIÓN DE MEDICIÓN DE MEDICIÓN DE MEDIO SPI SPI SPI para vehículo terrestre

Especificaciones clave

Atributo	Valor
Rango de medición dinámica	± 450 °/s
Inestabilidad de sesgo cero	0.3 °/h
Caminata aleatoria	0.15º/√H
Repetibilidad del factor de escala	100pm
Ancho de banda (-3dB)	250Hz
Rango ACC	± 20g
ACC Estabilidad de sesgo cero	0.07mg
Interfaz de comunicación	SPI de 1 sentido

Descripción general del producto

La unidad de medición inercial ADIS16488HA es un sistema inercial completo que presenta un giroscopio de tres ejes incorporado y un acelerómetro de tres ejes. Este sensor avanzado mide la velocidad angular de tres ejes, la aceleración y otros parámetros críticos del portador. La unidad genera datos compensados por error (incluida la compensación de temperatura, la compensación del ángulo de desalineación de la instalación y la compensación no lineal) a través de SPI de acuerdo con el protocolo de comunicación.

Especificaciones técnicas

Parámetro	Condición de prueba	Valor mínimo	Valor típico	Valor máximo	Unidad
Giroscopio
Rango de medición dinámica				± 450	º/s
Inestabilidad de sesgo cero	Varianza de Allan, mejor que		0.3		º/H
Estabilidad de sesgo cero	10s suave, rms, mejor que		3		º/H
Sesgo cero en un rango de temperatura completo	-40 ℃ ~ 85 ℃, 10 s suave, rms		20		º/H
Caminata aleatoria	1σ		0.15		º/√H
Repetibilidad de sesgo cero	1σ		5		º/H
Repetibilidad del factor de escala	1σ		100		PPM
Factor de escala no linealidad	1σ		100		PPM
Ancho de banda (-3dB)			250		Hz
Acoplamiento cruzado			0.1		De %
Resolución			2		º/H
Sensibilidad de aceleración			2		°/H/G
Acelerómetro
Rango de medición dinámica				± 20	gramo
Estabilidad de sesgo cero	Varianza de Allan		0.07		mg
Sesgo cero en un rango de temperatura completo	-40 ℃ ~ 85 ℃, 10 s suave, rms		3		mg
Estabilidad de sesgo cero	10s suave, rms, mejor que		0.25		mg
Caminata aleatoria	1σ		0.029		m/s/√h
Repetibilidad de sesgo cero	1σ		0.5		mg
Repetibilidad del factor de escala	1σ		500		PPM
Factor de escala no linealidad	FS = 20G		500		PPM
Ancho de banda (-3dB)			250		Hz
Acoplamiento cruzado			0.1		De %
Interfaz de comunicación
SPI de 1 sentido	Ingrese la frecuencia del reloj	8		15	megahercio
Características eléctricas
Voltaje	Corriente continua		3.3		V
Consumo de energía			1.5	1.5	W
Onda	PÁGINAS		48 ± 2	100	MV
Utilizar el entorno
Temperatura de funcionamiento		-45		85	℃
Temperatura de almacenamiento		-55		85	℃

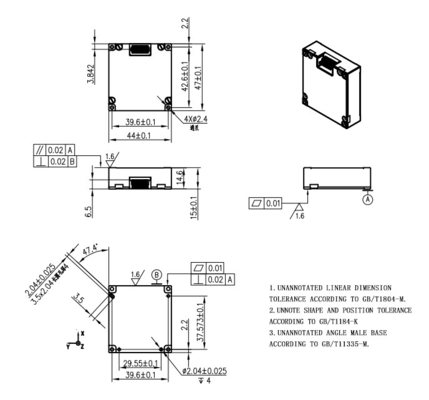

Estructura de esquema
