Unidad de medición de inercia DOF MEMS Compact 10 Modulo IMU ADIS16488 Reemplazo

Unidad de medición de inercia DOF MEMS Compact 10 Modulo IMU ADIS16488 Reemplazo

Nombre De La Marca:	Firepower
Número De Modelo:	16488HA
Cuota De Producción:	1
Precio:	2000$
Condiciones De Pago:	En el caso de las empresas que no cumplen con los requisitos de la presente Directiva, el importe de
Capacidad De Suministro:	500/MONTH

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Rango de medición:

± 450°/s

Inestabilidad del sesgo:

0.3°/h

Paseo al azar:

0.15o/√h

Repetibilidad de polarización cero:

5°/hora

Ancho de banda (-3 dB):

250hz

Gama del acelerómetro:

Estabilidad de polarización del acelerómetro:

0.07 mg

Consumo de energía:

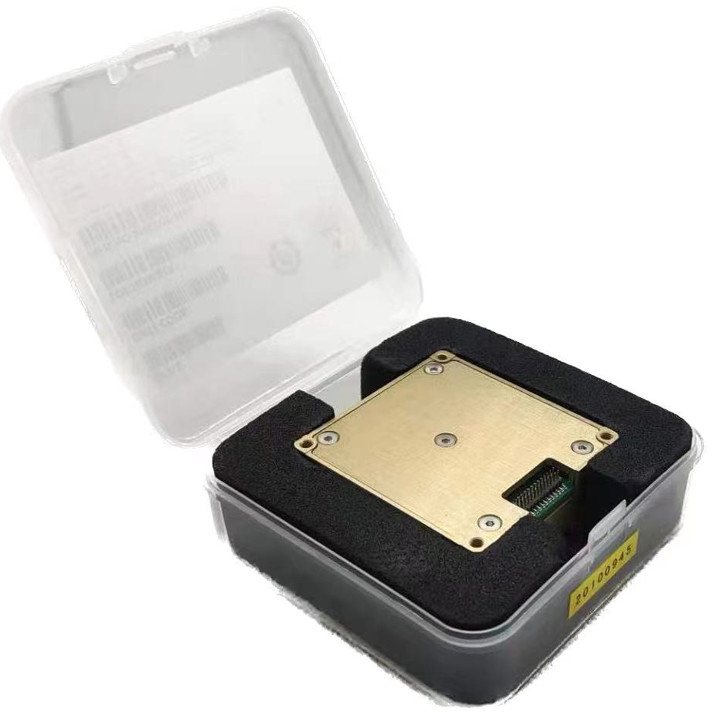

Detalles de empaquetado:

CAJA+Esponja

Capacidad de la fuente:

500/MONTH

Resaltar:

10 Módulo IMU del DOF

Módulo IMU compacto

ADIS16488 Módulo IMU de repuesto

Descripción del Producto

Módulo IMU (Unidad de Medición Inercial) MEMS de 10 DOF compacto, Reemplazo ADIS16488

Especificaciones Clave

Atributo	Valor
Rango de medición	±450°/s
Inestabilidad de polarización	0.3°/h
Paseo aleatorio	0.15º/√h
Repetibilidad de polarización cero	5°/h
Ancho de banda (-3dB)	250Hz
Rango del acelerómetro	±20g
Estabilidad de polarización del acelerómetro	0.07mg
Consumo de energía	1.5W

La Unidad de Medición Inercial (IMU) 16488HA es un sistema de detección inercial totalmente integrado que combina un giroscopio de tres ejes y un acelerómetro de tres ejes dentro de un módulo compacto. Mide con precisión la velocidad angular y la aceleración lineal de tres ejes de la plataforma host.

Compensación Avanzada de Errores

Compensación de temperatura
Corrección de desalineación de instalación
Corrección de no linealidad

Después de la compensación, la unidad emite datos inerciales de alta precisión a través de una interfaz digital SPI, siguiendo un protocolo de comunicación estandarizado. Esto hace que la IMU 16488HA sea muy adecuada para aplicaciones integradas que requieren una detección de movimiento confiable y estable en entornos dinámicos.

Especificaciones Técnicas

Parámetro	Condiciones de prueba	Valor mínimo	Valor típico	Valor máximo	Unidad
Giroscopio
Rango de medición dinámico				±450	º/s
Inestabilidad de polarización cero	Varianza de Allan, mejor que		0.3		º/h
Estabilidad de polarización cero	Suavizado de 10s, RMS, mejor que		3		º/h
Polarización cero en rango de temperatura completo	-40 ℃ ~ 85 ℃, suavizado de 10 s, rms		20		º/h
Paseo aleatorio	1σ		0.15		º/√h
Repetibilidad de polarización cero	1σ		5		º/h
Repetibilidad del factor de escala	1σ		100		ppm
No linealidad del factor de escala	1σ		100		ppm
Ancho de banda (-3dB)			250		Hz
Acoplamiento cruzado			0.1		%
Resolución			2		º/h
Sensibilidad a la aceleración			2		°/h/g
Acelerómetro
Rango de medición dinámico				±20	g
Estabilidad de polarización cero	Varianza de Allan		0.07		mg
Polarización cero en rango de temperatura completo	-40 ℃ ~ 85 ℃, suavizado de 10 s, rms		3		mg
Estabilidad de polarización cero	Suavizado de 10s, RMS, mejor que		0.25		mg
Paseo aleatorio	1σ		0.029		m/s/√h
Repetibilidad de polarización cero	1σ		0.5		mg
Repetibilidad del factor de escala	1σ		500		ppm
No linealidad del factor de escala	FS=20g		500		ppm
Ancho de banda (-3dB)			250		Hz
Acoplamiento cruzado			0.1		%
Interfaz de comunicación
SPI de 1 vía	Ingrese la frecuencia del reloj		8	15	MHz
Características eléctricas
Voltaje	Corriente continua		3.3		V
Consumo de energía			1.5	1.5	W
Rizado	P-P		48±2	100	mV
Entorno de uso
Temperatura de funcionamiento		-45		85	℃
Temperatura de almacenamiento		-55		85	℃

Estructura del contorno

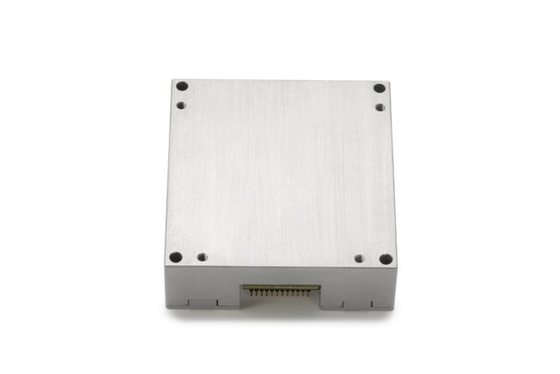

Vista frontal del módulo IMU 16488HA

Vista lateral del módulo IMU 16488HA

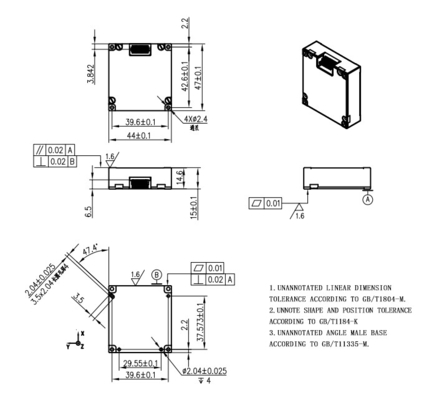

Dibujo dimensional del módulo IMU 16488HA
