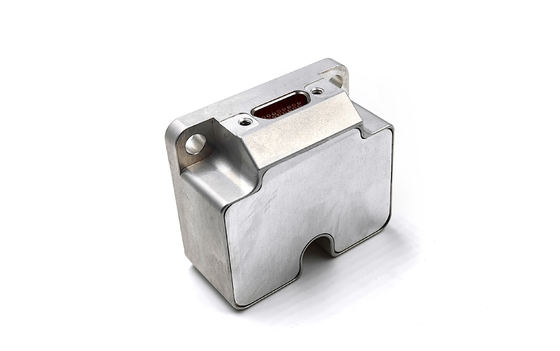

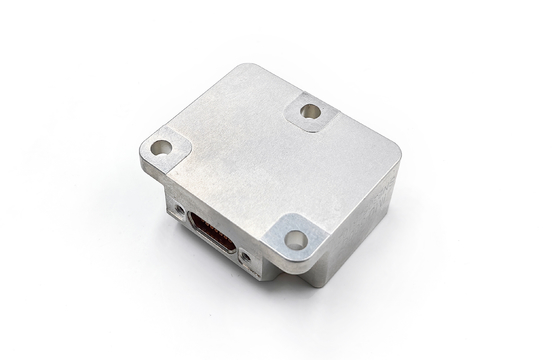

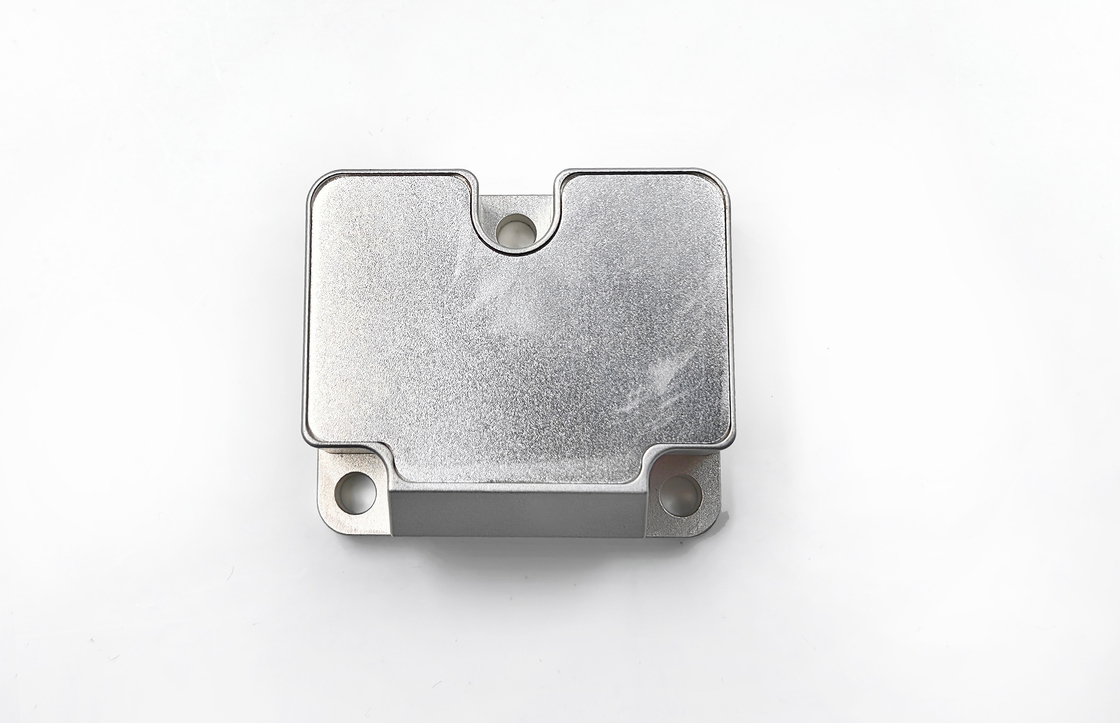

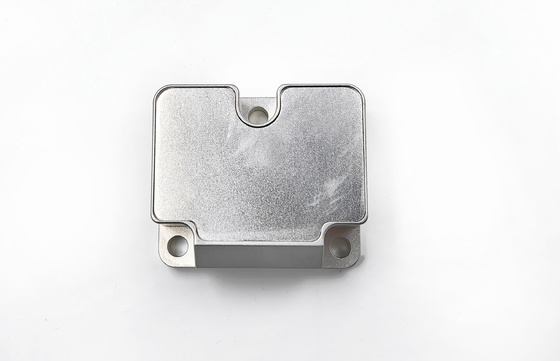

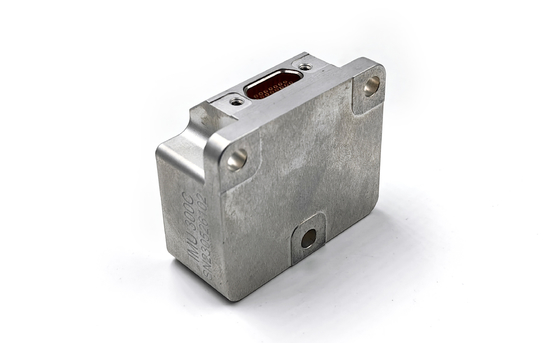

Unidad de medición de inercia de grado táctico sin ayuda de GPS Stim300 Reemplazo

Unidad de medición de inercia de grado táctico sin ayuda de GPS Stim300 Reemplazo

Nombre De La Marca:	Firepower
Número De Modelo:	Unidad IMU6-1
Cuota De Producción:	1
Precio:	2000$
Condiciones De Pago:	En el caso de las empresas que no cumplen con los requisitos de la presente Directiva, el importe de
Capacidad De Suministro:	500/MONTH

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

rango de medición del giroscopio:

±400°/segundo

Estabilidad del sesgo durante el funcionamiento:

0.3°/h

Caminata aleatoria angular:

0.15o/√h

Repetibilidad de sesgo (1σ):

1°/h

No linealidad del factor de escala ((1σ)):

150 ppm

ancho de banda del DB 3:

250hz

Estabilidad de polarización del acelerómetro:

0.02 mg

Peso:

55 gramos

Detalles de empaquetado:

CAJA+Esponja

Capacidad de la fuente:

500/MONTH

Resaltar:

Unidad de medición de inercia Stim300

Unidad de medición de inercia de grado táctico

Unidad de medición de inercia de reemplazo Stim300

Descripción del Producto

Unidad de medición de inercia de grado táctico sin ayuda de GPS Stim300 Reemplazo

Especificaciones clave

Atributo	Valor
Rango de medición giroscópica	± 400°/s
Estabilidad de los sesgos durante la ejecución	0.3°/h
Caminata angular aleatoria	0.15o/√h
Repetibilidad de sesgo (1σ)	1°/h
No linealidad del factor de escala ((1σ)	150 ppm
Ancho de banda de 3 dB	250 Hz
Estabilidad del sesgo del acelerómetro	0.02 mg
Peso	55 gramos

Resumen del producto

La unidad de medición inercial IMU6 MEMS integra un giroscopio de tres ejes, un acelerómetro de tres ejes, un sensor de ángulo de inclinación de tres ejes, un sensor de temperatura, una placa de procesamiento de señales,y software de apoyoEste sistema integral mide la velocidad angular, la aceleración y el ángulo de inclinación de un portador en tres ejes, produciendo datos compensados (incluida la temperatura, la desalineación de la instalación, la velocidad y el ángulo de inclinación).y compensación no lineal) a través del puerto serial RS-422 utilizando protocolos de comunicación estandarizados.

Rendimiento del giroscopio

Parámetro	Unidad	Unidad IMU6-1	Unidad IMU6-1A	Unidad IMU6-1B	Unidad IMU6-1C
Rango de medición (personalizable)	°/s	± 400	± 400	± 400	± 2000
Estabilidad de los sesgos durante la ejecución	°/h	0.3	0.1	0.05	1
Estabilidad del sesgo @10s	°/h	3	1	0.5	6
Estabilidad del sesgo a plena temperatura	°/h	10	3	2	18
Caminata angular aleatoria	°√h	0.15	0.1	0.02	0.3
Repetibilidad de sesgo (1σ)	°/h	1	0.5	0.3	2
Sensibilidad a la aceleración del sesgo	°/h/g	1	1	1	2
No linealidad del factor de escala ((1σ)	ppm	150	150	150	300
Repetibilidad del factor de escala (1σ)	ppm	20	20	20	100
Desalineación	¿ Qué pasa?	± 005	± 005	± 005	± 005
Ancho de banda de 3 dB	HZ	250	200	150	250

Rendimiento del acelerómetro

Parámetro	Unidad	Unidad IMU6-1y-1	Unidad IMU6-1y-2	Unidad IMU6-1y-3	Unidad IMU6-1y-4
Rango de medición (personalizable)	G	± 10	± 30	± 50	± 80
Estabilidad de los sesgos durante la ejecución	En mg	0.02	0.05	0.1	0.2
Estabilidad del sesgo @10s	En mg	0.05	0.2	0.5	1
Estabilidad del sesgo a plena temperatura	En mg	1	3	5	15
Caminata angular aleatoria	El valor de las emisiones de CO2	0.001	0.002	0.005	0.01
Repetitividad de sesgo ((1σ)	En mg	0.1	0.5	1	2
Repetibilidad del factor de escala (1σ)	ppm	200	200	200	200
No linealidad del factor de escala ((1σ)	ppm	50	100	200	300
Desalineación	¿ Qué pasa?	± 005	± 005	± 005	± 005
Ancho de banda de 3 dB	HZ	100	100	100	100

Especificaciones opcionales del ángulo de inclinación

Parámetro	Unidad	Unidad IMU6-1y-x
Rango de medición (personalizable)	G	± 17
Estabilidad del sesgo (1s de suavizado)	En mg	0.5
Paseo al azar	El valor de las emisiones de CO2	0.08
No linealidad del factor de escala	ppm	100

Características eléctricas

Parámetro	Unidad	Unidad IMU6-1y-x
Válvula de tensión	V.	5
Consumo de energía	No	2
La corriente	MV	100

Especificaciones medioambientales

Parámetro	Unidad	Unidad IMU6-1y-x
Temperatura de funcionamiento	°C	-45 ~ 85
Temperatura de almacenamiento	°C	-55 ~ 105
Vibración	- ¿Qué quieres decir?	10 ~ 2000 Hz,6.06 g
Impacto	- ¿Qué quieres decir?	1000 g,0.1 ms
Peso	G	55 ± 5

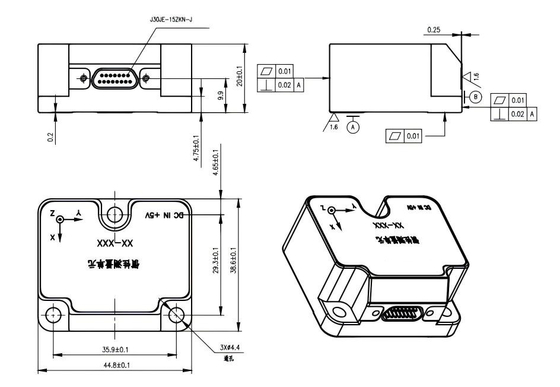

Estructura del producto
