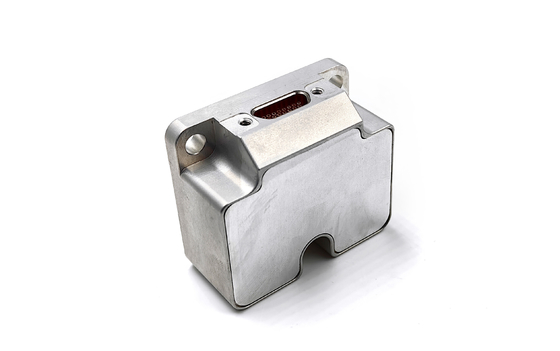

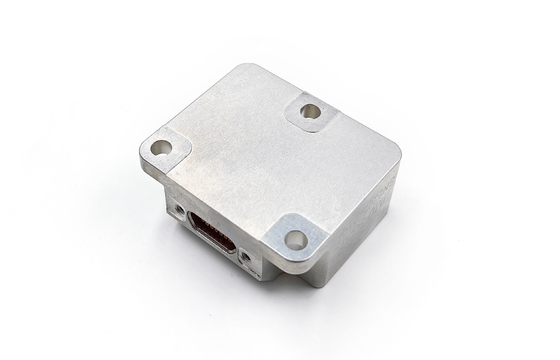

Sensor de unidad de medición inercial de vibración de choque fuerte para defensa aeroespacial, salida RS-422

Sensor de unidad de medición inercial de vibración de choque fuerte para defensa aeroespacial, salida RS-422

Nombre De La Marca:	Firepower
Número De Modelo:	Unidad IMU6-1
Cuota De Producción:	1
Precio:	2000$
Condiciones De Pago:	En el caso de las empresas que no cumplen con los requisitos de la presente Directiva, el importe de
Capacidad De Suministro:	500/MONTH

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Gyro Measuring range:

±400°/s

Bias Stability:

0.3°/h

Angular Random Walk:

0.15º/√h

Bias repeatability (1σ ):

1°/h

Scale Factor Repeatability (1σ ):

150ppm

3 dB Bandwidth:

250Hz

Accelerometer bias stability:

0.02mg

Weight:

55g

Misalignment:

±0.05°

Power consumption:

Detalles de empaquetado:

CAJA+Esponja

Capacidad de la fuente:

500/MONTH

Resaltar:

Unidad de medición inercial para defensa aeroespacial

Unidad de medición inercial de choque fuerte

Unidad de medición inercial RS-422

Descripción del Producto

Sensor de unidad de medición inercial de vibración de choque fuerte para defensa aeroespacial, salida RS-422

Especificaciones clave

Atributo	Valor
Rango de medición del giroscopio	±400°/s
Estabilidad de polarización	0.3°/h
Paseo aleatorio angular	0.15º/√h
Repetibilidad de polarización (1σ)	1°/h
Repetibilidad del factor de escala (1σ)	150ppm
Ancho de banda de 3 dB	250Hz
Estabilidad de polarización del acelerómetro	0.02mg
Peso	55g
Desalineación	±0.05°
Consumo de energía	2W

Descripción general del producto

La unidad de medición inercial MEMS IMU6 es un sistema de detección altamente integrado que combina:

Giroscopio de tres ejes
Acelerómetro de tres ejes
Medición del ángulo de inclinación de tres ejes
Sensor de temperatura
Placa de procesamiento de señales
Carcasa mecánica
Software adjunto

Este robusto sistema mide la velocidad angular de tres ejes, la aceleración lineal y el ángulo de inclinación, al tiempo que realiza una compensación de errores integral que incluye:

Compensación de temperatura
Corrección de desalineación de la instalación
Compensación no lineal

Los datos compensados se emiten a través de la interfaz serie RS-422 estándar utilizando protocolos de comunicación predefinidos, lo que lo hace ideal para la detección inercial compacta y precisa en aplicaciones aeroespaciales y de defensa exigentes.

Especificaciones técnicas

Rendimiento del giroscopio

Parámetro	Unidad	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Rango de medición (personalizable)	°/s	±400	±400	±400	±2000
Estabilidad de polarización en funcionamiento (@ varianza de Allan)	°/h	0.3	0.1	0.05	1
Estabilidad de polarización a 10 s (suavizado de 10 s, 1σ, temperatura ambiente)	°/h	3	1	0.5	6
Estabilidad de polarización a temperatura completa	°/h	10	3	2	18
Paseo aleatorio angular	°/√h	0.15	0.1	0.02	0.3
Repetibilidad de polarización (1σ)	°/h	1	0.5	0.3	2
Sensibilidad a la aceleración de polarización	°/h/g	1	1	1	2
No linealidad del factor de escala (1σ)	ppm	150	150	150	300
Repetibilidad del factor de escala (1σ)	ppm	20	20	20	100
Desalineación	°	±0.05	±0.05	±0.05	±0.05
Ancho de banda de 3 dB	Hz	250	200	150	250

Rendimiento del acelerómetro

Parámetro	Unidad	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Rango de medición (personalizable)	g	±10	±30	±50	±80
Estabilidad de polarización en funcionamiento (Varianza de Allan @ 25 ℃)	mg	0.02	0.05	0.1	0.2
Estabilidad de polarización a 10 s	mg	0.05	0.2	0.5	1
Estabilidad de polarización a temperatura completa	mg	1	3	5	15
Paseo aleatorio angular	m/s/√h	0.001	0.002	0.005	0.01
Repetibilidad de polarización (1σ)	mg	0.1	0.5	1	2
Repetibilidad del factor de escala (1σ)	ppm	200	200	200	200
No linealidad del factor de escala (1σ)	ppm	50	100	200	300
Desalineación	°	±0.05	±0.05	±0.05	±0.05
Ancho de banda de 3 dB	Hz	100	100	100	100

Especificaciones opcionales del ángulo de inclinación

Parámetro	Unidad	IMU6-1y-x
Rango de medición (personalizable)	g	±1.7
Estabilidad de polarización (suavizado de 1 s)	mg	0.5
Paseo aleatorio	m/s/√h	0.08
No linealidad del factor de escala	ppm	100

Características eléctricas

Parámetro	Unidad	IMU6-1y-x
Voltaje	V	5
Consumo de energía	W	2
Rizado	mV	100

Especificaciones ambientales

Parámetro	Unidad	IMU6-1y-x
Temperatura de funcionamiento	℃	-45~85
Temperatura de almacenamiento	℃	-55~105
Vibración	--	10~2000Hz,6.06g
Impacto	--	1000g,0.1ms
Peso	g	55±5

Estructura del esquema
