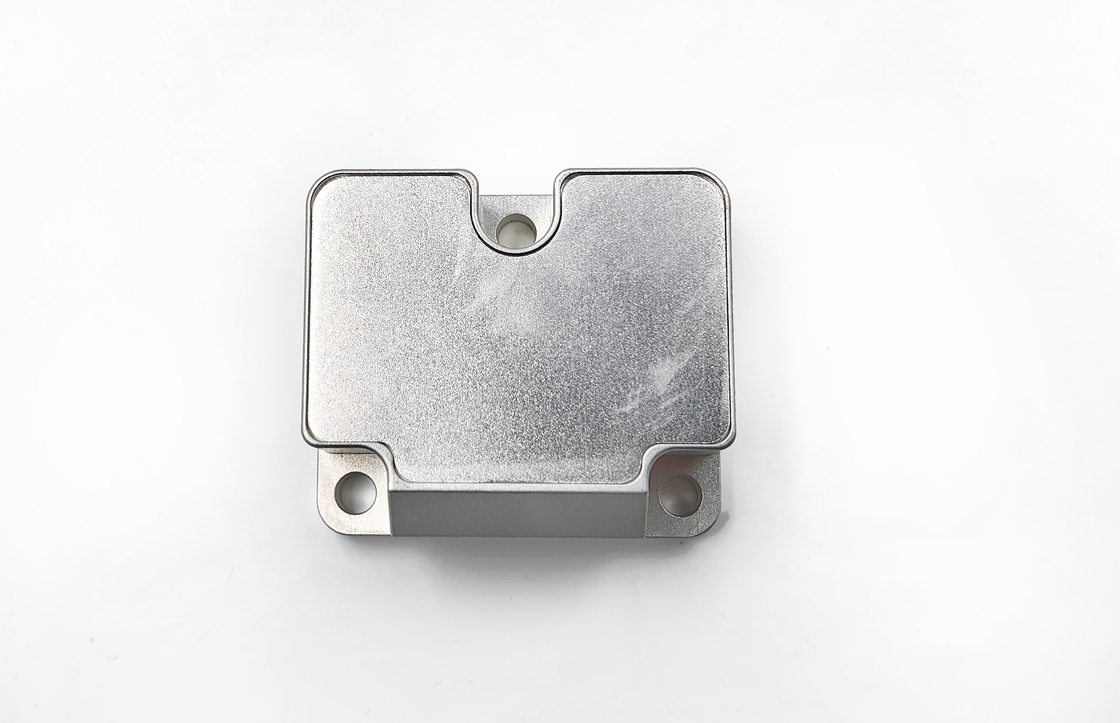

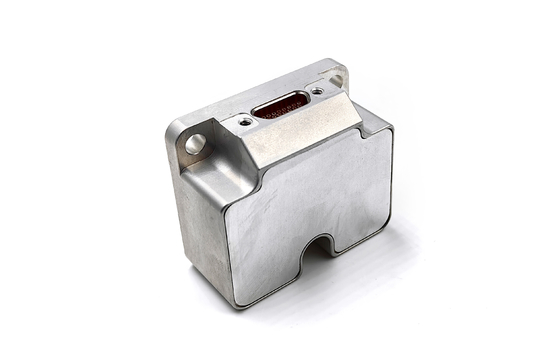

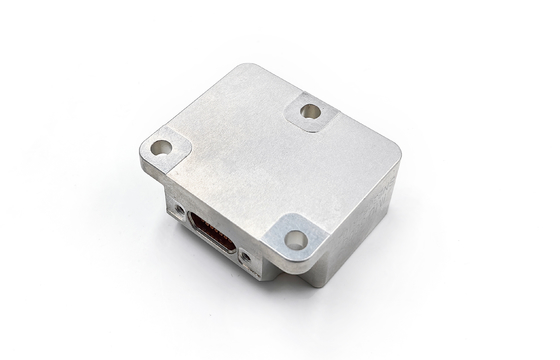

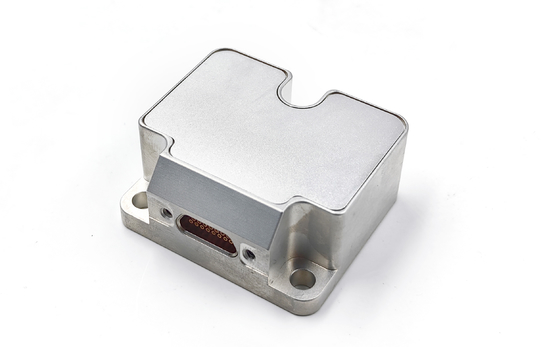

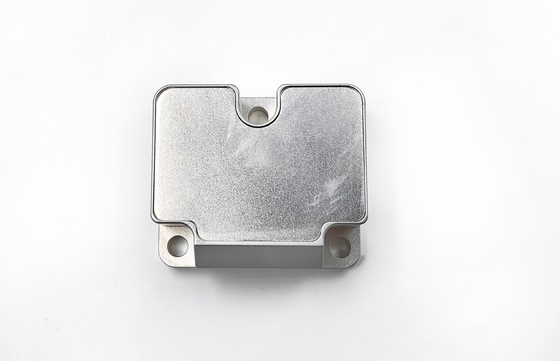

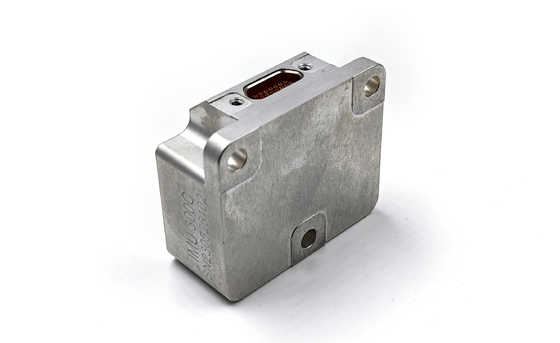

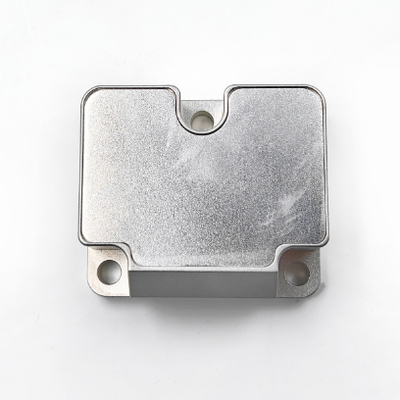

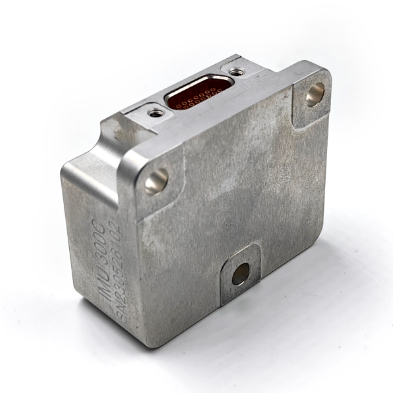

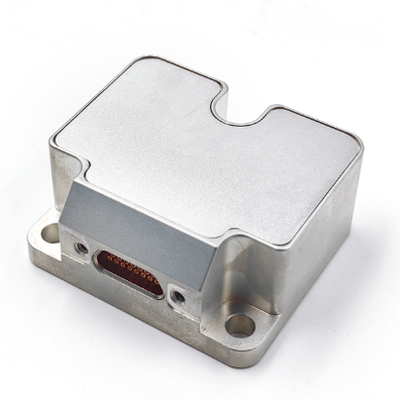

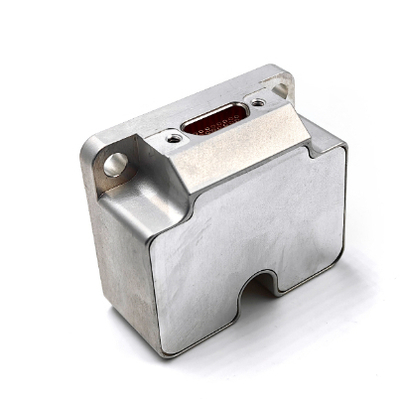

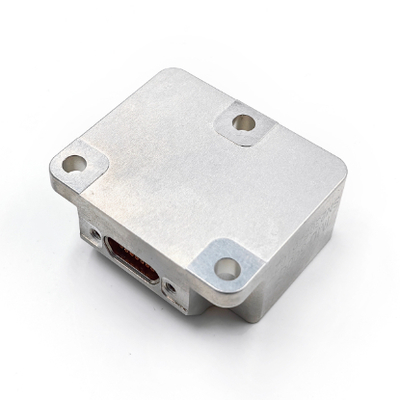

Unidad de Medición Inercial Integrada con Acelerómetro y Giroscopio de Tres Ejes con Salida RS422

Nombre De La Marca:	Firepower
Número De Modelo:	Unidad IMU6-1
Cuota De Producción:	1
Precio:	2000$
Condiciones De Pago:	L/C,D/A,D/P,T/T,Western Union
Capacidad De Suministro:	500/month

Información detallada

Descripción del Producto

Información detallada

Place of Origin:

China

rango de medición del giroscopio:

±400°/segundo

In-Run Bias Stability:

0.3°/h

Angular Random Walk:

0.15º/√h

Bias repeatability (1σ ):

1°/h

Scale Factor Non-Linearity(1σ ):

150ppm

3 dB Bandwidth:

250Hz

Accelerometer bias stability:

0.02mg

Weight:

55g

Detalles de empaquetado:

CAJA+Esponja

Supply Ability:

500/month

Resaltar:

Giroscopio de Tres Ejes para Unidad de Medición Inercial

Giroscopio de Tres Ejes Integrado con Acelerómetro

Giroscopio de Tres Ejes con Salida RS422

Descripción del Producto

Unidad integrada de medición de inercia de acelerómetro giroscópico de tres ejes con salida RS422

Descripción del producto

Unidad de controlLa unidad de medición inercial MEMS es un módulo de sensores de alto rendimiento que integra ungiroscopio de tres ejes,acelerómetro de tres ejes,sensor de ángulo de inclinación de tres ejes,sensor de temperatura,placa de procesamiento de señales,estructura mecánica, y el correspondientesoftware integradoSe ha diseñado para medir con precisión lavelocidad angular de tres ejes,aceleración lineal, yángulos de inclinaciónde una plataforma o un portador en movimiento en tiempo real.

Para garantizar la precisión de las mediciones y la estabilidad del sistema, la UMI6 realiza una serie deCompensación por error, incluidos:

Compensación de la temperatura
Corrección del ángulo de desalineación de la instalación
Corrección de no linealidad
Y otras mejoras algorítmicas

Todos los datos compensados y procesados, incluida la velocidad angular, la aceleración y la inclinación, se transmiten a través de una red de alta velocidad.Interfaz en serie RS-422Seguimiento de un sistema estandarizado y configurable por el usuarioProtocolo de comunicaciónEsto permite una integración perfecta con una variedad de sistemas de navegación, guía y control.

Con sutamaño compacto,Construcción resistente, yexcelente adaptabilidad al medio ambiente, la UIM6 es ideal para aplicaciones exigentes como:

Vehículos aéreos y terrestres no tripulados (UAV/UGV)
Robótica y plataformas autónomas
Sistemas industriales de control de movimiento
Tarea de mapeo, encuesta y determinación de la actitud

Parámetros técnicos

Especificaciones del giroscopio

Parámetro	Unidad	Unidad IMU6-1	Unidad IMU6-1A	Unidad IMU6-1B	Unidad IMU6-1C
Rango de medición (personalizable)	°/s	± 400	± 400	± 400	± 2000
Estabilidad del sesgo en el transcurso ((@ varianza de Allan)	°/h	0.3	0.1	0. 05	1
Estabilidad del sesgo @10s (10s suave, 1σ, a temperatura ambiente)	°/h	3	1	0.5	6
Estabilidad del sesgo a plena temperatura	°/h	10	3	2	18
Caminata angular aleatoria	°/√h	0.15	0.1	0.02	0.3
B. El trabajoias repetibilidad (1σ)	°/h	1	0.5	0.3	2
- ¿ Por qué?como sensibilidad a la aceleración	°/h/g	1	1	1	2
No linealidad del factor de escala ((1σ))	ppm	150	150	150	300
Repetibilidad del factor de escala (1σ)	ppm	20	20	20	100
Desalineación	¿ Qué pasa?	± 005	± 005	± 005	± 005
Ancho de banda de 3 dB	HZ	250	200	150	250

AcelerómetroIndicadores técnicos

Parámetro	Unidad	Unidad IMU6-1y-1	Unidad IMU6-1y-2		Unidad IMU6-1y-3		Unidad IMU6-1y-4
Rango de medición (personalizable)	G	± 10	± 30		± 50		± 80
Estabilidad del sesgo durante el funcionamiento (varianza de Allan @ 25 °C)	En mg	0.02	0.05		0.1		0.2
Estabilidad del sesgo @10s	En mg	0.05	0.2		0.5		1
Estabilidad del sesgo a plena temperatura	En mg	1	3		5		15
Caminata angular aleatoria	El valor de las emisiones de CO2	0.001	0.002		0.005		0.01
B. El trabajoLas condiciones de repetibilidad	En mg	0.1	0.5		1		2
Repetibilidad del factor de escala (1σ)	ppm	200	200			200		200
No linealidad del factor de escala ((1σ))	ppm	50		100		200		300
Desalineación	¿ Qué pasa?	± 005		± 005		± 005		± 005
Ancho de banda de 3 dB	HZ	100		100		100		100

Especificación del ángulo de inclinación (no configurado por defecto, opcional)

Parámetro	Unidad	Unidad IMU6-1y-x
Rango de medición (personalizable)	G	± 17
B. El trabajoEstabilidad de la caja (1s de suavizado)	En mg	0.5
Paseo al azar	El valor de las emisiones de CO2	0.08
Factor de escala no-linealidad	ppm	100

Características eléctricas

Parámetro	Unidad	Unidad IMU6-1y-x
Válvula de tensión	V.	5
Consumo de energía	No	2
La corriente	MV	100

Adaptabilidad al medio ambiente

Parámetro	Unidad	Unidad IMU6-1y-x
Temperatura de funcionamiento	°C	-45 ~ 85
Temperatura de almacenamiento	°C	-55 ~ 105
Vibración	- ¿Qué quieres decir?	10 ~ 2000 Hz,6.06 g
Impacto	- ¿Qué quieres decir?	1000 g,0.1 ms

Peso

55 ± 5

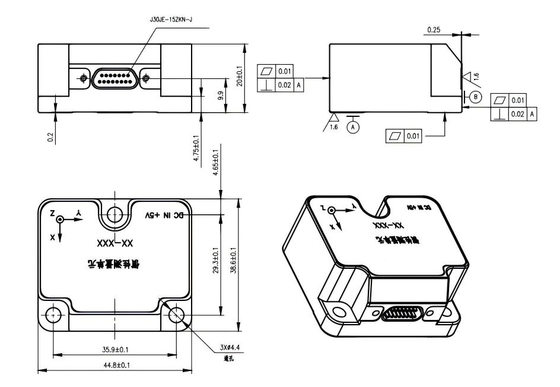

Estructura general

Unidad de Medición Inercial Integrada con Acelerómetro y Giroscopio de Tres Ejes con Salida RS422 0
