Unidad de Medición Inercial MEMS Stim300 con Interfaz Serial RS-422 para Navegación de Precisión

Nombre De La Marca:	FIREPOWER
Número De Modelo:	IMU6-1A
Cuota De Producción:	1
Precio:	2500$
Condiciones De Pago:	T/T, L/C, Western Union
Capacidad De Suministro:	1 semana para la muestra

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

PORCELANA

Certificación:

Gyro Range (personalizable):

± 400 °/s

Estabilidad de sesgo en ejecución (varianza@ Allan):

0.1°/h

Estabilidad de sesgo @10s (10s suave, 1σ, temperatura ambiente):

1°/h

Caminata aleatoria angular:

0.1°/√h

ancho de banda del DB 3:

200Hz

Rango ACC (personalizable):

±30g

Estabilidad de sesgo en ejecución (varianza de Allan @ 25 ℃):

0.05 mg

Estabilidad del sesgo @10s:

0.2 mg

Detalles de empaquetado:

Esponja + cartón

Capacidad de la fuente:

1 semana para la muestra

Resaltar:

IMU MEMS Stim300 con giroscopio de ±400°/s

IMU MEMS con estabilidad de sesgo de 0.1°/h

Giroscopio acelerómetro IMU con alta precisión

Descripción del Producto

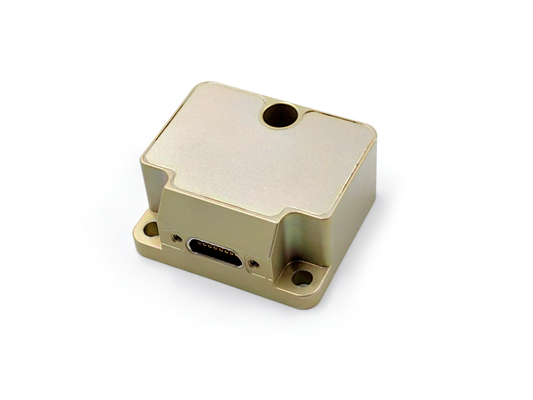

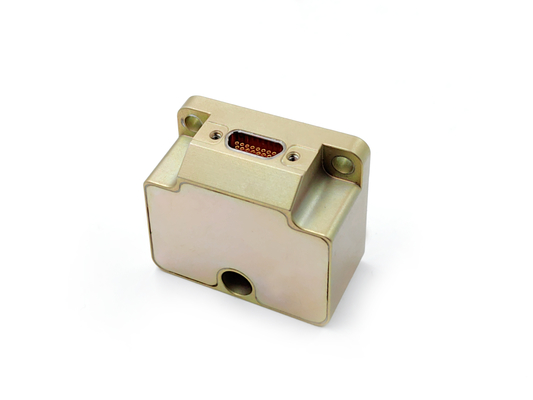

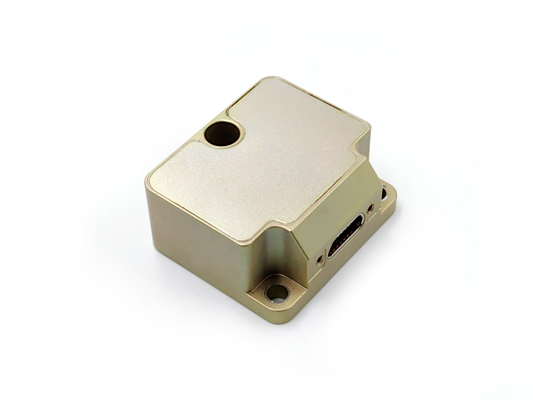

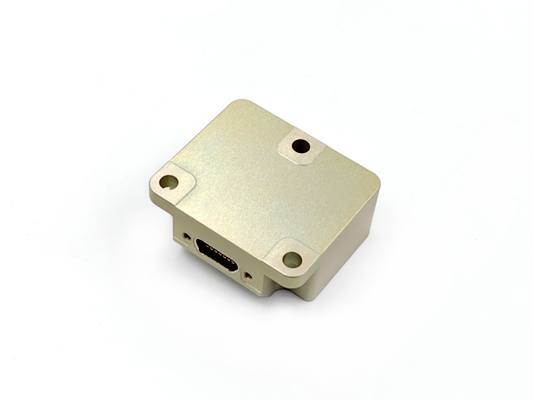

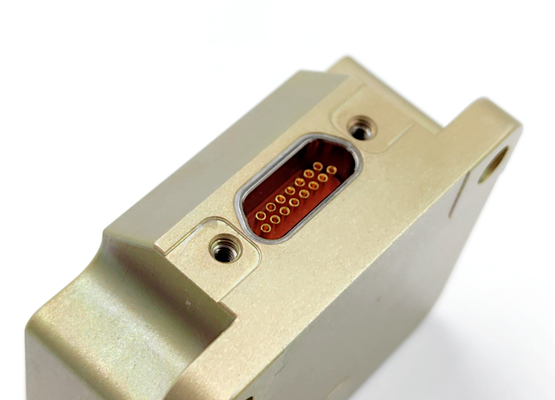

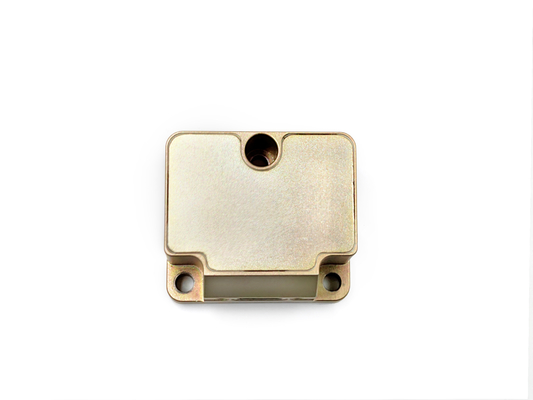

Unidad de medición inercial Stim300 MEMS con interfaz en serie RS-422

La unidad de medición inercial MEMS integra un giroscopio de tres ejes, un acelerómetro de tres ejes, un sensor de ángulo de inclinación de tres ejes, un sensor de temperatura, una placa de procesamiento de señales,y el software necesarioMide con precisión la velocidad angular de tres ejes, la aceleración de tres ejes y el ángulo de inclinación de tres ejes de un portador, obteniendo datos compensados (incluida la temperatura, la desalineación de la instalación, lay compensación no lineal) a través del puerto serie RS-422.

Componentes clave

Giroscopio de tres ejes
Acelerómetro de tres ejes
Sensor de ángulo de inclinación de tres ejes
Sensor de temperatura
Placa de procesamiento de señales
Paquete de software integrado

Especificaciones del giroscopio

Parámetro	Unidad	Unidad IMU6-1	Unidad IMU6-1A	Unidad IMU6-1B	Unidad IMU6-1C
Rango de medición (personalizable)	°/s	± 400	± 400	± 400	± 2000
Estabilidad del sesgo en el transcurso ((@ varianza de Allan)	°/h	0.3	0.1	0.05	1
Estabilidad del sesgo @10s (10s suave, 1σ, temperatura ambiente)	°/h	3	1	0.5	6
Estabilidad del sesgo a plena temperatura	°/h	10	3	2	18
Caminata angular aleatoria	°/√h	0.15	0.1	0.02	0.3
Repetibilidad de sesgo (1σ)	°/h	1	0.5	0.3	2
Sensibilidad a la aceleración del sesgo	°/h/g	1	1	1	2
No linealidad del factor de escala ((1σ)	ppm	150	150	150	300
Repetibilidad del factor de escala (1σ)	ppm	20	20	20	100
Desalineación	¿ Qué pasa?	± 005	± 005	± 005	± 005
Ancho de banda de 3 dB	HZ	250	200	150	250

Indicadores técnicos del acelerómetro

Parámetro	Unidad	Unidad IMU6-1y-1	Unidad IMU6-1y-2	Unidad IMU6-1y-3	Unidad IMU6-1y-4
Rango de medición (personalizable)	G	± 10	± 30	± 50	± 80
Estabilidad del sesgo durante el funcionamiento (varianza de Allan @ 25 °C)	En mg	0.02	0.05	0.1	0.2
Estabilidad del sesgo @10s	En mg	0.05	0.2	0.5	1
Estabilidad del sesgo a plena temperatura	En mg	1	3	5	15
Caminata angular aleatoria	El valor de las emisiones de CO2	0.001	0.002	0.005	0.01
Repetitividad de sesgo ((1σ)	En mg	0.1	0.5	1	2
Repetibilidad del factor de escala (1σ)	ppm	200	200	200	200
No linealidad del factor de escala ((1σ)	ppm	50	100	200	300
Desalineación	¿ Qué pasa?	± 005	± 005	± 005	± 005
Ancho de banda de 3 dB	HZ	100	100	100	100

Especificación del ángulo de inclinación (opcional)

Parámetro	Unidad	Unidad IMU6-1y-x
Rango de medición (personalizable)	G	± 17
Estabilidad del sesgo (1s de suavizado)	En mg	0.5
Paseo al azar	El valor de las emisiones de CO2	0.08
No linealidad del factor de escala	ppm	100

Características eléctricas

Parámetro	Unidad	Unidad IMU6-1y-x
Válvulas	V.	5
Consumo de energía	No	2
La corriente	MV	100

Adaptabilidad al medio ambiente

Parámetro	Unidad	Unidad IMU6-1y-x
Temperatura de funcionamiento	°C	-45 ~ 85
Temperatura de almacenamiento	°C	-55 ~ 105
Vibración	- ¿Qué quieres decir?	10 ~ 2000 Hz,6.06 g
Impacto	- ¿Qué quieres decir?	1000 g,0.1 ms

Dibujo de contorno

Dibujo técnico de la unidad de medición de inercia Stim300 MEMS
