ADIS16475 MEMS módulo de unidad de medición inercial con interfaz SPI

Name: ADIS16475 MEMS módulo de unidad de medición inercial con interfaz SPI
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16475c
Price: 200 USD
Availability: InStock

Nombre De La Marca:	FIREPOWER
Número De Modelo:	16475c
Cuota De Producción:	1
Precio:	200$
Condiciones De Pago:	L/C, D/P, T/T
Capacidad De Suministro:	1 semana para la muestra

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

PORCELANA

Certificación:

rango de medición del giroscopio:

±500°/s

Factor de escala no linealidad:

100 ppm

Paseo al azar:

0.15°/√h

Ancho de banda:

345Hz

Rango de acc:

±8g

Repetibilidad por factores de escala:

500 ppm

Velocidad de actualización:

2.0 ospas

Corriente de suministro:

20 mA

Detalles de empaquetado:

Esponja + cartón

Capacidad de la fuente:

1 semana para la muestra

Resaltar:

Modulo de la unidad IMU de MEMS ADIS16475

Acelerómetro de la UMI de la interfaz SPI

Unidad de medición giroscópica MEMS

Descripción del Producto

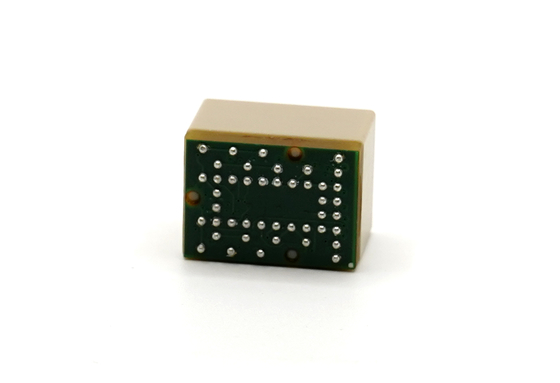

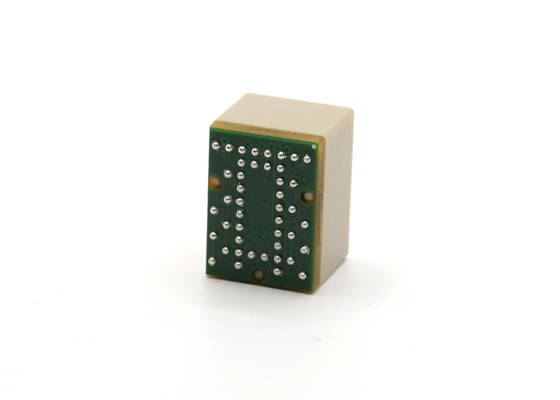

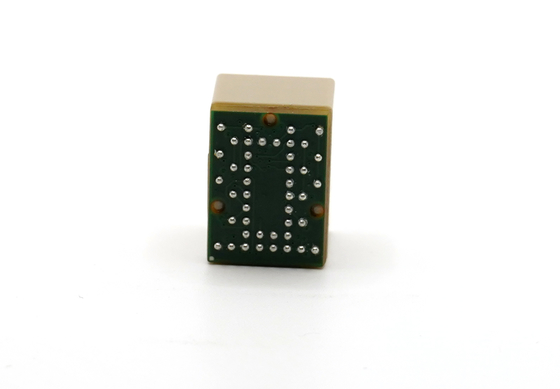

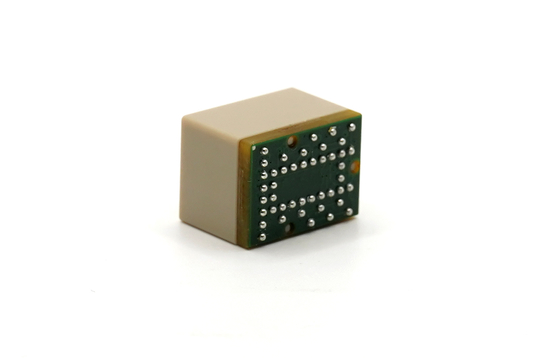

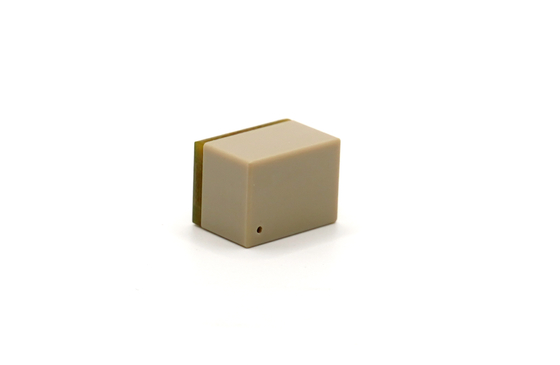

MEMS en miniatura Módulo de unidad de medición inercial ADIS16475

El ADIS16475C es un módulo de sensor de movimiento MEMS MEMS de alta precisión que contiene un giroscopio de tres ejes y un acelerómetro de tres ejes. Cada sensor inercial se combina con circuitos de acondicionamiento de señal para proporcionar una interfaz simple para la adquisición de datos y el control de configuración utilizando una interfaz SPI y una estructura de registro. El módulo está disponible en un paquete BGA de 100 bolas que mide aproximadamente 15 mm * 11 mm * 11 mm.

Características clave

Tecnología de detección de movimiento MEMS de alta precisión
Giroscopio de tres ejes y acelerómetro de tres ejes
Interfaz SPI simple para la adquisición de datos
Paquete BGA compacto de 100 bolas (15 mm * 11 mm * 11 mm)
Circuito de acondicionamiento de señal integrado

Especificaciones técnicas

Parámetro	Condición de prueba	Máximo	Típico	Mínimo	Unidad
Giroscopio
Rango de medición			± 500		°/seg
Factor de escala	X_gyro_out y x_gyro_low (32 bit)		2.621,440		LSB/°/seg
Factor de escala no linealidad	El mejor ajuste de línea recta, velocidad angular de entrada 500dps		100		PPM
Inestabilidad de sesgo cero	Allan, 1 σ		2.5	3.0	°/h
Caminata aleatoria	1 σ		0.15	0.20	°/√H
Ancho de banda	-3db		345		Hz
Acelerómetro
Rango de medición			± 8		gramo
Factor de escala	X_accl_out y x_accl_low (32 bits)		2.621,44000		LSB /G
Inestabilidad de sesgo cero	Allan, 1 σ		25	50	UG
Ancho de banda	-3db		393		Hz
Especificaciones generales
Hora de inicio			1000		EM
Velocidad de actualización			2.0		KSPS
Rango de voltaje de funcionamiento	VDD	3.0		3.6	V
Corriente de suministro	VDD = 3.3 V	17		20	mamá

Dibujos de contorno
