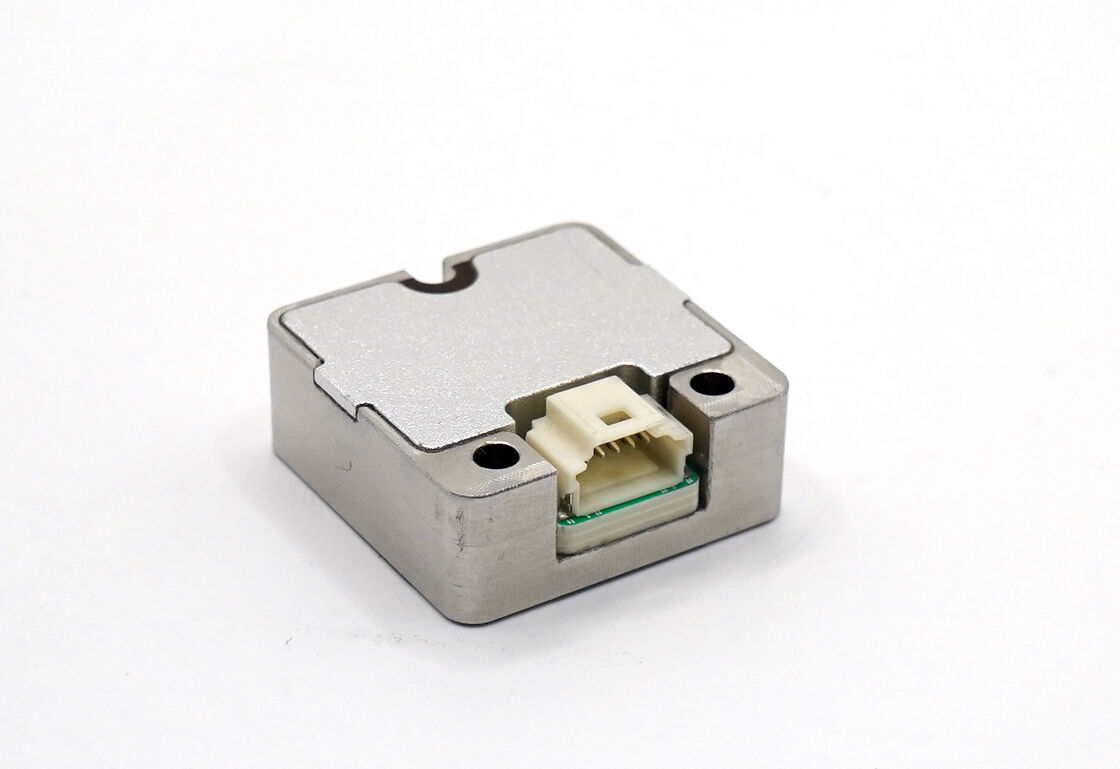

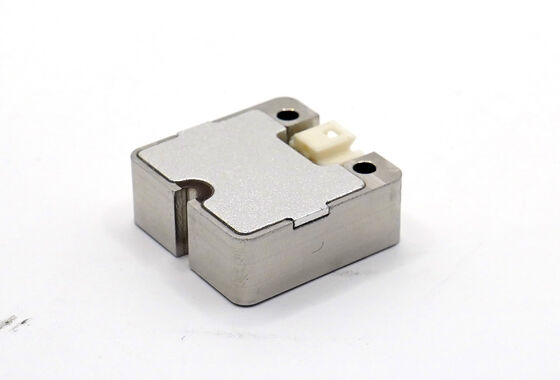

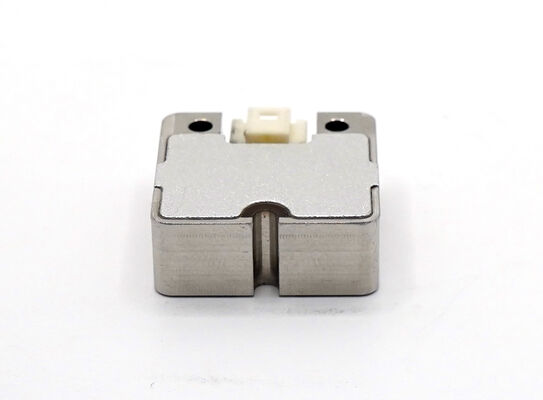

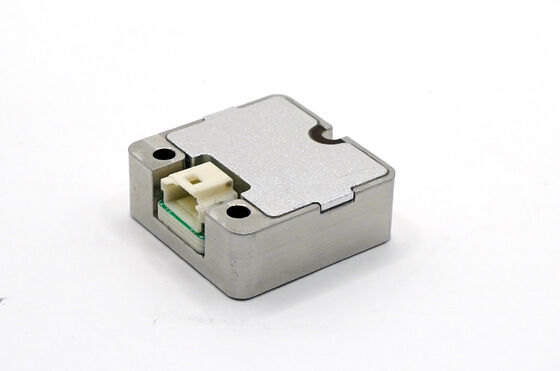

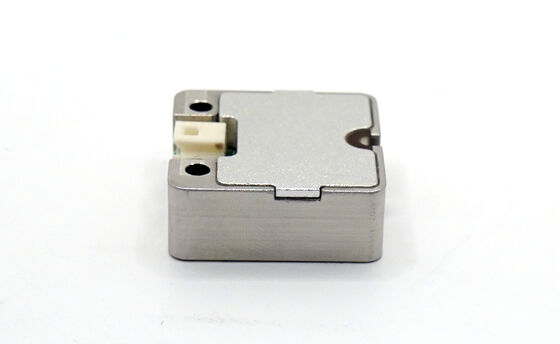

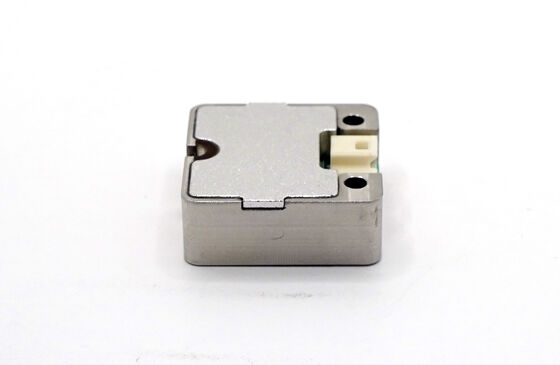

IMU en tiempo real de 6 ejes con compensación completa de errores para la navegación

Name: IMU en tiempo real de 6 ejes con compensación completa de errores para la navegación
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU115
Price: 200 USD
Availability: InStock

Nombre De La Marca:	FIREPOWER
Número De Modelo:	IMU115
Cuota De Producción:	1
Precio:	200$
Condiciones De Pago:	LC, T/T
Capacidad De Suministro:	2000/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Rango de medición dinámico:

500º/s

Estabilidad de sesgo cero:

3,0º/h

Rango de polarización cero:

±0,2º/s

Ancho de banda:

80Hz

Tamaño:

22,4×22,4×9,5 milímetros

Interfaz de comunicación:

UART de una sola vía

Detalles de empaquetado:

cartón con la esponja

Capacidad de la fuente:

2000/mes

Resaltar:

UMI de 6 ejes con compensación de errores

Acelerómetro de UMI en tiempo real

giroscopio de navegación con compensación completa

Descripción del Producto

IMU en tiempo real de 6 ejes con compensación completa de errores para la navegación

Resumen del producto

El IMU115 es una unidad de medición inercial de alto rendimiento (IMU) basada en tecnología MEMS micro-mecánica,con giroscopios y acelerómetros incorporados que producen velocidades angulares de 3 ejes y aceleraciones de 3 ejesDiseñado para una fiabilidad excepcional y adaptabilidad al medio ambiente, esta unidad es adecuada para conducción inteligente, comunicaciones móviles, mapeo y plataformas de estabilización.

Características clave

El sistema de visualización de la luz se utilizará para la obtención de la imagen de la luz.
- Las mediciones se realizarán en un rango dinámico de ± 250o/s (500o/s opcional).
- Estabilidad de sesgo cero: 10o/h (GJB, 10s, típico), 6,0o/h (ALLAN, típico)
Acelerómetro digital triaxial:
- ±4 g de rango dinámico (configurable hasta 16 g)
- Estabilidad de sesgo cero: 0,12 mg (GJB, 10s), 0,065 mg (ALLAN)
Alta fiabilidad con un MTBF > 20.000 horas
Precisión del rango de temperatura completo (-40°C a 80°C) con calibración incorporada
Rendimiento robusto en condiciones de vibraciones fuertes
Interfaz UART de una vía

Aplicaciones

Sistemas de conducción inteligentes
Plataformas de comunicación móvil
Mapeo de precisión
Plataformas de estabilización

Especificaciones técnicas

Parámetro	Condiciones de ensayo	En el minuto.	Típico	- ¿ Qué?	Unidad
El giroscopio
Rango dinámico			250	500	el número de
Estabilidad de sesgo cero	Variancia de Allan		3.0		o/h
Estabilidad de sesgo cero	10 segundos promedio (de -40°C a +80°C)		6.0		o/h
Rango de sesgo cero			± 02		el número de
Cero variación de la temperatura de sesgo			± 03		el número de
Precisión del factor de escala			0.2		%
No linealidad del factor de escala			0.02		% FS
Ancho de banda			80		HZ
Acelerómetro
Rango dinámico			4	16	G
Estabilidad de sesgo cero	Variancia de Allan		0.065		En mg
Estabilidad de sesgo cero	10 segundos promedio (de -40°C a +80°C)		0.12		En mg
Rango de sesgo cero			± 3		En mg
Cero variación de la temperatura de sesgo			± 6		En mg
Precisión del factor de escala			0.3		%
No linealidad del factor de escala			0.03		% FS
Ancho de banda			80		HZ
Interfaz de comunicación
Tasa de transmisión de UART de una sola vía		115.2	460.8		Kbps
Frecuencia de muestreo de UART		200	1000		HZ
Características eléctricas
Válvula de tensión		4.5	5	5.5	V.
Consumo de energía			0.35		No
La corriente	¿Qué es eso?		20		MV
Características estructurales
Tamaño			22.4 por 22.4 por 9.5		En el caso de los
Peso			16		G
Especificaciones medioambientales
Temperatura de funcionamiento		-40 años.		80	°C
Temperatura de almacenamiento		-45 años.		85	°C
Vibración			20 a 2000 Hz, 3 g
Impacto			1000 g, 0,5 ms
El número de unidades			20,000		h
Funcionamiento continuo			120		h

Nota: los cálculos de sesgo cero para el rango de temperatura completo asumen una tasa de cambio de temperatura ≤1°C/min (de -40°C a +80°C)

Interfaz eléctrica
