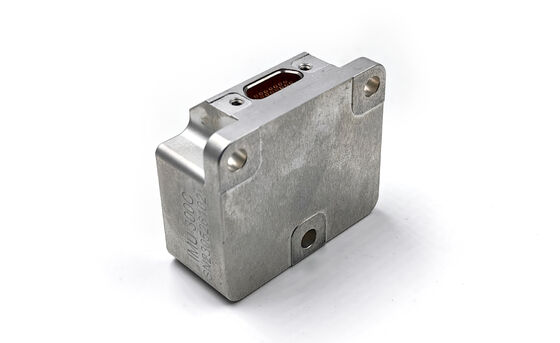

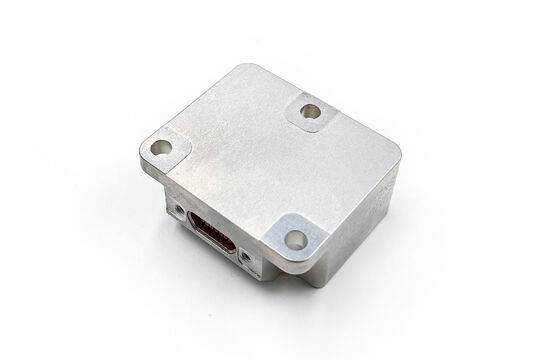

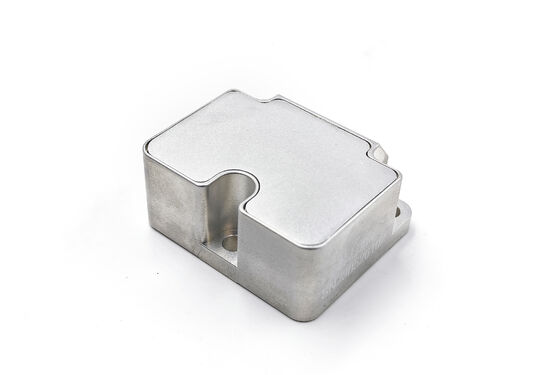

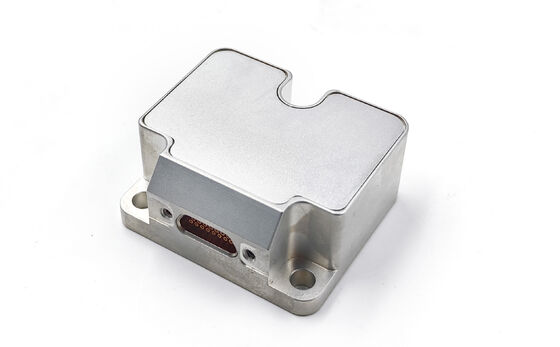

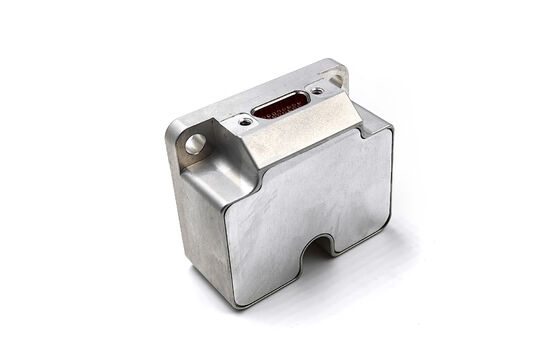

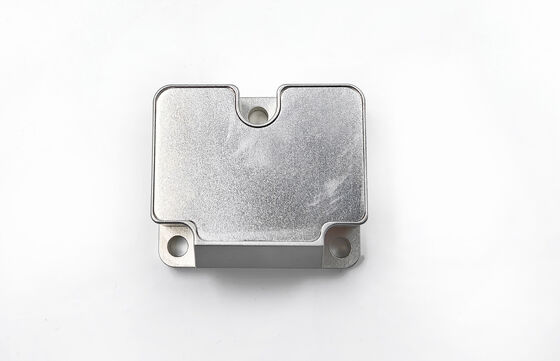

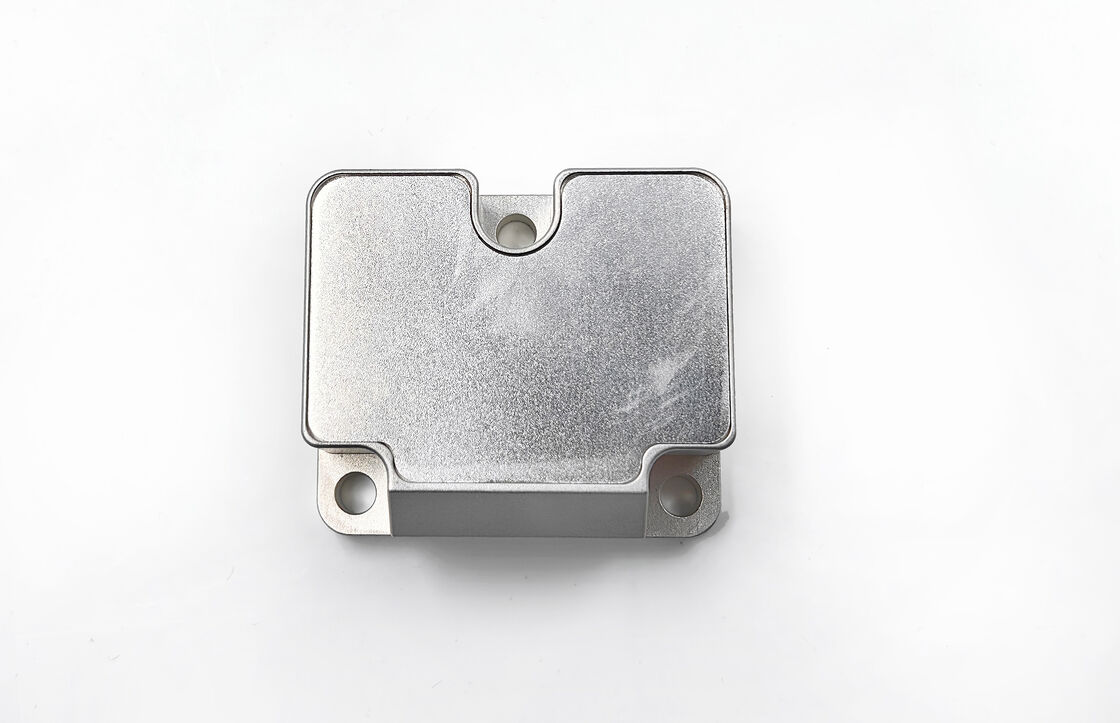

IMU MEMS de grado de navegación con giroscopio acelerómetro de 3 ejes

Nombre De La Marca:	FIREPOWER
Número De Modelo:	IMU6-4
Cuota De Producción:	1
Condiciones De Pago:	LC, T/T, Unión Occidental
Capacidad De Suministro:	500/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Peso:

55 ± 5 g

Rango de medición:

± 400 °/s

Inestabilidad de sesgo cero:

1°/h

Paseo al azar:

0,15。/√h

Repetibilidad de polarización cero:

10°/h

Sensibilidad de aceleración de polarización cero:

1°/h/g

No linealidad del factor de escala:

300 ppm

Ancho de banda:

250hz

Detalles de empaquetado:

esponja + cartón

Capacidad de la fuente:

500/mes

Resaltar:

Sensor IMU MEMS de grado de navegación

Acelerómetro de 3 ejes

giroscopio

Descripción del Producto

IMU MEMS de grado de navegación con acelerómetro y giroscopio de 3 ejes

Composición y función

La unidad de medición inercial integra múltiples sensores de precisión y componentes de procesamiento:

Giroscopio de tres ejes para medir la velocidad angular
Acelerómetro de tres ejes para medir la aceleración
Sensor de ángulo de inclinación de tres ejes (opcional)
Sensor de temperatura para la compensación ambiental
Tabla de procesamiento de señales con algoritmos avanzados
Estructura mecánica robusta
Suite de software completo

El sistema mide la velocidad angular de tres ejes, la aceleración y el ángulo de inclinación del portador, y luego emite datos compensados (incluida la compensación de temperatura, la compensación de desalineación de la instalación,y compensación no lineal) a través de un puerto serie RS-422 utilizando protocolos de comunicación estandarizados.

Especificaciones técnicas del giroscopio

Parámetro	Unidad	Condiciones de ensayo	Unidad IMU6-4	Unidad IMU6-4A	Unidad IMU6-4B	Unidad IMU6-4C
Rango de medición	°/s		± 400	± 400	± 400	± 2000
Inestabilidad de sesgo cero	°/h	Variancia de Allan	1	0.1	0.05	3
Estabilidad de sesgo cero	°/h	1s suave, RMS, temperatura normal	10	5	1	20
Variación de sesgo cero a temperatura máxima	°/h	10 segundos suave, RMS, velocidad de cambio de temperatura de 1 °C/minuto	20	10	2	40
Paseo al azar	./√h	Variancia de Allan	0.15	0.05	0.02	0.3
Repetibilidad con sesgo cero	°/h	Q = 6, temperatura normal	10	5	1	20
Sensibilidad a la aceleración de sesgo cero	°/h/g	Prueba a ± 1 g	1	1	1	1
Resolución	°/h		2	1	0.5	5
Ruido de salida	°/s	Pico (medio pico, enfermedad de transmisión sexual * 3)	0.3	0.25	0.15	0.45
No linealidad del factor de escala	ppm	Temperatura normal	300
Repetibilidad por factores de escala	ppm	Q = 3, temperatura normal	300
Acoplamiento cruzado	%	Temperatura normal	0.2
Ancho de banda	HZ		250	250	150	250

Especificaciones técnicas del acelerómetro

Parámetro	Unidad	Condiciones de ensayo	Unidad IMU6-4y-1	Unidad IMU6-4y-2	IMU6-4y
Rango de medición	G		± 10	± 20	± 40
Estabilidad de sesgo cero	En mg	1s suave, RMS, temperatura normal	0.1	0.2	0.3
Variación de sesgo cero a temperatura máxima	En mg	10 segundos suave, RMS, velocidad de cambio de temperatura de 1 °C/minuto	3	3	5
Repetibilidad con sesgo cero	En mg	Q = 6, temperatura normal	0.2	0.5	1
Resolución	En mg		0.1	0.1	0.1
No linealidad del factor de escala	ppm	Temperatura normal	500
Repetibilidad por factores de escala	ppm	Q = 3, temperatura normal	500
Acoplamiento cruzado	%	Temperatura normal	0.2
Ancho de banda	HZ		150
