IMU inteligente de 10 ejes todo en uno con algoritmo de fusión de sensores integrado

Name: IMU inteligente de 10 ejes todo en uno con algoritmo de fusión de sensores integrado
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Nombre De La Marca:	FIREPOWER
Número De Modelo:	16488HB
Cuota De Producción:	1
Condiciones De Pago:	LC, T/T
Capacidad De Suministro:	500/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Rango de medición:

3 °/h

Rango de polarización cero, eje Z:

±0,07°/s

Rango de polarización cero, eje X y eje Y:

±0,2°/s

Caminata aleatoria angular:

0,15°/√h

Densidad de ruido:

0,001°/s/√Hz

Ancho de banda:

200Hz

Detalles de empaquetado:

esponja + cartón

Capacidad de la fuente:

500/mes

Resaltar:

Sensor de UMI inteligente de 10 ejes

UMI con algoritmo de fusión de sensores

módulo giroscópico integrado del acelerómetro

Descripción del Producto

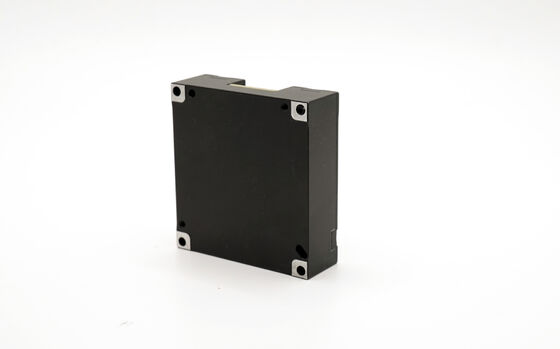

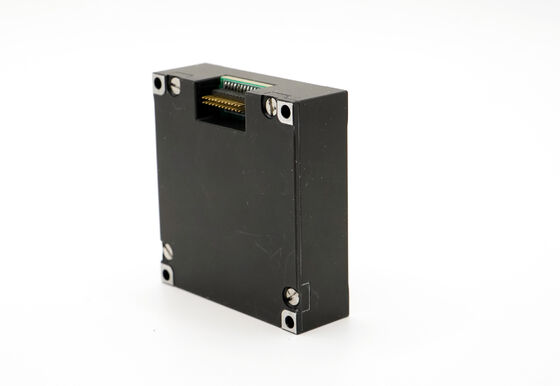

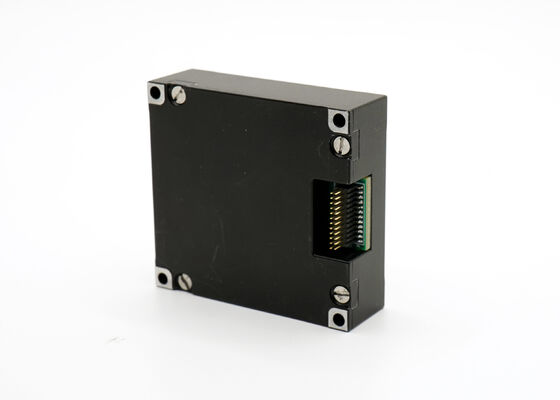

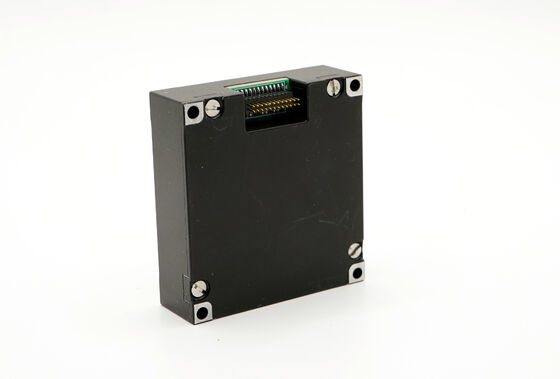

IMU inteligente de 10 ejes todo en uno con algoritmo de fusión de sensores integrado

El IMU 16488HB es un sistema de medición inercial completo que combina un giroscopio de tres ejes, acelerómetro, magnetómetro y sensor de presión.Desalineación, y otros factores, proporciona mediciones precisas y fiables para el análisis dinámico y estático, la salida de datos a través de SPI o UART.

Especificaciones técnicas

Parámetro		Condiciones de ensayo	Valor mínimo	Valor típico	Valor máximo	Unidad
El giroscopio	Rango de medición dinámico			500	2000	°/s
	Estabilidad de sesgo cero	Variancia de Allan, eje Z		0.8		°/h
		Variancia de Allan, eje X y eje Y		1.6		°/h
		la media de 10 s (-40 °C ~ + 70 °C, temperatura constante), Eje Z		3		°/h
		la media de 10 s (-40 °C ~ + 70 °C, temperatura constante), Eje X y eje Y		6		°/h
	Prejuicio cero	Rango de sesgo cero, eje Z		± 007		°/s
		Rango de sesgo cero, eje X y eje Y		± 02		°/s
		Cambio de sesgo cero en el rango de temperatura completo, eje Z 1		± 002		°/s
		Cambio de sesgo cero sobre la temperatura, X y Y Eje 1		± 006		°/s
		Repetibilidad de arranque sucesivo, eje Z		0.002
		Repetibilidad de arranque sucesivo, eje X y eje Y		0.006
		Repetibilidad de arranque día a día, eje Z		0.003		/s
		Comience la repetición día a día, eje X y eje Y		0.009		°/s
		Efecto de la aceleración lineal en el sesgo		0.002		°/s/g
		Influencia de la vibración en el sesgo cero, cambio antes y después de la vibración 2		0.002		°/s/g
		Influencia de la vibración sobre el sesgo cero, cambio antes y durante la vibración 2		0.002		°/s/g
	Factor de escala	Precisión del factor de escala, eje Z		0.3		%
		Precisión del factor de escala, eje X y eje Y		0.6		%
		No linealidad del factor de escala, eje Z		0.01		% FS
		No linealidad del factor de escala, eje X y eje Y		0.02		% FS
	Paseo aleatorio angular			0.15		°/ √h
	Densidad de ruido			0.001		°/s/ √Hz
	Resolución			3.052 * 10-7		/s/LSB
	Ancho de banda			200		HZ
Acelerómetro	Rango de medición dinámico			16	200	G
	Estabilidad de sesgo cero	Variancia de Allan		0.06		En mg
	Estabilidad de sesgo cero	La media de 10 s (-40 °C ~ + 70 °C, temperatura constante)		0.4		En mg
	Prejuicio cero	Rango de sesgo cero		2		En mg
		Cambio del sesgo cero dentro de todo el intervalo de temperatura, valor de pico a pico 1		4		En mg
		Repetibilidad de arranques sucesivos		0.5		En mg
		La repetibilidad se inicia diariamente		0.8		En mg
		Coeficiente de temperatura de sesgo cero		0.05	0.1	Se aplican las siguientes medidas:
El magnetómetro	Rango del campo magnético	Brg, sexy. ¿Qué estás haciendo?		± 13		el de Gauss
	Rango del campo magnético	¿Qué es esto?		± 25		el de Gauss
	Resolución			0.3		El valor de las emisiones
	Precisión del rumbo	Componente geomagnético horizontal de 30 μT, a 25 °C		± 2.5		el
	Rango de medición dinámico			2.5		el de Gauss
	Prejuicio cero	Medio ambiente no magnético		15		- ¿Qué quieres decir?
El barómetro	Rango de medición dinámico		300		1100	el mbar
El barómetro	Prejuicio cero			4.5		el mbar
Interfaz de comunicación	SPI de una sola dirección	Tasa de Baud			15	frecuencia de radio
	En un solo sentido C A N	Tasa de Baud			1	frecuencia de radio
	Frecuencia de muestreo	El SPI		2460	2460	HZ
	Frecuencia de muestreo	Puede		200
Características eléctricas	Válvula de tensión		3.0	3.3	3.6	V.
	Consumo de energía				1.5	No
	La corriente	¿Qué es eso?			100	MV
	Tiempo de liquidación	Desde 0 V hasta 3 V. 3 V.			80	ms
Características estructurales	Tamaño			474414		En el caso de los
Características estructurales	Peso			50		G
Confiabilidad	El número de unidades			20000		h
Confiabilidad	Tiempo de trabajo continuo			120		h
①: Calcular la desviación cero de todo el proceso de cambio de temperatura, la velocidad de cambio de temperatura es ≤ 1 °C/min y el rango de temperatura es -40 °C ~ + 70 °C ②: Condición de vibración es 6.06 G, 20Hz ~ 2000Hz

Cuadro 1. Índice de productos 16488HB

Dibujo de contorno
