ADIS16475 UMI totalmente calibrada con compensación de temperatura y desalineación

Name: ADIS16475 UMI totalmente calibrada con compensación de temperatura y desalineación
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Nombre De La Marca:	FIREPOWER
Número De Modelo:	16488HB
Cuota De Producción:	1
Precio:	500$
Condiciones De Pago:	LC, T/T
Capacidad De Suministro:	500/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Caminata aleatoria angular:

0.15°/√h

Estabilidad de sesgo cero:

0,8°/h

Interfaz de comunicación:

1 canal SPI/CAN

Paseo aleatorio del acelerómetro:

0,05~0,07 m/s/h-², 1 sigma

Tasa angular máxima:

±500/2000°/s

Precisión del factor de escala giroscópica:

0.3%

Rango del acelerómetro:

±16/200g

Tamaño:

47×44×14mm

Detalles de empaquetado:

esponja + cartón

Capacidad de la fuente:

500/mes

Resaltar:

sensor de la UMI totalmente calibrado

UMI con compensación de temperatura

acelerómetro IMU compensado por desalineación

Descripción del Producto

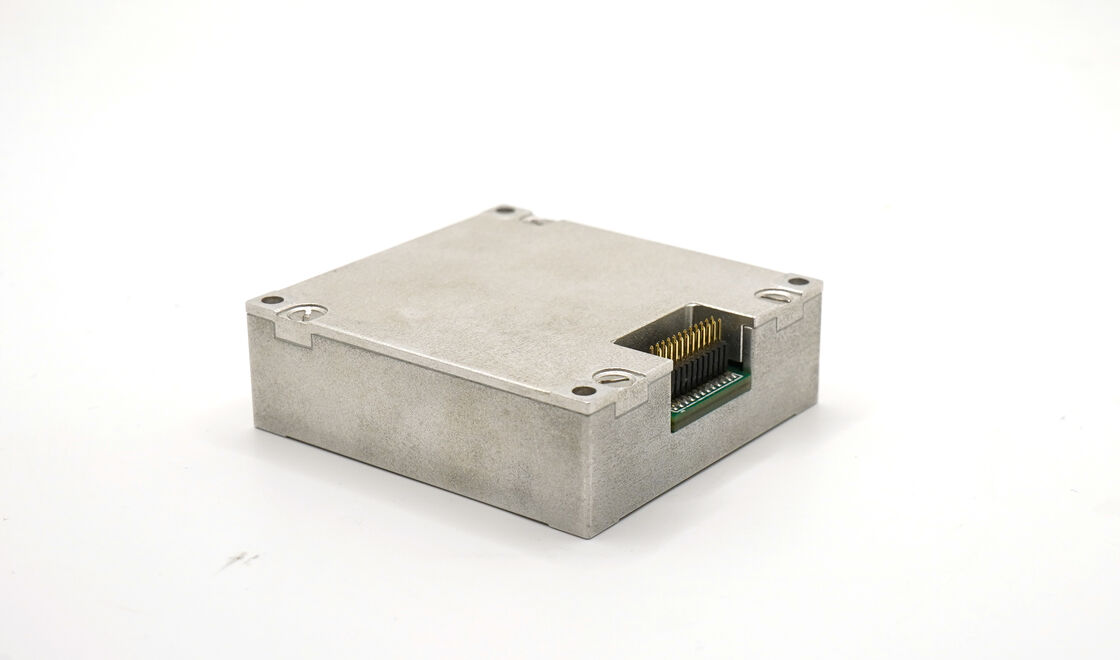

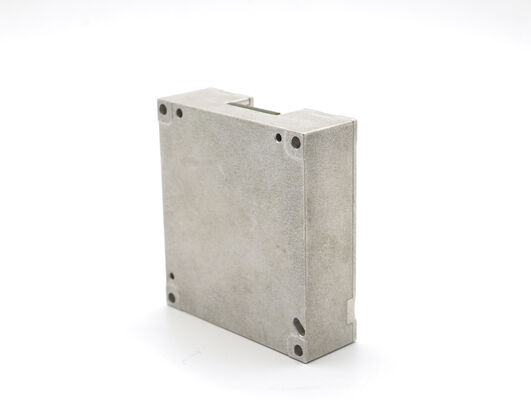

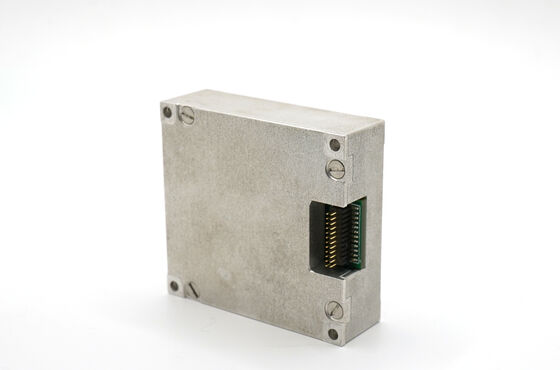

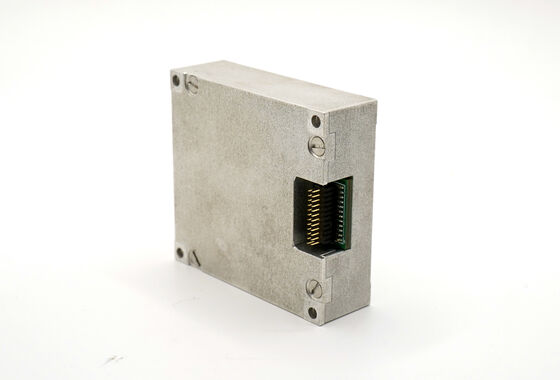

ADIS16475 IMU totalmente calibrada con compensación de temperatura y desalineación

La IMU 16488HB ofrece una detección de movimiento de alta precisión, con un giroscopio y acelerómetro MEMS de tres ejes. Con un alto MTBF y un diseño robusto, esta unidad puede reemplazar la Adis 16497 en aplicaciones que requieren un seguimiento de movimiento confiable, como topografía, vehículos no tripulados y comunicación en movimiento.

Características del producto

Giroscopio digital de tres ejes

Rango de medición dinámico de ±2000°/s
Estabilidad de polarización cero: 3°/h (GJB, 10S, eje Z), 0.8°/h (ALLAN, eje Z)

Acelerómetro digital triaxial

Rango de medición dinámico de ±200g
Estabilidad de polarización cero: 0.4mg (GJB, 10S), 0.06mg (ALLAN)

Sensores adicionales

Magnetómetro digital triaxial: 2.5 gauss
Barómetro digital: 300 mbar ~ 1100 mbar

Rendimiento y fiabilidad

Alta fiabilidad: MTBF 20.000 horas
Precisión garantizada dentro del rango completo de temperatura (-40℃ a +80℃)
Algoritmo de calibración y compensación de temperatura de alto rendimiento incorporado
Adecuado para operar bajo fuertes vibraciones (6.06G, 20-2000Hz)
Adecuado para trabajar en condiciones de gran impacto (1000G, 0.5ms)

Especificaciones técnicas

Parámetro	Condiciones de prueba	Mínimo	Típico	Máximo	Unidad
Giroscopio
Rango de medición dinámico			500	2000	°/s
Estabilidad de polarización cero	Varianza de Allan, eje Z		0.8		°/h
Estabilidad de polarización cero	Varianza de Allan, ejes X e Y		1.6		°/h
Estabilidad de polarización cero	Promedio de 10 s (-40℃ a +70℃, temperatura constante), eje Z		3		°/h
Estabilidad de polarización cero	Promedio de 10 s (-40℃ a +70℃, temperatura constante), ejes X e Y		6		°/h
Polarización cero	Rango de polarización cero, eje Z		±0.07		°/s
Polarización cero	Rango de polarización cero, ejes X e Y		±0.2		°/s
Cambio de polarización cero en el rango completo de temperatura	Eje Z		±0.02		°/s
Cambio de polarización cero con la temperatura	Ejes X e Y		±0.06		°/s
Repetibilidad de inicio sucesivo	Eje Z		0.002
Repetibilidad de inicio sucesivo	Ejes X e Y		0.006
Repetibilidad de inicio día a día	Eje Z		0.003		/s
Repetición de inicio día a día	Ejes X e Y		0.009		°/s
Efecto de la aceleración lineal sobre la polarización			0.002		°/s/g
Influencia de la vibración en la polarización cero	Cambio antes y después de la vibración		0.002		°/s/g
Influencia de la vibración en la polarización cero	Cambio antes y durante la vibración		0.002		°/s/g
Precisión del factor de escala	Eje Z		0.3		%
Precisión del factor de escala	Ejes X e Y		0.6		%
No linealidad del factor de escala	Eje Z		0.01		%FS
No linealidad del factor de escala	Ejes X e Y		0.02		%FS
Paseo aleatorio angular			0.15		°/√hr
Densidad de ruido			0.001		°/s/√Hz
Resolución			3.052*10⁻⁷		/s/LSB
Ancho de banda			200		Hz
Acelerómetro
Rango de medición dinámico			16	200	g
Estabilidad de polarización cero	Varianza de Allan		0.06		mg
Estabilidad de polarización cero	Promedio de 10 s (-40℃ a +70℃, temperatura constante)		0.4		mg
Rango de polarización cero			2		mg
Cambio de polarización cero dentro de todo el rango de temperatura	Valor pico a pico		4		mg
Repetibilidad de inicios sucesivos			0.5		mg
Repetibilidad iniciada diariamente			0.8		mg
Coeficiente de temperatura de polarización cero		0.05	0.1		mg/℃
Precisión del factor de escala			0.5		%
No linealidad del factor de escala			0.1		%FS
Paseo aleatorio de velocidad			0.029		m/s/√hr
Densidad de ruido			0.025		mg/√Hz
Resolución			1.221*10⁻⁸		g/LSB
Ancho de banda			200		Hz
Magnetómetro
Rango del campo magnético	Brg,xy		±13		gauss
Rango del campo magnético	Brg,z		±25		gauss
Resolución			0.3		μT
Precisión del rumbo	Componente geomagnético horizontal de 30μT, 25℃		±2.5		deg
Rango de medición dinámico			2.5		gauss
Polarización cero	Entorno no magnético		15		mgauss
Barómetro
Rango de medición dinámico		300		1100	mbar
Polarización cero			4.5		mbar
Interfaz de comunicación
Velocidad en baudios	SPI de 1 vía			15	MHz
Velocidad en baudios	CAN de 1 vía			1	MHz
Frecuencia de muestreo	SPI	2460	2460		Hz
Frecuencia de muestreo	CAN		200		Hz
Características eléctricas
Voltaje		3.0	3.3	3.6	V
Consumo de energía			1.5		W
Ondulación	P-P			100	mV
Tiempo de estabilización	De 0 V a 3.3 V			80	ms
Características estructurales
Tamaño			474414		mm
Peso			50		g
Entorno de uso
Temperatura de funcionamiento		-40		70	℃
Temperatura de almacenamiento		-45		75	℃
Vibración			20-2000Hz, 6.06g
Impacto			1000g, 0.5ms
Fiabilidad
MTBF			20000		h
Tiempo de trabajo continuo			120		h

Nota ①: Calcule la desviación cero de todo el proceso de cambio de temperatura, la tasa de cambio de temperatura es ≤1℃/min, y el rango de temperatura es -40℃ a +70℃
Nota ②: La condición de vibración es 6.06G, 20Hz-2000Hz
