Unidad de Medición Inercial de 10 Ejes de Próxima Generación para Navegación de Precisión

Name: Unidad de Medición Inercial de 10 Ejes de Próxima Generación para Navegación de Precisión
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Nombre De La Marca:	FIREPOWER
Número De Modelo:	16488HB
Cuota De Producción:	1
Precio:	500$
Condiciones De Pago:	LC, T/T
Capacidad De Suministro:	500/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Rango de medición dinámico:

500/2000 °/s

Estabilidad de polarización giroscópica:

0,8°/h

Paseo al azar:

0.15°/√h

Rango de acelerómetro:

16/200g

Dimensiones generales:

47×44×14

Interfaz:

CAN/SPI

Detalles de empaquetado:

esponja + cartón

Capacidad de la fuente:

500/mes

Resaltar:

IMU de 10 ejes para navegación de precisión

unidad de medición inercial con giroscopio

sensor acelerómetro IMU de alta precisión

Descripción del Producto

Unidad de Medición Inercial de 10 Ejes de Próxima Generación para Navegación de Precisión

Descripción General del Producto

El IMU 16488HB cuenta con sensores MEMS de alto rendimiento integrados que ofrecen capacidades excepcionales de detección de movimiento. Los algoritmos avanzados de calibración y compensación de temperatura garantizan una alta precisión en entornos dinámicos. Esta unidad sirve como una alternativa ideal al Adis 16497, ofreciendo un rendimiento superior para vehículos de movimiento no tripulados y sistemas de mapeo.

Características del Producto

Giroscopio digital de tres ejes: Rango de medición dinámico de ±2000°/s; Estabilidad de polarización cero: 3°/h (GJB, 10S, eje Z), 0.8°/h (ALLAN, eje Z)
Acelerómetro digital triaxial: Rango de medición dinámico de ±200g; Estabilidad de polarización cero: 0.4mg (GJB, 10S), 0.06mg (ALLAN)
Magnetómetro digital triaxial: 2.5 gauss
Barómetro digital: 300mbar ~ 1100mbar
Alta fiabilidad: MTBF 20.000 horas
Precisión garantizada dentro del rango completo de temperatura (-40℃ a +80℃): Algoritmo de calibración y compensación de temperatura de alto rendimiento integrado
Resistencia a la vibración: Adecuado para operar bajo fuertes vibraciones (6.06 G, 20-2000 Hz)
Resistencia al impacto: Adecuado para trabajar en condiciones de gran impacto (1000 G, 0.5ms)

Especificaciones Técnicas

Parámetro	Condiciones de Prueba	Valor Mínimo	Valor Típico	Valor Máximo	Unidad
Giroscopio
Rango de medición dinámico			500	2000	°/s
Estabilidad de polarización cero	Varianza de Allan, eje Z		0.8		°/h
Estabilidad de polarización cero	Varianza de Allan, ejes X e Y		1.6		°/h
Estabilidad de polarización cero	Promedio de 10s (-40℃ a +70℃, temperatura constante), eje Z		3		°/h
Estabilidad de polarización cero	Promedio de 10s (-40℃ a +70℃, temperatura constante), ejes X e Y		6		°/h
Polarización cero	Rango de polarización cero, eje Z		±0.07		°/s
Polarización cero	Rango de polarización cero, ejes X e Y		±0.2		°/s
Cambio de polarización cero en el rango completo de temperatura, eje Z			±0.02		°/s
Cambio de polarización cero con la temperatura, ejes X e Y			±0.06		°/s
Repetibilidad de inicio sucesivo, eje Z			0.002
Repetibilidad de inicio sucesivo, ejes X e Y			0.006
Repetibilidad de inicio día a día, eje Z			0.003		/s
Repetición de inicio día a día, eje X e Y			0.009		°/s
Efecto de la aceleración lineal sobre la polarización			0.002		°/s/g
Influencia de la vibración en la polarización cero, cambio antes y después de la vibración			0.002		°/s/g
Influencia de la vibración en la polarización cero, cambio antes y durante la vibración			0.002		°/s/g
Precisión del factor de escala, eje Z			0.3		%
Precisión del factor de escala, ejes X e Y			0.6		%
No linealidad del factor de escala, eje Z			0.01		%FS
No linealidad del factor de escala, ejes X e Y			0.02		%FS
Paseo aleatorio angular			0.15		°/√hr
Densidad de ruido			0.001		°/s/√Hz
Resolución			3.052*10⁻⁷		/s/LSB
Ancho de banda			200		Hz
Acelerómetro
Rango de medición dinámico			16	200	g
Estabilidad de polarización cero	Varianza de Allan		0.06		mg
Estabilidad de polarización cero	Promedio de 10s (-40℃ a +70℃, temperatura constante)		0.4		mg
Rango de polarización cero			2		mg
Cambio de polarización cero dentro de todo el rango de temperatura, valor pico a pico		4		mg
Repetibilidad de inicios sucesivos			0.5		mg
Repetibilidad iniciada diariamente			0.8		mg
Coeficiente de temperatura de polarización cero		0.05	0.1		mg/℃
Precisión del factor de escala			0.5		%
No linealidad del factor de escala			0.1		%FS
Paseo aleatorio de velocidad			0.029		m/s/√hr
Densidad de ruido			0.025		mg/√Hz
Resolución			1.221*10⁻⁸		g/LSB
Ancho de banda			200		Hz
Magnetómetro
Rango del campo magnético	Brg,xy		±13		gauss
Rango del campo magnético	Brg,z		±25		gauss
Resolución			0.3		μT
Precisión de rumbo	30 μT componente geomagnético horizontal, 25℃		±2.5		deg
Rango de medición dinámico			2.5		gauss
Polarización cero	Entorno no magnético		15		mgauss
Barómetro
Rango de medición dinámico		300		1100	mbar
Polarización cero			4.5		mbar
Interfaz de Comunicación
SPI de 1 vía	Velocidad de transmisión			15	MHz
CAN de 1 vía	Velocidad de transmisión			1	MHz
Frecuencia de muestreo	SPI	2460	2460		Hz
Frecuencia de muestreo	CAN	200
Características Eléctricas
Voltaje		3.0	3.3	3.6	V
Consumo de energía				1.5	W
Rizado	P-P			100	mV
Tiempo de estabilización	De 0V a 3.3V			80	ms
Características Estructurales
Tamaño			474414		mm
Peso			50		g
Entorno de Uso
Temperatura de funcionamiento		-40		70	℃
Temperatura de almacenamiento		-45		75	℃
Vibración			20-2000Hz, 6.06g
Impacto			1000g, 0.5ms
Fiabilidad
MTBF			20000		h
Tiempo de trabajo continuo			120		h

①: Calcule la desviación cero de todo el proceso de cambio de temperatura, la tasa de cambio de temperatura es ≤1℃/min, y el rango de temperatura es -40℃ a +70℃

②: La condición de vibración es 6.06 G, 20Hz a 2000Hz

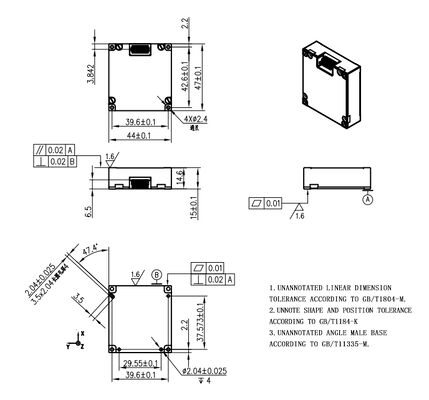

Dibujo de Contorno
