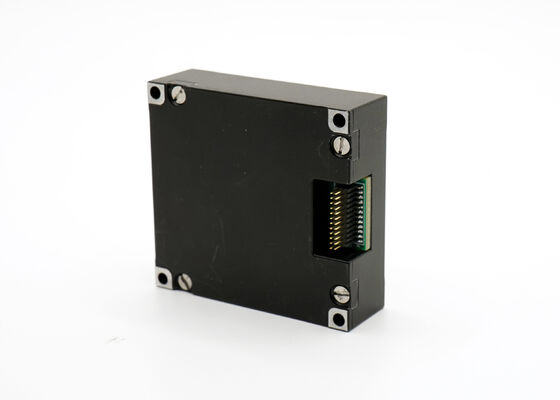

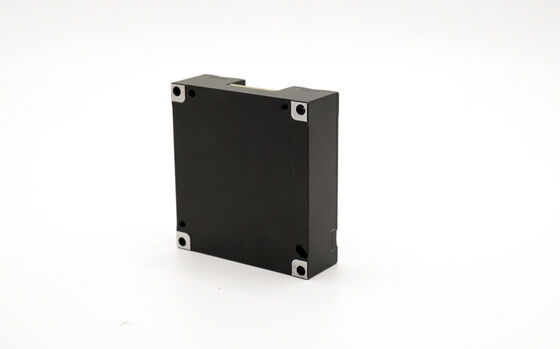

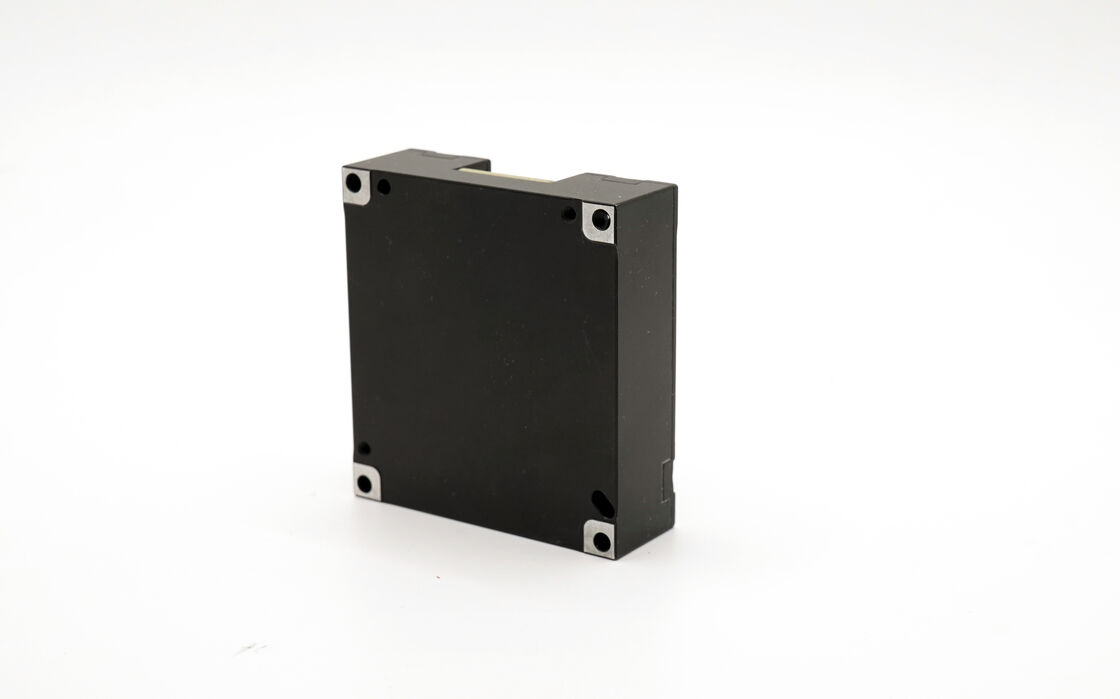

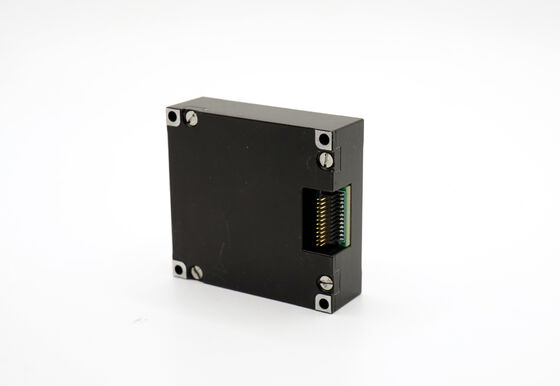

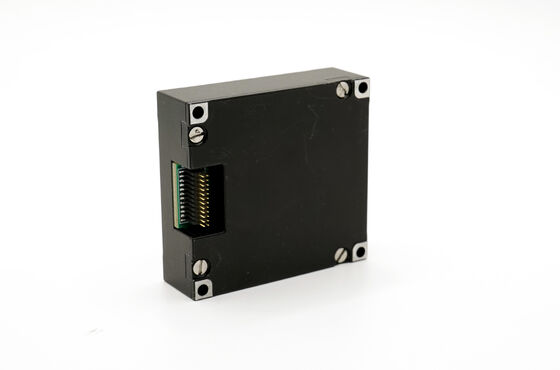

Unidad de Medición Inercial de 10 Ejes Adis16497 de Alta Estabilidad para Posicionamiento de Vehículos Autónomos

Name: Unidad de Medición Inercial de 10 Ejes Adis16497 de Alta Estabilidad para Posicionamiento de Vehículos Autónomos
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Nombre De La Marca:	FIREPOWER
Número De Modelo:	16488HB
Cuota De Producción:	1
Precio:	500$
Condiciones De Pago:	LC, T/T
Capacidad De Suministro:	500/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Calibración:

Calibrado de fábrica

Variancia de Gryo Allan:

0.8 grados por hora

Gama del giroscopio:

500/2000 °/s

Tamaño:

47×44×14mm

El barómetro:

300 mbar

Interfaz de comunicación:

SPI/CAN de 1 canal

Detalles de empaquetado:

esponja + cartón

Capacidad de la fuente:

500/mes

Resaltar:

IMU de 10 ejes Adis16497

unidad de medición inercial de alta estabilidad

IMU para posicionamiento de vehículos autónomos

Descripción del Producto

Unidad de medición de inercia de 10 ejes de alta estabilidad ADIS16497

Diseñados para el posicionamiento autónomo de vehículos y aplicaciones de alto rendimiento

Resumen del producto

El IMU 16488HB es una unidad de medición inercial basada en MEMS diseñada para aplicaciones exigentes que requieren precisión y fiabilidad.Esta unidad es ideal para transportadores de movimiento no tripuladosSirve como un reemplazo directo para el ADIS16497, ofreciendo una mayor precisión y un rendimiento superior.

Características clave

Giroscopio digital de tres ejes

± 2000o/s de rango de medición dinámico
Estabilidad de sesgo cero: 3°/h (GJB, 10S, eje Z), 0,8°/h (Allan, eje Z)

Acelerómetro digital triaxial

Rango de medición dinámico de ±200 g
Estabilidad de sesgo cero: 0,4 mg (GJB, 10S), 0,06 mg (Allan)

Sensores adicionales

Magnetómetro digital triaxial: 2,5 gauss
Barómetro digital: rango de 300-1100 mbar

Rendimiento y fiabilidad

Alta confiabilidad: MTBF 20.000 horas
Precisión garantizada en todo el rango de temperatura (-40°C a +80°C)
Calibración y compensación de temperaturas de alto rendimiento integradas
Funciona bajo vibraciones fuertes (6,06 G, 20-2000 Hz)
Resiste condiciones de gran impacto (1000G, 0,5 ms)

Especificaciones técnicas

Parámetro	Condiciones de ensayo	Valor mínimo	Valor típico	Valor máximo	Unidad
El giroscopio
Rango de medición dinámico		500		2000	°/s
Estabilidad de sesgo cero	Variancia de Allan, eje Z		0.8		°/h
Estabilidad de sesgo cero	Variancia de Allan, eje X y eje Y		1.6		°/h
Estabilidad de sesgo cero	La mediana de 10 segundos (-40°C~+70°C), eje Z		3		°/h
Estabilidad de sesgo cero	La mediana de 10 segundos (-40°C~+70°C), eje X y eje Y		6		°/h
Prejuicio cero	Rango de sesgo cero, eje Z		± 007		°/s
Prejuicio cero	Rango de sesgo cero, eje X y eje Y		± 02		°/s
Cero cambio de sesgo	Rango de temperatura completo, eje Z		± 002		°/s
Cero cambio de sesgo	Rango de temperatura completo, eje X y eje Y		± 006		°/s
Repetibilidad del inicio sucesivo	Eje Z		0.002
Repetibilidad del inicio sucesivo	Ejes X y Y		0.006
Repetibilidad del inicio día a día	Eje Z		0.003		°/s
Repetibilidad del inicio día a día	Ejes X y Y		0.009		°/s
Efecto de la aceleración lineal en el sesgo			0.002		°/s/g
Influencia de las vibraciones sobre el sesgo cero	Cambio antes y después de la vibración		0.002		°/s/g
Influencia de las vibraciones sobre el sesgo cero	Cambio antes y durante la vibración		0.002		°/s/g
Precisión del factor de escala	Eje Z		0.3		%
Precisión del factor de escala	Ejes X y Y		0.6		%
No linealidad del factor de escala	Eje Z		0.01		% FS
No linealidad del factor de escala	Ejes X y Y		0.02		% FS
Paseo aleatorio angular			0.15		°/√h
Densidad de ruido			0.001		°/s/√Hz
Resolución			3.052*10−7		°/s/LSB
Ancho de banda			200		HZ
Acelerómetro
Rango de medición dinámico		16		200	G
Estabilidad de sesgo cero	Variancia de Allan		0.06		En mg
Estabilidad de sesgo cero	10 segundos promedio (-40°C~+70°C)		0.4		En mg
Rango de sesgo cero			2		En mg
Cero cambio de sesgo	Rango de temperatura completo, de pico a pico		4		En mg
Repetibilidad del inicio sucesivo			0.5		En mg
Repetibilidad del inicio día a día			0.8		En mg
Coeficiente de temperatura de sesgo cero		0.05	0.1		Se aplican las siguientes medidas:
Precisión del factor de escala			0.5		%
No linealidad del factor de escala			0.1		% FS
Velocidad de paseo aleatorio			0.029		El valor de las emisiones de gases de efecto invernadero
Densidad de ruido			0.025		mg/√Hz
Resolución			1.221*10−8		G/LSB
Ancho de banda			200		HZ
El magnetómetro
Rango del campo magnético	Brg, sexy. ¿Qué estás haciendo?		± 13		el de Gauss
Rango del campo magnético	¿Qué es esto?		± 25		el de Gauss
Resolución			0.3		El valor de las emisiones
Precisión del rumbo	Componente geomagnético horizontal de 30 μT, a 25 °C		± 2.5		el
Rango de medición dinámico			2.5		el de Gauss
Prejuicio cero	Medio ambiente no magnético		15		- ¿Qué quieres?
El barómetro
Rango de medición dinámico		300		1100	el mbar
Prejuicio cero			4.5		el mbar
Interfaz de comunicación
Tasa de Baud	SPI de una sola dirección			15	frecuencia de radio
Tasa de Baud	Pueden utilizarse en un solo sentido			1	frecuencia de radio
Frecuencia de muestreo	El SPI	2460	2460		HZ
Frecuencia de muestreo	Puede		200		HZ
Características eléctricas
Válvula de tensión		3.0	3.3	3.6	V.
Consumo de energía				1.5	No
La corriente	¿Qué es eso?			100	MV
Tiempo de liquidación	De 0 a 3,3 V			80	ms
Características estructurales
Tamaño			474414		En el caso de los
Peso			50		G
Medio ambiente de uso
Temperatura de funcionamiento		-40 años.		70	°C
Temperatura de almacenamiento		-45 años.		75	°C
Vibración	20 a 2000 Hz, 6,06 g
Impacto	1000 g, 0,5 ms
Confiabilidad
El número de unidades			20000		h
Tiempo de trabajo continuo			120		h

①: Calcular la desviación cero de todo el proceso de cambio de temperatura, velocidad de cambio de temperatura ≤1°C/min, rango de temperatura -40°C~+70°C

②: Condición de vibración es 6.06G, 20Hz~2000Hz

Dibujo de contorno
