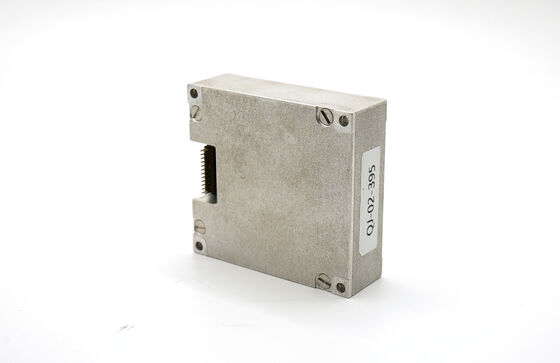

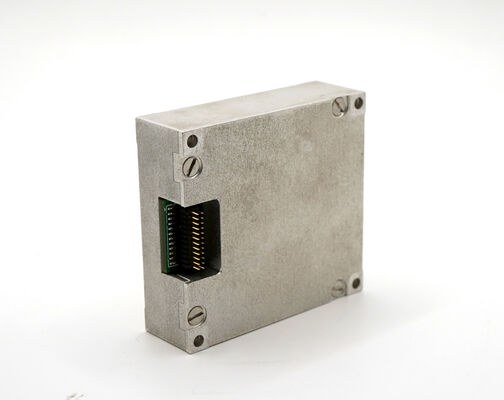

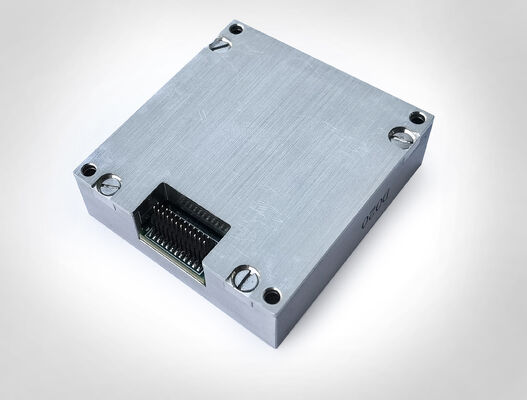

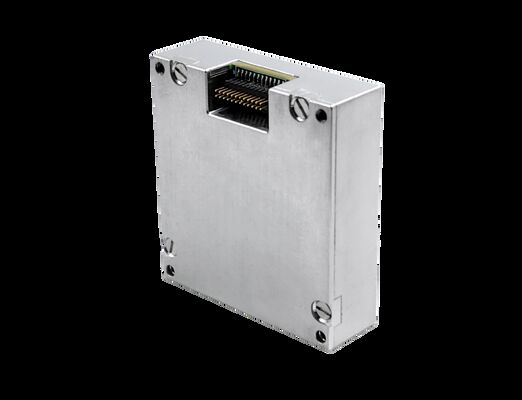

Sensor IMU de 10 ejes ±0,8°/h Estabilidad del sesgo Bajo ruido para el control de la actitud del dron

Name: Sensor IMU de 10 ejes ±0,8°/h Estabilidad del sesgo Bajo ruido para el control de la actitud del dron
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Nombre De La Marca:	FIREPOWER
Número De Modelo:	16488HB
Cuota De Producción:	1
Precio:	500$
Condiciones De Pago:	LC, T/T
Capacidad De Suministro:	500/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Gama del giroscopio:

500/2000º/s

Estabilidad de sesgo cero:

0,8°/h

Sesgo del acelerómetro:

0.06 mg

Interfaz:

SPI/CAN

Peso:

50 g

Consumo de energía:

1.5w

Nombre del producto:

Giro IMU para UAV

Dimensiones:

47×44×14mm

Detalles de empaquetado:

esponja + cartón

Capacidad de la fuente:

500/mes

Resaltar:

Sensor IMU de 10 ejes para drones

giroscopio de bajo ruido

Control de actitud de drones de alta estabilidad

Descripción del Producto

Sensor IMU de 10 ejes con estabilidad de sesgo de ±0.8°/h

Unidad de medición inercial de alto rendimiento diseñada para aplicaciones de control de actitud de drones que requieren una precisión excepcional y características de bajo ruido.

Descripción general del producto

La Unidad de Medición Inercial 16488HB ofrece un rendimiento excepcional con su giroscopio y acelerómetro de tres ejes. Diseñada para aplicaciones de precisión, esta unidad proporciona una mayor estabilidad y fiabilidad, lo que la convierte en un reemplazo ideal para el Adis 16497 en aplicaciones que exigen alta precisión y adaptabilidad.

Características principales

Giroscopio digital de tres ejes: Rango de medición dinámico de ±2000°/s con estabilidad de sesgo cero de 3°/h (GJB, 10S, eje Z) y 0.8°/h (ALLAN, eje Z)
Acelerómetro digital triaxial: Rango de medición dinámico de ±200 g con estabilidad de sesgo cero de 0.4 mg (GJB, 10S) y 0.06 mg (ALLAN)
Magnetómetro digital triaxial: Rango de medición dinámico de 2.5 gauss
Barómetro digital: Rango de funcionamiento de 300 mbar a 1100 mbar
Alta fiabilidad: MTBF 20.000 horas
Precisión de rango de temperatura completo: Rendimiento garantizado de -40℃ a +80℃ con calibración y compensación de temperatura integradas
Resistencia a la vibración: Adecuado para el funcionamiento bajo fuertes vibraciones (6.06G, 20-2000Hz)
Resistencia al impacto: Capaz de soportar grandes condiciones de impacto (1000G, 0.5ms)

Especificaciones técnicas

Parámetros del giroscopio

Parámetro	Condiciones de prueba	Valor típico	Valor máximo	Unidad
Rango de medición dinámico		500	2000	°/s
Estabilidad de sesgo cero	Varianza de Allan, eje Z	0.8		°/h
Estabilidad de sesgo cero	Varianza de Allan, ejes X e Y	1.6		°/h
Estabilidad de sesgo cero	Promedio de 10 s (-40℃~+70℃, temperatura constante), eje Z	3		°/h
Estabilidad de sesgo cero	Promedio de 10 s (-40℃~+70℃, temperatura constante), ejes X e Y	6		°/h
Sesgo cero	Rango de sesgo cero, eje Z	±0.07		°/s
Sesgo cero	Rango de sesgo cero, ejes X e Y	±0.2		°/s
Cambio de sesgo cero en el rango de temperatura completo	Eje Z	±0.02		°/s
Cambio de sesgo cero con la temperatura	Ejes X e Y	±0.06		°/s
Repetibilidad de inicio sucesivo	Eje Z	0.002
Repetibilidad de inicio sucesivo	Ejes X e Y	0.006
Repetibilidad de inicio día a día	Eje Z	0.003		/s
Repetición de inicio día a día	Ejes X e Y	0.009		°/s
Efecto de la aceleración lineal sobre el sesgo		0.002		°/s/g
Influencia de la vibración en el sesgo cero	Cambio antes y después de la vibración	0.002		°/s/g
Influencia de la vibración en el sesgo cero	Cambio antes y durante la vibración	0.002		°/s/g
Precisión del factor de escala	Eje Z	0.3		%
Precisión del factor de escala	Ejes X e Y	0.6		%
No linealidad del factor de escala	Eje Z	0.01		%FS
No linealidad del factor de escala	Ejes X e Y	0.02		%FS
Paseo aleatorio angular		0.15		°/√hr
Densidad de ruido		0.001		°/s/√Hz
Resolución		3.052*10⁻⁷		/s/LSB
Ancho de banda		200		Hz

Parámetros del acelerómetro

Parámetro	Condiciones de prueba	Valor típico	Valor máximo	Unidad
Rango de medición dinámico		16	200	g
Estabilidad de sesgo cero	Varianza de Allan	0.06		mg
Estabilidad de sesgo cero	Promedio de 10 s (-40℃~+70℃, temperatura constante)	0.4		mg
Rango de sesgo cero		2		mg
Cambio de sesgo cero dentro de todo el rango de temperatura	Valor pico a pico	4		mg
Repetibilidad de inicios sucesivos		0.5		mg
Repetibilidad iniciada diariamente		0.8		mg
Coeficiente de temperatura de sesgo cero		0.05	0.1	mg/℃
Precisión del factor de escala		0.5		%
No linealidad del factor de escala		0.1		%FS
Paseo aleatorio de velocidad		0.029		m/s/√hr
Densidad de ruido		0.025		mg/√Hz
Resolución		1.221*10⁻⁸		g/LSB
Ancho de banda		200		Hz

Parámetros adicionales

Parámetro	Condiciones de prueba	Valor mínimo	Valor típico	Valor máximo	Unidad
Rango del campo magnético	Brg,xy		±13		gauss
Rango del campo magnético	Brg,z		±25		gauss
Resolución			0.3		μT
Precisión del rumbo	Componente geomagnético horizontal de 30μT, 25℃		±2.5		deg
Rango de medición dinámico			2.5		gauss
Sesgo cero	Entorno no magnético		15		mgauss
Rango de medición dinámico		300		1100	mbar
Sesgo cero			4.5		mbar
Velocidad en baudios	SPI			15	MHz
Velocidad en baudios	CAN			1	MHz
Frecuencia de muestreo	SPI	2460	2460		Hz
Frecuencia de muestreo	CAN		200		Hz
Voltaje		3.0	3.3	3.6	V
Consumo de energía			1.5		W
Ondulación	P-P		100		mV
Tiempo de estabilización	De 0 V a 3.3 V		80		ms
Tamaño			474414		mm
Peso			50		g
Temperatura de funcionamiento		-40		70	℃
Temperatura de almacenamiento		-45		75	℃
Vibración	20~2000Hz, 6.06g
Impacto	1000g, 0.5ms
MTBF			20000		h
Tiempo de trabajo continuo			120		h

Nota ①: Calcule la desviación cero de todo el proceso de cambio de temperatura, la tasa de cambio de temperatura es ≤1℃/min, y el rango de temperatura es -40℃~+70℃
Nota ②: La condición de vibración es 6.06G, 20Hz~2000Hz
