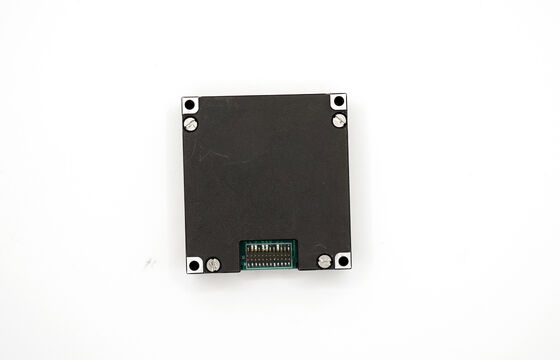

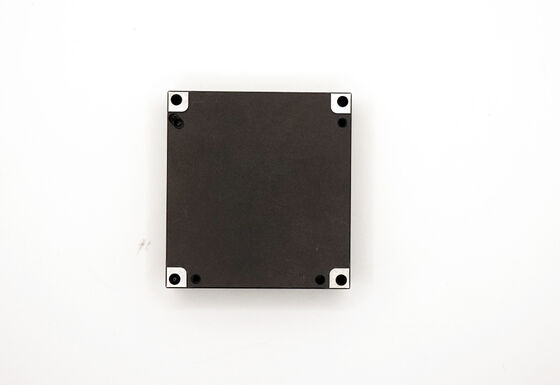

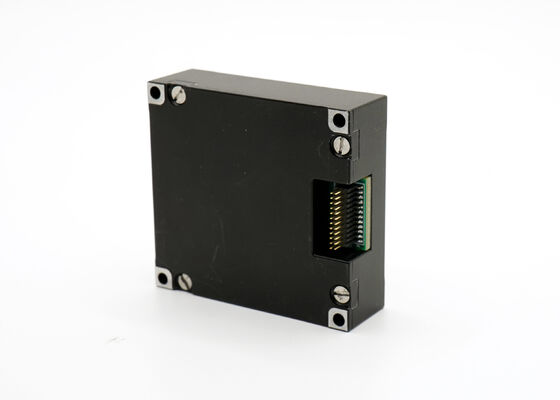

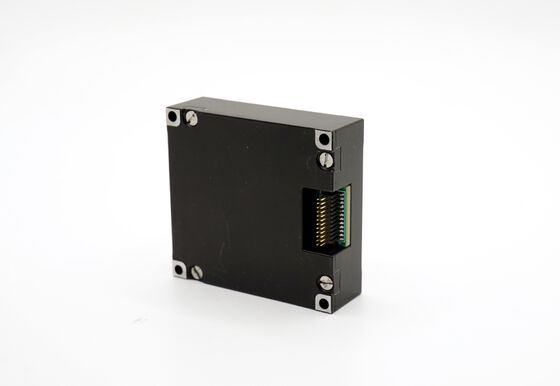

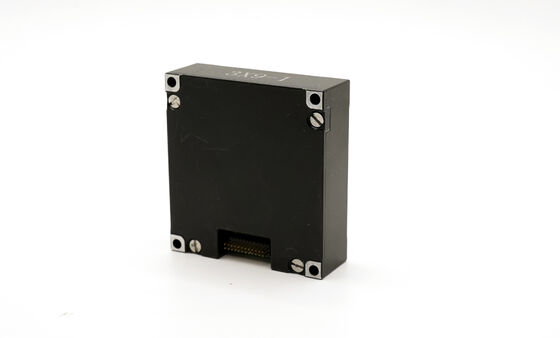

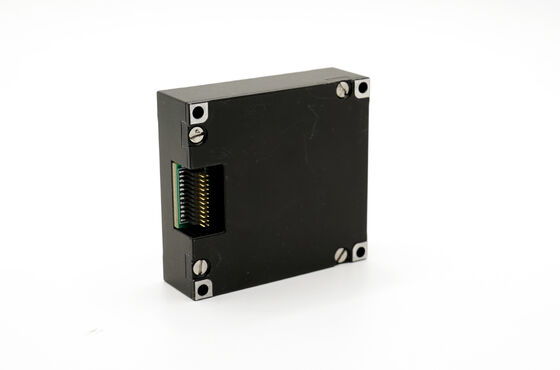

Unidad de medición de inercia MEMS en miniatura con giroscopio y acelerómetro de 3 ejes para UAV

Name: Unidad de medición de inercia MEMS en miniatura con giroscopio y acelerómetro de 3 ejes para UAV
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Nombre De La Marca:	FIREPOWER
Número De Modelo:	16488HB
Cuota De Producción:	1
Precio:	600$
Condiciones De Pago:	D/A, T/T
Capacidad De Suministro:	500/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Rango de medición dinámico:

500/2000°/s

Estabilidad del sesgo:

0,8°/h

Caminata aleatoria angular:

0,15°/√h

Ancho de banda:

200Hz

Gama del acelerómetro:

16/200g

Estabilidad de polarización del acelerómetro:

0.06 mg

Tamaño:

47×44×14mm

peso:

50g

Detalles de empaquetado:

Esponja de Carton+

Capacidad de la fuente:

500/mes

Descripción del Producto

Resumen del producto

La unidad de medición inercial 16488HB combina tecnología MEMS de vanguardia con un diseño robusto para satisfacer las demandas de ambientes industriales adversos.Tiene 3 velocidades angulares y 3 aceleraciones., con un rango girodinámico de ±2000o/s y un rango de acelerómetro de ±200g. Con un MTBF de 20000h y una garantía de precisión a temperatura completa, es la mejor opción para sistemas no tripulados, comunicaciones móviles,y cartografía.

Características del producto

El sistema de visualización de la luz se utilizará para la obtención de imágenes de la luz.
- el rango de medición dinámica de ± 2000o/s;
- Estabilidad de sesgo cero: 3 °/H (GJB, 10S, eje Z), 0,8 °/H (ALLAN, eje Z);
Acelerómetro digital triaxial:
- ± 200 g de rango de medición dinámica;
- Estabilidad de sesgo cero: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN);
Magnetómetro digital triaxial: 2,5 g de velocidad
Barómetro digital: 300mbar ~ 1100mbar
Alta fiabilidad: MTBF 20000h;
Precisión garantizada dentro del rango de temperatura completo (-40 °C ~ + 80 °C):
- un algoritmo de calibración y compensación de temperatura de alto rendimiento incorporado;
Apto para funcionar bajo vibraciones fuertes (6,06 G, 20 ~ 2000 Hz);
Apto para trabajar en condiciones de gran impacto (1000 G, 0,5 ms);

Área de aplicación

Transporte de movimiento no tripulado
Comunicación en movimiento
Topografía y cartografía
Plataforma de estabilización

Indicadores de producto

16488HB Índice de productos

Parámetro		Condiciones de ensayo	Valor mínimo	Valor típico	Valor máximo	Unidad
El giroscopio	Rango de medición dinámico			500	2000	°/s
	Estabilidad de sesgo cero	Variancia de Allan, eje Z		0.8		°/h
		Variancia de Allan, eje X y eje Y		1.6		°/h
		la media de 10 s (-40 °C ~ + 70 °C, temperatura constante), Eje Z		3		°/h
		la media de 10 s (-40 °C ~ + 70 °C, temperatura constante), Eje X y eje Y		6		°/h
	Prejuicio cero	Rango de sesgo cero, eje Z		± 007		°/s
		Rango de sesgo cero, eje X y eje Y		± 02		°/s
		Cambio de sesgo cero en el rango de temperatura completo, valor de pico a pico 1		± 002		°/s
		Cambio de sesgo cero sobre la temperatura, X y Y Eje 1		± 006		°/s
		Repetibilidad de arranque sucesivo, eje Z		0.002
		Repetibilidad de arranque sucesivo, eje X y eje Y		0.006		°/s
	Repetibilidad de arranque día a día, eje Z		0.003		/s
	Comience la repetición día a día, eje X y eje Y		0.009		°/s
	Efecto de la aceleración lineal en el sesgo		0.002		°/s/g
	Influencia de la vibración en el sesgo cero, cambio antes y después de la vibración 2		0.002		°/s/g
	Influencia de la vibración sobre el sesgo cero, cambio antes y durante la vibración 2		0.002		°/s/g
	Factor de escala	Precisión del factor de escala, eje Z		0.3		%
		Precisión del factor de escala, eje X y eje Y		0.6		%
		No linealidad del factor de escala, eje Z		0.01		% FS
		No linealidad del factor de escala, eje X y eje Y		0.02		% FS
	Paseo aleatorio angular			0.15		°/ √h
	Densidad de ruido			0.001		°/s/ √Hz
	Resolución			3.052 × 10-7		/s/LSB
	Ancho de banda			200		HZ
Acelerómetro	Rango de medición dinámico			16	200	G
	Estabilidad de sesgo cero	Variancia de Allan		0.06		En mg
	Estabilidad de sesgo cero	La media de 10 s (-40 °C ~ + 70 °C, temperatura constante)		0.4		En mg
	Prejuicio cero	Rango de sesgo cero		2		En mg
		Cambio del sesgo cero dentro de todo el intervalo de temperatura, valor de pico a pico 1		4		En mg
		Repetibilidad de arranques sucesivos		0.5		En mg
		La repetibilidad se inicia diariamente		0.8		En mg
		Coeficiente de temperatura de sesgo cero		0.05	0.1		Se aplican las siguientes medidas:
Factor de escala	Precisión del factor de escala		0.5		%
No linealidad del factor de escala		0.1		% FS
Velocidad de paseo aleatorio			0.029		M/s/ √hr
Densidad de ruido			0.025		mg/ √Hz
Resolución			1.221 × 10-8		G/LSB
Ancho de banda			200		HZ

Parámetro		Condiciones de ensayo	Valor mínimo	Valor típico	Valor máximo	Unidad
El magnetómetro	Rango del campo magnético	Brg, sexy. ¿Qué estás haciendo?		± 13		el de Gauss
	Rango del campo magnético	¿Qué es esto?		± 25		el de Gauss
	Resolución			0.3		El valor de las emisiones
	Precisión del rumbo	Componente geomagnético horizontal de 30 μT, a 25 °C		± 2.5		el
	Rango de medición dinámico			2.5		el de Gauss
	Prejuicio cero	Medio ambiente no magnético		15		- ¿Qué quieres decir?
El barómetro	Rango de medición dinámico		300		1100	el mbar
El barómetro	Prejuicio cero			4.5		el mbar
Interfaz de comunicación	SPI de una sola dirección	Tasa de Baud			15	frecuencia de radio
	En un solo sentido C A N	Tasa de Baud			1	frecuencia de radio
	Frecuencia de muestreo	El SPI		2460	2460		HZ
	Frecuencia de muestreo	Puede		200
Características eléctricas	Válvula de tensión		3.0	3.3	3.6	V.
	Consumo de energía				1.5	No
	La corriente	¿Qué es eso?			100	MV
	Tiempo de liquidación	Desde 0 V hasta 3 V. 3 V.			80	ms
Características estructurales	Tamaño			47 × 44 × 14		En el caso de los
Características estructurales	Peso			50		G
Medio ambiente de uso	Temperatura de funcionamiento		-40 años.		70	°C
	Temperatura de almacenamiento		-45 años.		75	°C
	Vibración			20 ~ 2000 Hz, 6.06 g
	Impacto			1000 g,0.5 ms
Confiabilidad	El número de unidades			20000		h
Confiabilidad	Tiempo de trabajo continuo			120		h
①: Calcular la desviación cero de todo el proceso de cambio de temperatura, la velocidad de cambio de temperatura es ≤ 1 °C/min y el rango de temperatura es -40 °C ~ + 70 °C ②: Condición de vibración es 6.06 G, 20Hz ~ 2000Hz

Dibujo de contorno

Unidad de medición de inercia MEMS en miniatura con giroscopio y acelerómetro de 3 ejes para UAV 0
