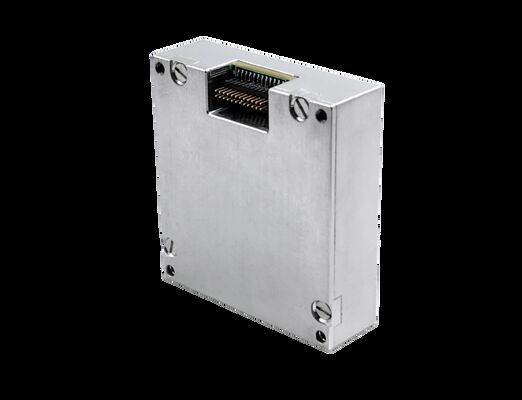

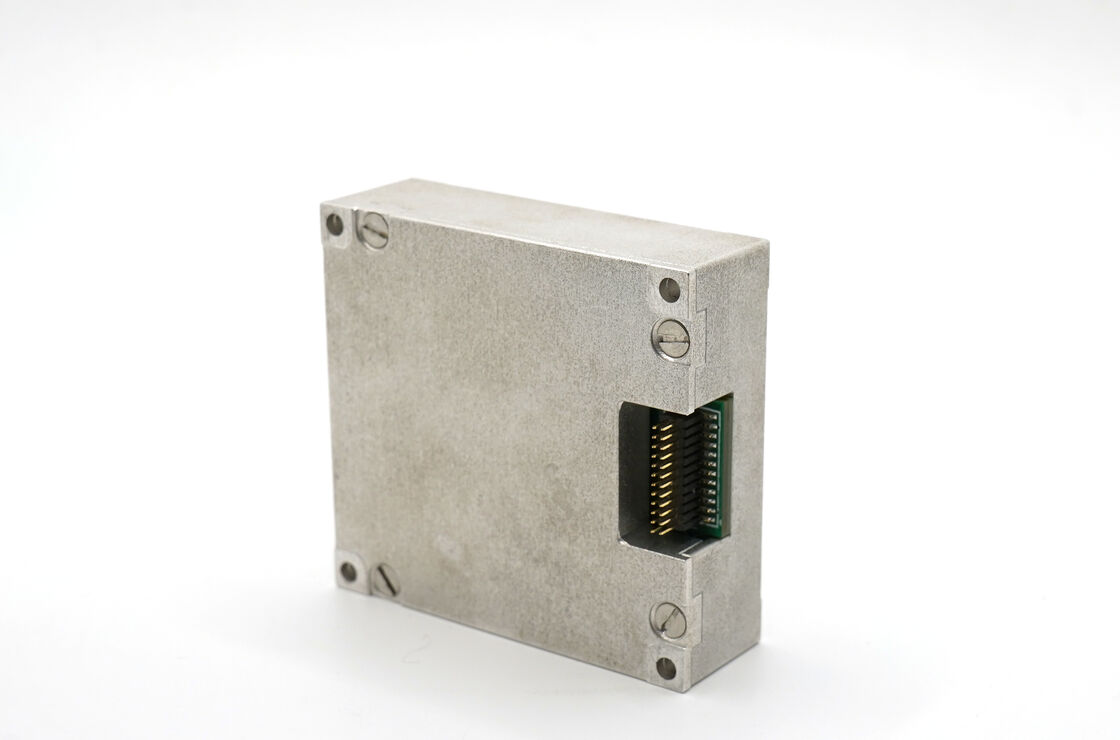

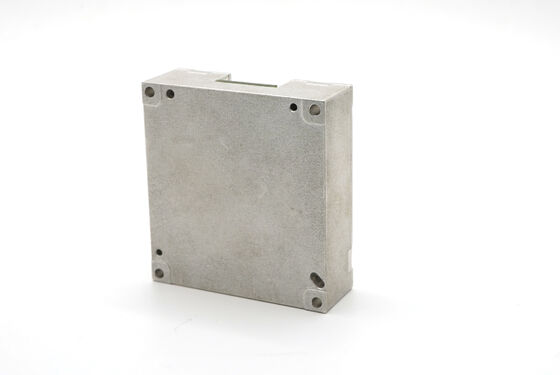

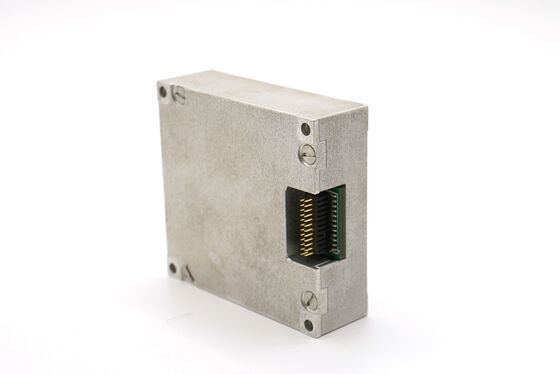

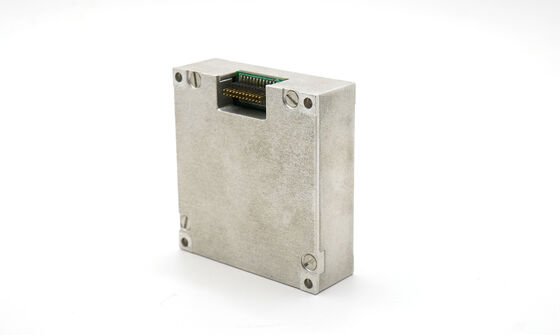

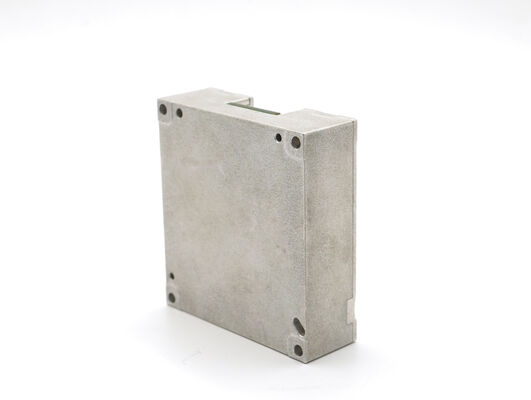

ADIS16495 Unidad de medición inercial de grado táctico 10-DOF para sistemas de navegación inercial

Name: ADIS16495 Unidad de medición inercial de grado táctico 10-DOF para sistemas de navegación inercial
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Nombre De La Marca:	FIREPOWER
Número De Modelo:	16488HB
Cuota De Producción:	1
Precio:	600$
Condiciones De Pago:	D/A, T/T
Capacidad De Suministro:	500/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Rango de medición dinámico:

500/2000°/s

Estabilidad del sesgo:

0,8°/h

Caminata aleatoria angular:

0,15°/√h

Ancho de banda:

200Hz

Gama del acelerómetro:

16/200g

Estabilidad de polarización del acelerómetro:

0.06 mg

Tamaño:

47×44×14mm

peso:

50g

Detalles de empaquetado:

Esponja de Carton+

Capacidad de la fuente:

500/mes

Descripción del Producto

ADIS16495 Unidad de Medición Inercial de Grado Táctico de 10 DOF para Sistema de Navegación Inercial

Descripción del Producto

La IMU MEMS de alta fiabilidad 16488HB integra giroscopio de 3 ejes, acelerómetro, magnetómetro y barómetro para una detección de movimiento integral. Su excepcional estabilidad de sesgo cero (giroscopio 0.8°/h, acelerómetro 0.06mg) y resistencia a vibraciones fuertes (20~2000Hz, 6.06G) e impactos (1000G, 0.5ms) la hacen perfecta para portadores de movimiento no tripulados y tareas de estabilización industrial.

Características del Producto

Giroscopio digital de tres ejes:
- Rango de medición dinámico de ±2000°/s
- Estabilidad de sesgo cero: 3°/H (GJB, 10S, eje Z), 0.8°/H (ALLAN, eje Z)
Acelerómetro digital triaxial:
- Rango de medición dinámico de ±200g
- Estabilidad de sesgo cero: 0.4mg (GJB, 10S), 0.06mg (ALLAN)
Magnetómetro digital triaxial:2.5g auss
Barómetro digital:300mbar ~ 1100mbar
Alta fiabilidad:MTBF 20000h
Precisión garantizada en todo el rango de temperatura (-40°C ~ +80°C):Algoritmo de calibración y compensación de temperatura de alto rendimiento incorporado
Adecuado para operación bajo vibraciones fuertes (6.06G, 20~2000Hz)
Adecuado para trabajar bajo condiciones de gran impacto (1000G, 0.5ms)

Campo de Aplicación

Portador de movimiento no tripulado
Comunicación en movimiento
Topografía y cartografía
Plataforma de estabilización

Especificaciones del Producto

Parámetro	Condiciones de prueba	Valor mínimo	Valor típico	Valor máximo	Unidad
Giroscopio
Rango de medición dinámico			500	2000	°/s
Estabilidad de sesgo cero	Varianza de Allan, eje Z		0.8		°/h
Estabilidad de sesgo cero	Varianza de Allan, ejes X e Y		1.6		°/h
Estabilidad de sesgo cero	Promedio de 10s (-40°C~+70°C, temperatura constante), eje Z		3		°/h
Estabilidad de sesgo cero	Promedio de 10s (-40°C~+70°C, temperatura constante), ejes X e Y		6		°/h
Sesgo cero	Rango de sesgo cero, eje Z		±0.07		°/s
Sesgo cero	Rango de sesgo cero, ejes X e Y		±0.2		°/s
Cambio de sesgo cero en todo el rango de temperatura, eje Z			±0.02		°/s
Cambio de sesgo cero en temperatura, ejes X e Y			±0.06		°/s
Repetibilidad de arranques sucesivos, eje Z			0.002
Repetibilidad de arranques sucesivos, ejes X e Y			0.006
Repetibilidad de arranque día a día, eje Z			0.003		/s
Repetición de arranque día a día, ejes X e Y			0.009		°/s
Efecto de la aceleración lineal sobre el sesgo			0.002		°/s/g
Influencia de la vibración en el sesgo cero, cambio antes y después de la vibración			0.002		°/s/g
Influencia de la vibración en el sesgo cero, cambio antes y durante la vibración			0.002		°/s/g
Factor de escala	Precisión del factor de escala, eje Z		0.3		%
Factor de escala	Precisión del factor de escala, ejes X e Y		0.6		%
No linealidad del factor de escala, eje Z			0.01		%FS
No linealidad del factor de escala, ejes X e Y			0.02		%FS
Ruido angular			0.15		°/√hr
Densidad de ruido			0.001		°/s/√Hz
Resolución			3.052×10⁻⁷		/s/LSB
Ancho de banda			200		Hz
Acelerómetro
Rango de medición dinámico			16	200	g
Estabilidad de sesgo cero	Varianza de Allan		0.06		mg
Estabilidad de sesgo cero	Promedio de 10s (-40°C~+70°C, temperatura constante)		0.4		mg
Sesgo cero	Rango de sesgo cero		2		mg
Cambio de sesgo cero en todo el rango de temperatura, valor pico a pico			4		mg
Repetibilidad de arranques sucesivos			0.5		mg
Repetibilidad de arranque día a día			0.8		mg
Coeficiente de temperatura de sesgo cero		0.05	0.1		mg/°C
Factor de escala	Precisión del factor de escala		0.5		%
No linealidad del factor de escala			0.1		%FS
Ruido de velocidad			0.029		m/s/√hr
Densidad de ruido			0.025		mg/√Hz
Resolución			1.221×10⁻⁸		g/LSB
Ancho de banda			200		Hz
Magnetómetro
Rango de campo magnético	Brg,xy		±13		gauss
Rango de campo magnético	Brg,z		±25		gauss
Resolución			0.3		µT
Precisión de rumbo	Componente geomagnético horizontal de 30µT, 25°C		±2.5		deg
Rango de medición dinámico			2.5		gauss
Sesgo cero	Entorno no magnético		15		mgauss
Barómetro
Rango de medición dinámico		300		1100	mbar
Sesgo cero			4.5		mbar
Interfaz de Comunicación
SPI unidireccional	Velocidad en baudios			15	MHz
CAN unidireccional	Velocidad en baudios			1	MHz
Frecuencia de muestreo	SPI	2460	2460		Hz
Frecuencia de muestreo	CAN	200
Características Eléctricas
Voltaje		3.0	3.3	3.6	V
Consumo de energía				1.5	W
Rizado	P-P			100	mV
Tiempo de estabilización	De 0V a 3.3V			80	ms
Características Estructurales
Tamaño			47×44×14		mm
Peso			50		g
Entorno de Uso
Temperatura de operación		-40		70	°C
Temperatura de almacenamiento		-45		75	°C
Vibración			20~2000Hz, 6.06g
Impacto			1000g, 0.5ms
Fiabilidad
MTBF			20000		h
Tiempo de trabajo continuo			120		h

①: Calcula la desviación cero de todo el proceso de cambio de temperatura, la tasa de cambio de temperatura es ≤1°C/min y el rango de temperatura es -40°C~+70°C

②: La condición de vibración es 6.06G, 20Hz~2000Hz

Dibujo de Contorno
