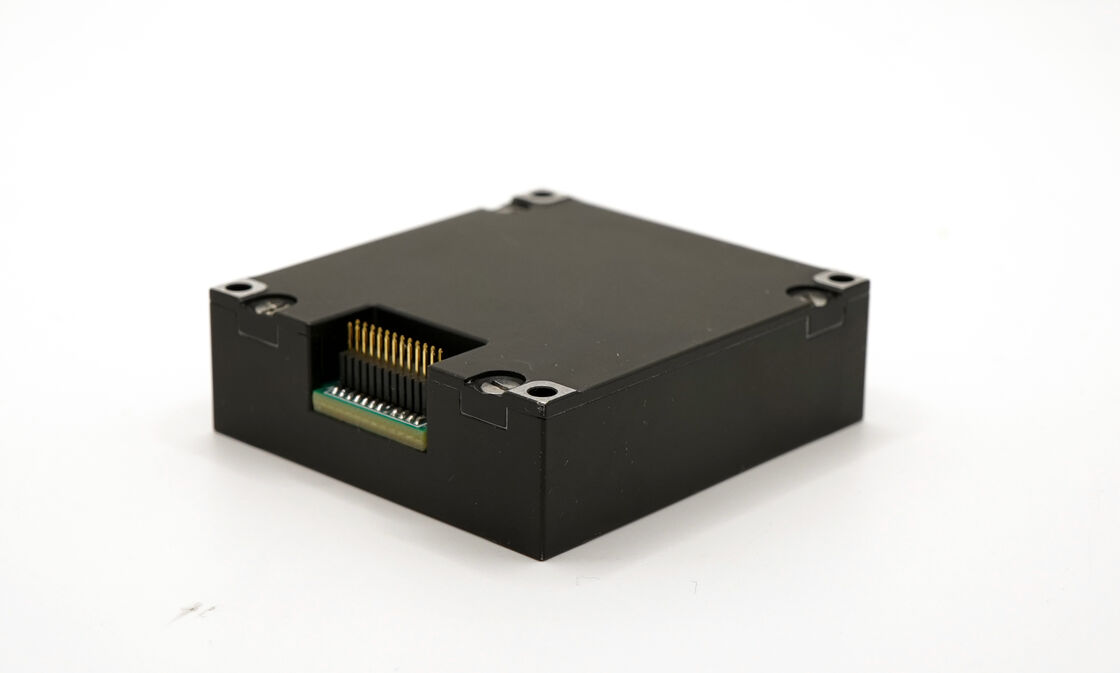

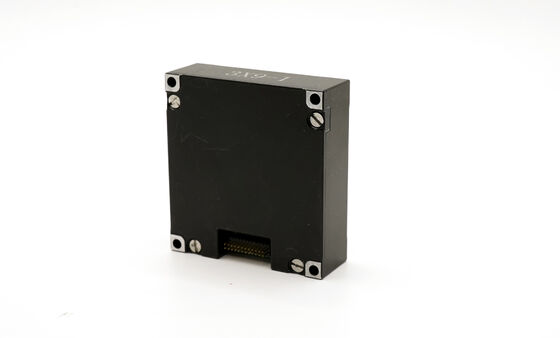

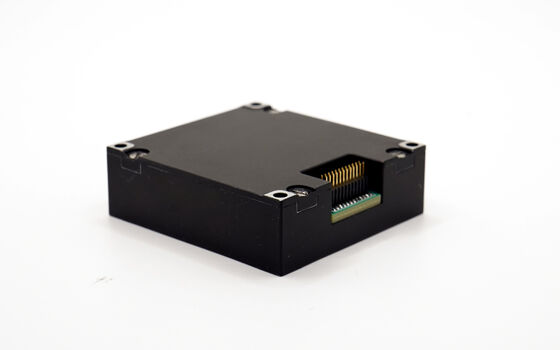

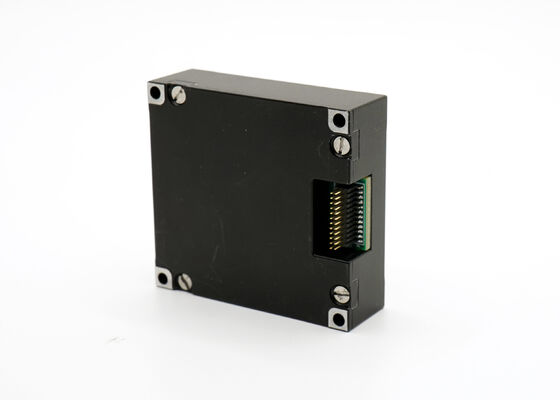

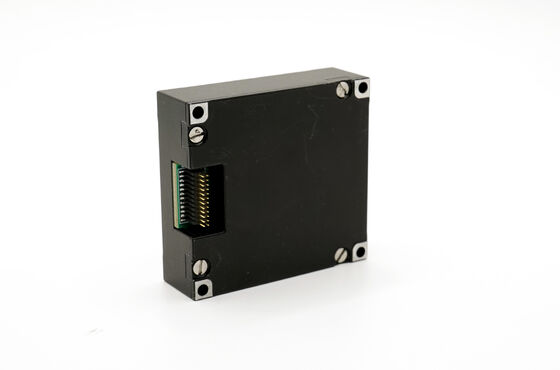

Unidad de Medición Inercial de 9DOF con Magnetómetro para Estabilización de Cardán

Name: Unidad de Medición Inercial de 9DOF con Magnetómetro para Estabilización de Cardán
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Nombre De La Marca:	FIREPOWER
Número De Modelo:	16488HB
Cuota De Producción:	1
Precio:	600$
Condiciones De Pago:	D/A, T/T
Capacidad De Suministro:	500/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Rango de medición dinámico:

500/2000°/s

Estabilidad del sesgo:

0,8°/h

Caminata aleatoria angular:

0,15°/√h

Ancho de banda:

200Hz

Gama del acelerómetro:

16/200g

Estabilidad de polarización del acelerómetro:

0.06 mg

Tamaño:

47×44×14mm

peso:

50g

Detalles de empaquetado:

Esponja de Carton+

Capacidad de la fuente:

500/mes

Descripción del Producto

Unidad de Medición Inercial de 9DOF con Magnetómetro para Estabilización de Cardán

Descripción General del Producto

El 16488HB es una unidad de medición inercial MEMS versátil diseñada para proporcionar datos precisos de velocidad angular y aceleración en 3 ejes para diversas aplicaciones. Soporta interfaces SPI (muestreo de 2460 Hz) y CAN (muestreo de 200 Hz), con un tamaño compacto de 47x44x14 mm y un peso de 50 g. Su alta adaptabilidad ambiental lo hace adecuado para portadores no tripulados, plataformas de estabilización y sistemas de comunicación móvil.

Características del Producto

Giroscopio digital de tres ejes:
A) Rango de medición dinámico de ±2000°/s

B) Estabilidad de sesgo cero: 3°/H (GJB, 10S, eje Z), 0.8°/H (ALLAN, eje Z)
Acelerómetro digital triaxial:
A) Rango de medición dinámico de ±200 g

B) Estabilidad de sesgo cero: 0.4 mg (GJB, 10S), 0.06 mg (ALLAN)
Magnetómetro digital triaxial: 2.5 gauss
Barómetro digital: 300 mbar ~ 1100 mbar
Alta fiabilidad: MTBF 20000 h
Precisión garantizada en todo el rango de temperatura (-40°C ~ +80°C): Algoritmo de calibración y compensación de temperatura de alto rendimiento incorporado
Adecuado para operación bajo vibración fuerte (6.06 G, 20~2000 Hz)
Adecuado para trabajar bajo condiciones de impacto grande (1000 G, 0.5 ms)

Campo de Aplicación

Portador de movimiento no tripulado

Comunicación en movimiento

Topografía y cartografía

Plataforma de estabilización

Especificaciones del Producto

Parámetro	Condiciones de Prueba	Mínimo	Típico	Máximo	Unidad
Giroscopio
Rango de medición dinámico			500	2000	°/s
Estabilidad de sesgo cero	Varianza de Allan, eje Z		0.8		°/h
Estabilidad de sesgo cero	Varianza de Allan, ejes X e Y		1.6		°/h
Estabilidad de sesgo cero	Promedio de 10 s (-40°C~+70°C, temperatura constante), eje Z		3		°/h
Estabilidad de sesgo cero	Promedio de 10 s (-40°C~+70°C, temperatura constante), ejes X e Y		6		°/h
Precisión del factor de escala	Eje Z		0.3		%
Precisión del factor de escala	Ejes X e Y		0.6		%
Ruido angular			0.15		°/√h
Ancho de banda			200		Hz
Acelerómetro
Rango de medición dinámico			16	200	g
Estabilidad de sesgo cero	Varianza de Allan		0.06		mg
Precisión del factor de escala			0.5		%
Ancho de banda			200		Hz
Magnetómetro
Rango de campo magnético	Brg,xy		±13		gauss
Rango de campo magnético	Brg,z		±25		gauss
Precisión de rumbo	Componente geomagnético horizontal de 30 μT, 25°C		±2.5		deg
Características Eléctricas
Voltaje		3.0	3.3	3.6	V
Consumo de energía				1.5	W
Tiempo de estabilización	De 0 V a 3.3 V			80	ms
Características Estructurales
Tamaño			47×44×14		mm
Peso			50		g
Entorno de Uso
Temperatura de operación		-40		70	°C
Vibración			20~2000 Hz, 6.06 g
Impacto			1000 g, 0.5 ms
Fiabilidad
MTBF			20000		h
Tiempo de trabajo continuo			120		h

①: Calcula la desviación cero de todo el proceso de cambio de temperatura, la tasa de cambio de temperatura es ≤1°C/min y el rango de temperatura es -40°C~+70°C

②: La condición de vibración es 6.06 G, 20 Hz~2000 Hz

Dibujo de Contorno
