Giroscopios de Fibra Óptica Unidades de Medición Inercial para Sistema de Referencia de Actitud y Rumbo

Name: Giroscopios de Fibra Óptica Unidades de Medición Inercial para Sistema de Referencia de Actitud y Rumbo
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Nombre De La Marca:	FIREPOWER
Número De Modelo:	16488HB
Cuota De Producción:	1
Precio:	600$
Condiciones De Pago:	D/A, T/T
Capacidad De Suministro:	500/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Rango de medición dinámico:

500/2000°/s

Estabilidad del sesgo:

0,8°/h

Caminata aleatoria angular:

0,15°/√h

Ancho de banda:

200Hz

Gama del acelerómetro:

16/200g

Estabilidad de polarización del acelerómetro:

0.06 mg

Tamaño:

47×44×14mm

peso:

50g

Detalles de empaquetado:

Esponja de Carton+

Capacidad de la fuente:

500/mes

Descripción del Producto

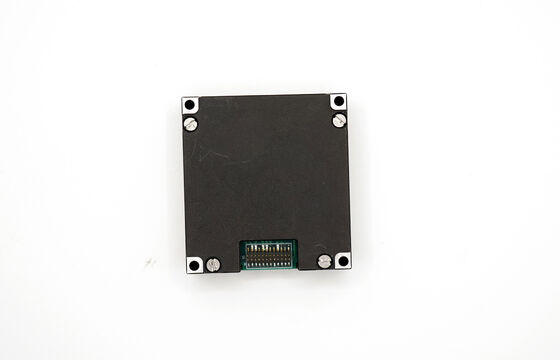

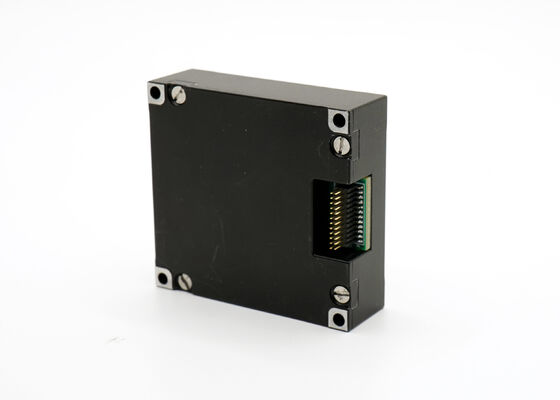

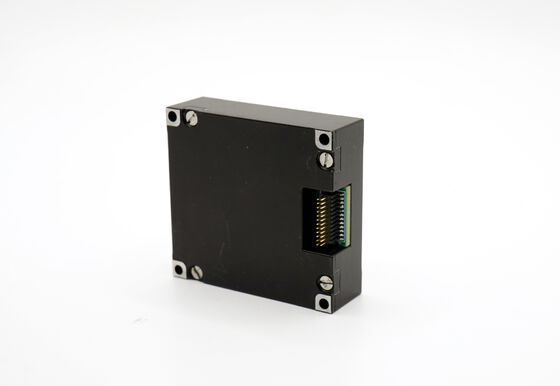

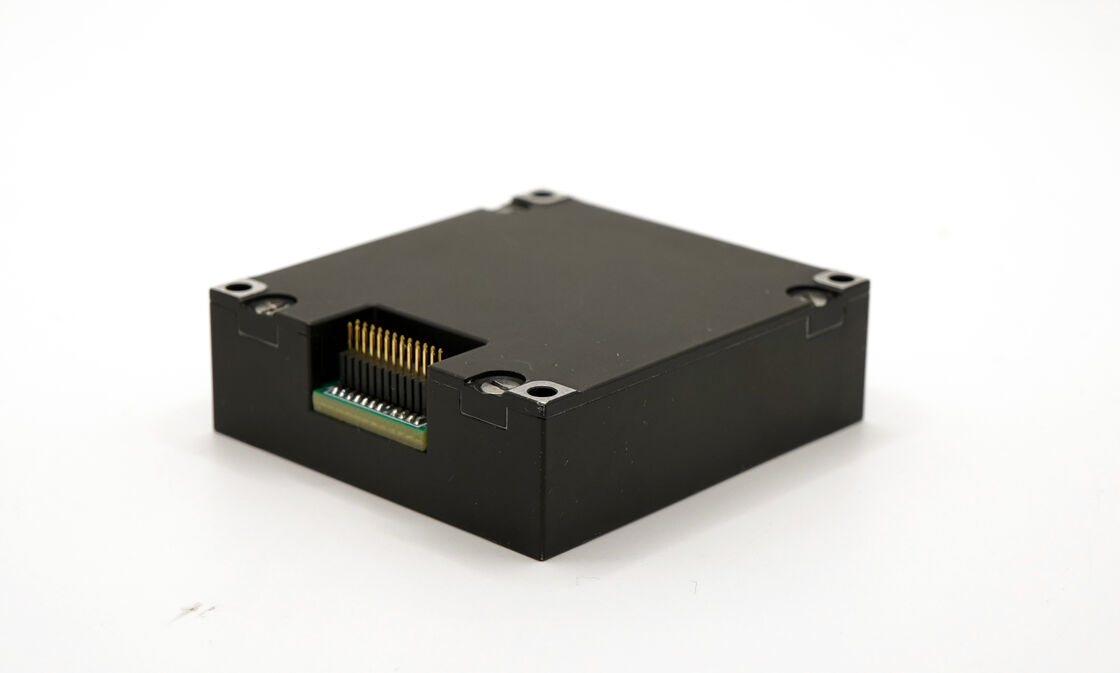

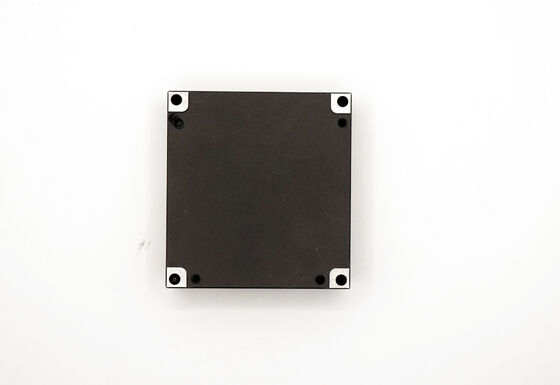

Giroscopios de Fibra Óptica Unidades de Medición Inercial para Sistema de Referencia de Actitud y Rumbo

Descripción del Producto

La IMU MEMS de alto rendimiento 16488HB está diseñada para portadores de movimiento no tripulados, topografía y plataformas de estabilización. Genera 3 velocidades angulares y 3 aceleraciones, con estabilidad de sesgo cero (giroscopio 3°/h GJB, eje Z; acelerómetro 0.4mg GJB) y fuerte adaptabilidad ambiental. Su tamaño compacto y bajo consumo de energía la hacen adecuada para una amplia gama de aplicaciones móviles e industriales.

Características del Producto

Giroscopio digital de tres ejes:
- Rango de medición dinámico de ±2000°/s
- Estabilidad de sesgo cero: 3°/h (GJB, 10S, eje Z), 0.8°/h (ALLAN, eje Z)
Acelerómetro digital triaxial:
- Rango de medición dinámico de ±200g
- Estabilidad de sesgo cero: 0.4mg (GJB, 10S), 0.06mg (ALLAN)
Magnetómetro digital triaxial: 2.5 gauss
Barómetro digital: 300mbar ~ 1100mbar
Alta fiabilidad: MTBF 20000h
Precisión garantizada en todo el rango de temperatura (-40°C ~ +80°C): Algoritmo de calibración y compensación de temperatura de alto rendimiento incorporado
Adecuado para operación bajo vibración intensa: 6.06 G, 20 ~ 2000 Hz
Adecuado para trabajar bajo condiciones de impacto grande: 1000 G, 0.5ms

Campo de Aplicación

Portador de movimiento no tripulado
Comunicación en movimiento
Topografía y cartografía
Plataforma de estabilización

Indicadores del Producto

Índice del Producto 16488HB

Parámetro	Condiciones de prueba	Valor mínimo	Valor típico	Valor máximo	Unidad
Giroscopio
Rango de medición dinámico			500	2000	°/s
Estabilidad de sesgo cero	Varianza de Allan, eje Z		0.8		°/h
Estabilidad de sesgo cero	Varianza de Allan, ejes X e Y		1.6		°/h
Estabilidad de sesgo cero	Promedio de 10 s (-40°C ~ +70°C, temperatura constante), eje Z		3		°/h
Estabilidad de sesgo cero	Promedio de 10 s (-40°C ~ +70°C, temperatura constante), ejes X e Y		6		°/h
Sesgo cero	Rango de sesgo cero, eje Z		±0.07		°/s
Sesgo cero	Rango de sesgo cero, ejes X e Y		±0.2		°/s
Cambio de sesgo cero en todo el rango de temperatura, eje Z ①			±0.02		°/s
Cambio de sesgo cero en todo el rango de temperatura, ejes X e Y ①			±0.06		°/s
Repetibilidad de arranques sucesivos, eje Z			0.002
Repetibilidad de arranques sucesivos, ejes X e Y			0.006
Repetibilidad de arranque día a día, eje Z			0.003		/s
Repetibilidad de arranque día a día, ejes X e Y			0.009		°/s
Efecto de la aceleración lineal sobre el sesgo			0.002		°/s/g
Influencia de la vibración en el sesgo cero, cambio antes y después de la vibración ②			0.002		°/s/g
Influencia de la vibración en el sesgo cero, cambio antes y durante la vibración ②			0.002		°/s/g
Factor de escala	Precisión del factor de escala, eje Z		0.3		%
Factor de escala	Precisión del Factor de Escala, ejes X e Y		0.6		%
No linealidad del factor de escala, eje Z			0.01		%FS
No linealidad del Factor de Escala, ejes X e Y			0.02		%FS
Walk aleatorio angular			0.15		°/√h
Densidad de ruido			0.001		°/s/√Hz
Resolución			3.052×10⁻⁷		/s/LSB
Ancho de banda			200		Hz
Acelerómetro
Rango de medición dinámico			16	200	g
Estabilidad de sesgo cero	Varianza de Allan		0.06		mg
Estabilidad de sesgo cero	Promedio de 10 s (-40°C ~ +70°C, temperatura constante)		0.4		mg
Sesgo cero	Rango de sesgo cero		2		mg
Cambio del sesgo cero dentro de todo el rango de temperatura, valor pico a pico ①			4		mg
Repetibilidad de arranques sucesivos			0.5		mg
Repetibilidad de arranque diario			0.8		mg
Coeficiente de temperatura del sesgo cero		0.05	0.1		mg/°C
Factor de escala	Precisión del factor de escala		0.5		%
No linealidad del factor de escala			0.1		%FS
Walk aleatorio de velocidad			0.029		m/s/√h
Densidad de ruido			0.025		mg/√Hz
Resolución			1.221×10⁻⁸		g/LSB
Ancho de banda			200		Hz
Magnetómetro
Rango de campo magnético	Brg,xy		±13		gauss
Rango de campo magnético	Brg,z		±25		gauss
Resolución			0.3		μT
Precisión de rumbo	Componente geomagnético horizontal de 30 μT, 25°C		±2.5		deg
Rango de medición dinámico			2.5		gauss
Sesgo cero	Entorno no magnético		15		mgauss
Barómetro
Rango de medición dinámico		300		1100	mbar
Sesgo cero			4.5		mbar
Interfaz de comunicación
SPI unidireccional	Velocidad en baudios			15	MHz
CAN unidireccional	Velocidad en baudios			1	MHz
Frecuencia de muestreo	SPI	2460	2460		Hz
Frecuencia de muestreo	CAN	200
Características eléctricas
Voltaje		3.0	3.3	3.6	V
Consumo de energía				1.5	W
Rizado	P-P			100	mV
Tiempo de estabilización	De 0V a 3.3V			80	ms
Características estructurales
Tamaño			47×44×14		mm
Peso			50		g
Entorno de uso
Temperatura de operación		-40		70	°C
Temperatura de almacenamiento		-45		75	°C
Vibración			20~2000Hz, 6.06g
Impacto			1000g, 0.5ms
Fiabilidad
MTBF			20000		h
Tiempo de trabajo continuo			120		h

①: Calcula la desviación cero de todo el proceso de cambio de temperatura, la tasa de cambio de temperatura es ≤ 1°C/min y el rango de temperatura es de -40°C ~ +70°C

②: La condición de vibración es 6.06 G, 20Hz ~ 2000Hz

Dibujo de contorno
