ancho de banda del norte exacto de la gama 2g 50Hz del acelerómetro del buscador 0.1deg

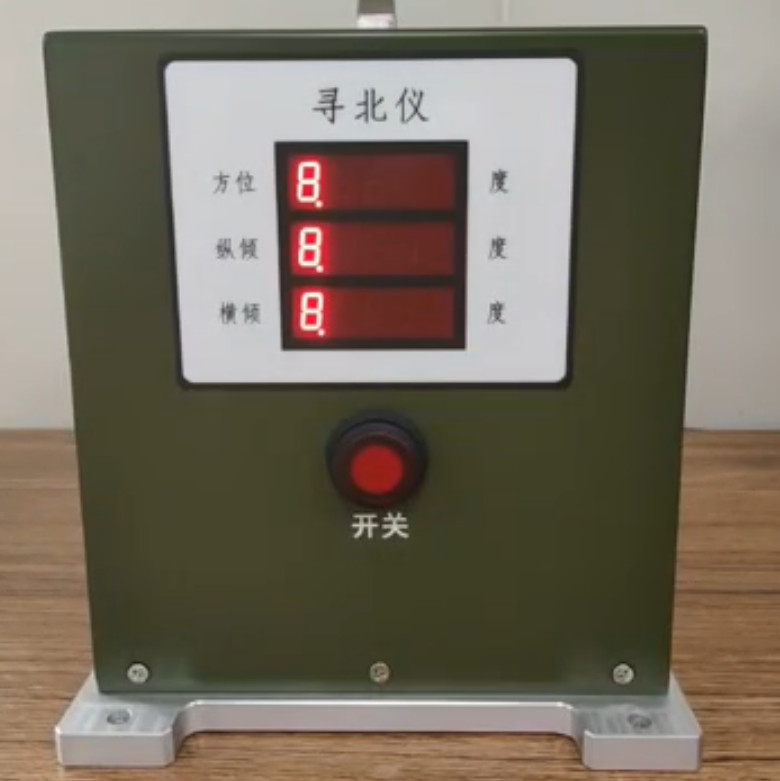

buscador de norte preciso, sensor de precisión de azimut de 0,1 grados

Requisitos ambientales

1) Temperatura de trabajo: -40℃～+65℃;

2) Temperatura de almacenamiento: -45℃～+70℃.

3) Arena y polvo: En las condiciones de arena y polvo especificadas en el Artículo 2 de GJB150.12, no deben ocurrir las siguientes condiciones en el buscador de norte de giroscopio de fibra óptica:

a. La organización es demasiado apretada, atascada o con mal funcionamiento;

b. Los componentes eléctricos están en cortocircuito o no pueden funcionar normalmente;

c. Las partes mecánicas internas están polvorientas.

4) Niebla salina

El buscador de norte de giroscopio de fibra óptica debe cumplir con las condiciones de pulverización de sal de GJB150.11.

5) Condiciones ambientales húmedas y calientes

Humedad relativa: 95%; temperatura: 30±2C; tiempo de almacenamiento 72 horas.

La resistencia de aislamiento no debe ser inferior a 2 MΩ, la superficie metálica no debe estar corroída y el revestimiento no debe ampollarse ni desprenderse, y puede funcionar normalmente.

6) Entorno de vibración

Requisitos del entorno de vibración de barrido sinusoidal

Rango de frecuencia: 5Hz~5.5Hz, desplazamiento de vibración (amplitud doble) 25.4mm

Rango de frecuencia: 5.5Hz~200Hz, aceleración de vibración 1.5g;

Tiempo de barrido: 12min;

Dirección de vibración: 3 ejes (eje X, eje Y, eje Z);

Cada eje: 2h;

7) Condiciones ambientales de impacto

Forma de onda de impacto: pulso de media seno

Aceleración máxima: 20g, ancho de pulso 11ms,

Número de impactos por eje (eje X, eje Y, eje Z): 3

8) Condiciones ambientales de choque

Aceleración máxima: 10g

Ancho de pulso: 16ms

Tasa de colisión: eje vertical 80 veces/min

Tiempos de colisión: 1000±10 veces

Dirección de colisión: plano de instalación vertical

9) Requisitos ambientales para coches deportivos

El coche deportivo de carretera tiene un kilometraje de 500 km. en:

Camino de tierra y camino de grava: La velocidad es de 20-30 km/h, 300 km.

Camino de asfalto y camino de hormigón: la velocidad del vehículo es de 30-40 km/h, 200 km.

10) Compatibilidad electromagnética

La compatibilidad electromagnética se refiere a los requisitos relevantes de GJB151A-97 "Requisitos de emisión y sensibilidad electromagnética para equipos y subsistemas militares".

11) Campo magnético

Las características de rendimiento del buscador de giroscopio de norte en la condición de la intensidad de inducción magnética de (3±0.5)×10-4T deben cumplir con los requisitos del índice técnico.

Especificaciones
