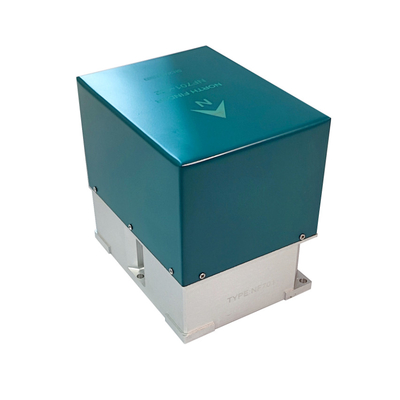

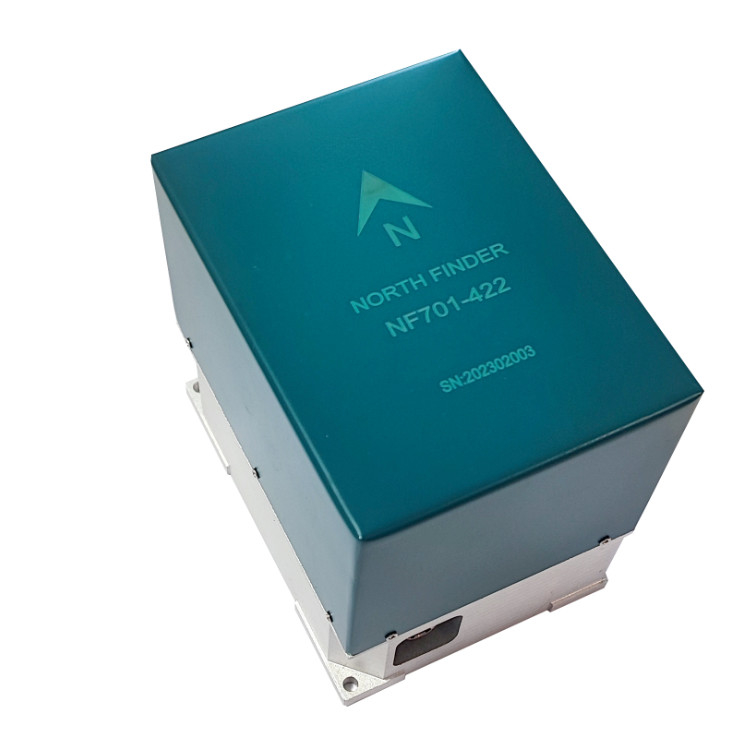

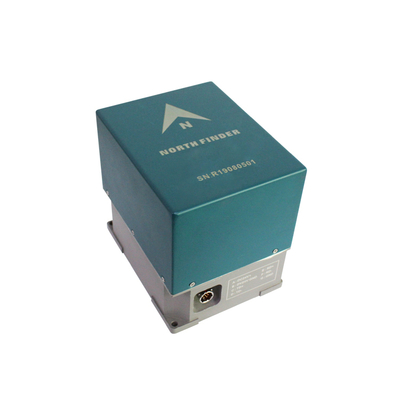

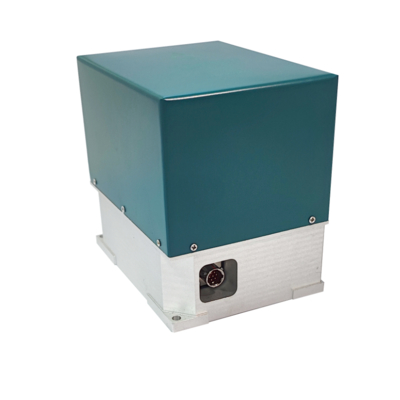

Giroscopio de fibra óptica anti-magnética Giroscopio de búsqueda del norte

Descripción del producto

El giroscopio de fibra óptica orientado al norte se utiliza principalmente para determinar rápida y autónomamente la dirección norte verdadera,obtención de la velocidad del ángulo de rotación de la tierra mediante el seguimiento del giroscopio de fibra óptica, resolviendo la señal de velocidad del ángulo de rotación de la tierra, calculando el ángulo incluido entre el eje principal del giroscopio y la dirección norte verdadera de la tierra,y proporcionar información de azimuto y posición para un portador.

El giroscopio de fibra óptica de búsqueda del norte es un producto integrado electromecánico, que se compone de giroscopio de fibra óptica, acelerómetro, dispositivo de control de rotación mecánica y computadora incorporada.

Parámetros técnicos

A) Tiempo de búsqueda hacia el norte: ≤ 3 min.
B) Precisión de búsqueda del norte (1σ): ≤ 0,3 ° (NF701A); ≤ 0,5 ° (NF701B)
C) Precisión horizontal: ≤ 0,05 ° (1σ);
D) Circunferencia: ≤ 0,5 ° (1σ)
E) Peso: ≤ 2 kg;
F) Fuente de alimentación: 12 V ~ 24 V de corriente continua;
G) Consumo de energía: 15 W (pico);
H) Interfaz: RS422
I) Modo de trabajo: iniciar el autocontrol automático después de encendido, controlar la búsqueda norte por el ordenador superior y enviar los resultados de la búsqueda norte al ordenador superior después de completar la búsqueda norte;

            1) Temperatura de trabajo: -40 oC ~ + 70 oCoC;
2) Temperatura de almacenamiento: -55 oC~ + 85 oC.
3) Condiciones ambientales húmedas y calientes: humedad relativa inferior al 95%.
4) Apariencia: El metalelel rostroestará libre de ruelt, y el revestimiento deberá estar libre de ampollas, descamaciones, etc.

Resistencia al aislamiento:the insulation resistance between the independent circuits of the fiber optic  gyroscope north finder and between the circuit and the shell shall not be less than 10 MΩ under standard atmospheric conditions.

FTTM ≥ 1000 horas;
MTTR ≤ 30 min.

(5)Interfaz externa

1. Con función de salida por puerto serie.
2. Con entrada de potencia DC12 V ~ 24 V.
3. Enchufe exterior:

Dibujo de contorno
