Giroscopio de fibra óptica de baja estabilidad de polarización, giroscopio de fibra óptica de bucle abierto de un solo eje

Nombre De La Marca:	Firepower
Número De Modelo:	Se aplicará el procedimiento siguiente:
Cuota De Producción:	1
Precio:	2500~10000 USD
Condiciones De Pago:	T/T
Capacidad De Suministro:	200/month

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

estabilidad de sesgo cero:

≤ 2°/h

Estabilidad de polarización cero (:

≤ 2°/h

Paseo al azar:

≤0.04°/√h (1σ)

Tamaño:

de una longitud igual o superior a 20 mm

Temperatura de almacenamiento:

-55~+85℃

Aplicaciones:

Control de vuelo y navegación de aeronaves

Detalles de empaquetado:

caja de sponge+

Capacidad de la fuente:

200/month

Resaltar:

Solo sensor del girocompás de la fibra óptica de AXIS

Girocompás cercano de la fibra óptica del lazo

Sensor del girocompás de la fibra óptica de la NIEBLA

Descripción del Producto

Giroscopio de fibra óptica de baja estabilidad de polarización, un eje, giroscopio de fibra óptica de lazo abierto

Construido paraaplicaciones industriales y de campo robustas, elMFOG-091Acombinatecnología óptica de precisióncondiseño mecánico robusto. Mantiene unrendimiento preciso bajo vibración (20g, 20-2000Hz)y temperaturas extremas. Coninicio rápido,estructura simple, ylarga vida útil, es laalternativa ideal al Fizoptika VG091parasistemas de estabilización marina, minera y de vehículos.

Composición

Conjunto de trayectoria óptica
Placa de circuito de detección y control de señal
Esqueleto de anillo de fibra óptica, carcasa y otras partes estructurales

Apariencia y dimensiones

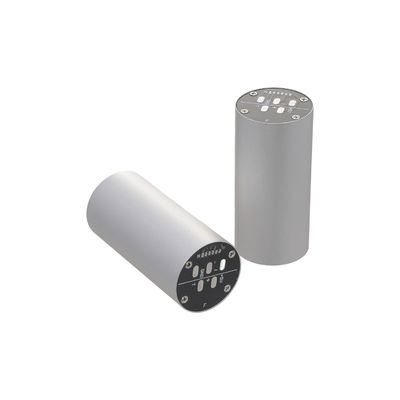

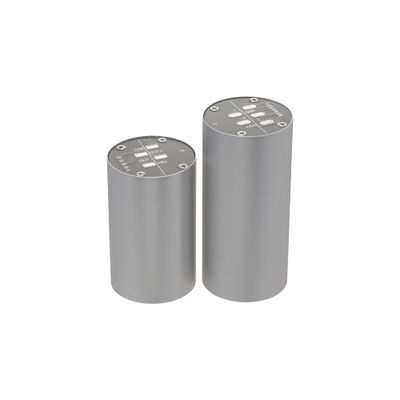

El producto es cilíndrico, con dimensiones generales de φ24 mm × 51,6 mm

Peso

≤30g

Temperatura de funcionamiento

-40℃ a +70℃

Temperatura de almacenamiento

-55℃ a +85℃

Vibración aleatoria

Nivel de vibración aleatoria: 20g, rango de frecuencia: 20Hz a 2000Hz

Parámetros de rendimiento principales

Número de serie	Proyecto	Indicadores de rendimiento
1	Rango (°/s)	±300
2	Factor de escala	7±0.7mv/o/s
3	No linealidad del factor de escala (ppm)	≤1000
4	Estabilidad de polarización cero (10s, 1σ, °/H)	≤2
5	Repetibilidad de polarización cero (1σ, °/H)	≤2
6	Paseo aleatorio angular (°/H 1/2)	≤0.04
7	Polarización cero (°/s)	≤0.05
8	Ancho de banda 3dB Ancho de banda (Hz)	≥450
9	Fuente de alimentación (V)	5±0.15
10	Consumo de energía (W)	≤0.7
11	Dimensión (mm)	φ24×51.6

Interfaces mecánicas y eléctricas

Interfaz mecánica

La superficie cilíndrica del producto es la superficie de instalación, y la abrazadera se utiliza para la instalación.

Requisitos de energía

	+5V
Voltaje	4.85V a 5.15V
Ondulación	20mV
Corriente eléctrica	0.2A

Interfaz eléctrica

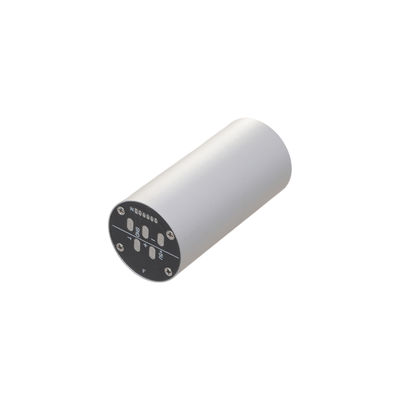

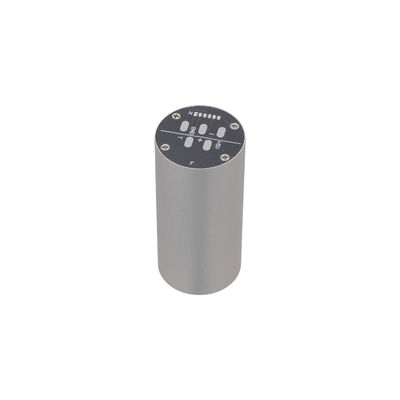

El giroscopio de fibra óptica micro-nano MFOG-091A está conectado eléctricamente al exterior a través de la almohadilla de conexión.

Número	Definición	Observación
1	5V
2	Salida-	Salida diferencial
3	Salida+
4	GND	Toma de tierra de alimentación

Impedancia de salida 1 kΩ, salida de voltaje analógico diferencial.

Figura 2: Definición de nodos
