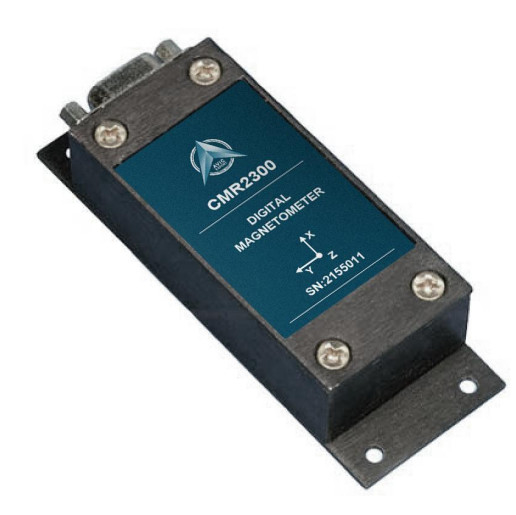

Magnetómetro elegante de tres ejes de Digitaces para la dirección de la fuerza de campo magnético del incidente

un magnetómetro digital elegante de tres ejes detectar la fuerza y la dirección de un campo magnético del incidente

PRODUCCIÓN

El AVIC CMR2300 es un magnetómetro digital elegante de tres ejes para detectar la fuerza y la dirección de un campo magnético del incidente. Los tres de los sensores magnetoresistentes de AVIC se orientan en direcciones ortogonales para medir los componentes del vector de X, de Y y de Z de un campo magnético. Estas salidas del sensor se convierten a los valores digitales de 16 bits usando un convertidor interno del A/D de la delta-sigma. A bordo tiendas de EEPROM la configuración del magnetómetro para la operación constante. La salida de datos es RS-232 lleno-a dos caras serial o RS-485 semidúplex con 9600 o 19.200 tarifas de datos. Una versión del equipo del desarrollo RS-232 está disponible que incluye un programa compatible de la versión parcial de programa de las ventanas, un cable de interfaz, un adaptador de corriente alterna, y un caso que lleva.

▶CARACTERÍSTICA PRINCIPAL

• Alta exactitud sobre el gauss ±1, <0>

• Radio de acción de gauss ±2, <70>

• De tres ejes (X, Y, Z) salidas de Digitaces

• 10 a 154 muestras por el segundo, a elección

• Interfaces de los datos seriales RS-232 o RS-485

• PWB u opciones de aluminio del recinto

• 6-15 interfaz no regulado de la fuente de alimentación de DC de voltio

▶USO • Referencia de la actitud

• El contornear y navegación

• Tráfico y detección del vehículo

• Detección de la anomalía

• Instrumentación del laboratorio

• Sistema de seguridad

Dimensión del PWB y PINOUT

Número el ordenar de INFORMATIOIN QUE ORDENA:

Productos CMR2300-D00-232: PWB solamente (ningún recinto), entrada-salida RS-232

CMR2300-D00-485: PWB solamente (ningún recinto), entrada-salida RS-485

CMR2300-D20-232: Recinto de la Rubor-base, entrada-salida RS-232

CMR2300-D20-485: Recinto de la Rubor-base, entrada-salida RS-485

CMR2300-D21-232: Recinto de la Extendido-base, entrada-salida RS-232

CMR2300-D21-485: Recinto de la Extendido-base, entrada-salida RS-485

CMR2300-D20-232-DEMO: Demo Kit, recinto de la Rubor-base, entrada-salida RS-232

CMR2300-D21-232-DEMO: Demo Kit, recinto de la Extendido-base, RS-232 I
