Sensor de navegación de brújula magnética HMR2300 ± 1 Gauss

Name: Sensor de navegación de brújula magnética HMR2300 ± 1 Gauss
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Nombre De La Marca:	Firepower
Número De Modelo:	CMR2300
Cuota De Producción:	1
Precio:	1300~1500
Condiciones De Pago:	Las tarifas de los productos incluidos en el anexo I se aplicarán a los productos incluidos en el an
Capacidad De Suministro:	100 per month

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

CHINA

Rango de acción:

+/--2 gauss

Resolución:

gauss de 67 m

Error de Hysterisis:

0.01%FS

Error del aumento:

0.05%FS

compense el error:

0.01%FS

Peso:

98g

Detalles de empaquetado:

caja

Supply Ability:

100 per month

Resaltar:

Sensor de la navegación HMR2300

Sensor de la navegación RS-232

Sensor del magnetómetro RS-485

Descripción del Producto

HMR2300 brújula magnética con brújula de ±1 gauss

Especificación

Características	Condiciones	- ¿ Qué?	Tipo de producto	- ¿ Qué es?	Unidades
Fuente de alimentación
Tensión de alimentación	El pin 9 se refiere al pin 5 ((Tierra)	6.5		15	Voltios
Corriente de suministro	V/V = 15V. Con S/R= encendido		27	35	- ¿Qué es?
Temperatura
En funcionamiento	Ambiente	-40 años.		+ 85	°C
Almacenamiento	Ambiental, imparcial	- 55 años		125	°C
El campo magnético
Rango de acción	Escala completa (FS), campo total aplicado	- ¿ Qué pasa?		+2	el de Gauss
Resolución	Campo aplicado para cambiar la salida	67			micro-gauss
Precisión	RSS de todos los errores@+25°C ± 1 gauss ± 2 gauss		0.01 1	0.52 2	% FS % FS
Casi un error	Mejor ajuste en línea recta@+25°C ± 1 gauss ± 2 gauss		0.1 1	0.5 2	% FS % FS
Error de histeria	3 Barreras a través de ±2 gauss@+25°C		0.01	0.02	% FS
Error de repetibilidad	3 Barreras a través de +2 gauss@+25 °C		0.05	0.10	% FS
¿ Qué pasa?	Campo aplicado para lectura cero		0.05	0.10	% FS
- ¿ Por qué no?	Campo aplicado para lectura cero		0.01	0.03	% FS
Temperatura Efectos	Coeficiente de ganancia		- 600. - ¿Qué quieres decir? ±114		ppm/"C
Efectos del suministro eléctrico	Desde +6 a +15V con 1 gauss Campo aplicado		150		ppm/V
Mecánica
Peso	Sólo PCB PCB y recubrimientos sin bridas PCB y recubrimiento con bridas		28 94 98		gramos
Vibración	En funcionamiento 5 a 10 Hz durante 2 horas 10 Hz a 2 kHz durante 30 minutos		10 2.0		En el caso de los G

▶ Principales características

• Alta precisión Más de ± 1 gauss, < 0,5% de escala completa

• Rango de ± 2 gauss, < 70 μgauss Resolución

• Salidas digitales en tres ejes (X, Y, Z)

• 10 a 154 muestras por segundo, seleccionables

• Interfaces de datos serie RS-232 o RS-485

• Opciones de recubrimiento de PCB o aluminio

• Interfaz de alimentación de corriente continua no regulada de 6 a 15 voltios

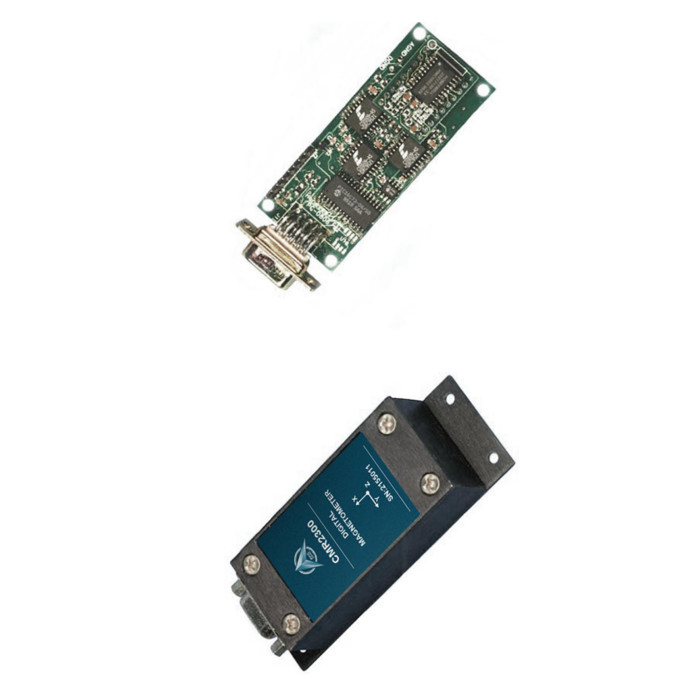

El CMR2300 es un magnetómetro digital inteligente de tres ejes para detectar la fuerza y dirección de un campo magnético incidente.Los tres de los sensores magneto-resistivos están orientados en direcciones ortogonales para medir la XLos componentes vectoriales Y y Z de un campo magnético. Estas salidas de los sensores se convierten en valores digitales de 16 bits utilizando un convertidor A/D delta-sigma interno.Una EEPROM de a bordo almacena la configuración del magnetómetro para un funcionamiento constante. La salida de datos es RS-232 full-duplex en serie o RS-485 half-duplex con 9600 o 19,200 velocidades de datos. Una versión de kit de desarrollo RS-232 está disponible que incluye un programa de demostración compatible con Windows,cable de interfaz, adaptador de CA, y maleta de transporte.

Dimensión del PCB y PINOUT

Sensor de navegación de brújula magnética HMR2300 ± 1 Gauss 0

el sistema de control de las emisiones de gases de efecto invernadero,

CMR2300-D21-485:Recinto de base extendida, RS-485 E/S

CMR2300-D20-232-DEMO:Kit de demostración, carcasa de la base de descarga, RS-232 E/S

CMR2300-D21-232-DEMO: Kit de demostración, recinto de base extendida, RS-232 I/
