Metro magnético de alta resolución, salida de tres ejes del magnetómetro RS232 RS485 Digitaces

Sensor de tres ejes del campo magnético de la salida del magnetómetro RS232 RS485 Digitaces del metro magnético de alta resolución

▶CARACTERÍSTICA PRINCIPAL

• Alta exactitud sobre el gauss ±1, <0>

• Radio de acción de gauss ±2, <70>

• De tres ejes (X, Y, Z) salidas de Digitaces

• 10 a 154 muestras por el segundo, a elección

• Interfaces de los datos seriales RS-232 o RS-485

• PWB u opciones de aluminio del recinto

• 6-15 interfaz no regulado de la fuente de alimentación de DC de voltio

▶USO • Referencia de la actitud

• El contornear y navegación

• Tráfico y detección del vehículo

• Detección de la anomalía

• Instrumentación del laboratorio

• Sistema de seguridad

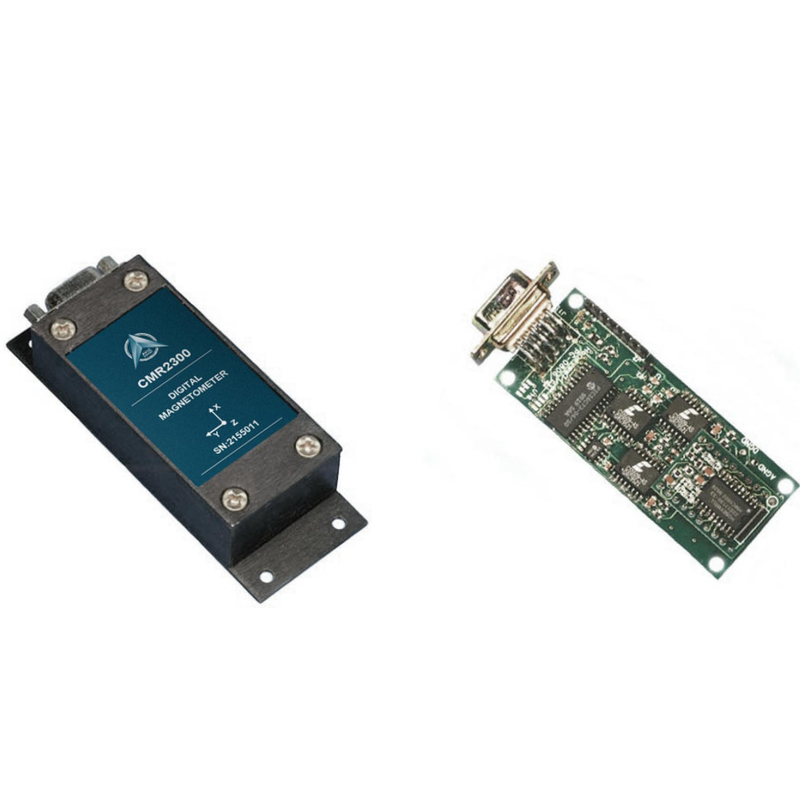

▶La PRODUCCIÓN El AVIC CMR2300 es un magnetómetro digital elegante de tres ejes para detectar la fuerza y la dirección de un campo magnético del incidente. Los tres de los sensores magnetoresistentes de AVIC se orientan en direcciones ortogonales para medir los componentes del vector de X, de Y y de Z de un campo magnético. Estas salidas del sensor se convierten a los valores digitales de 16 bits usando un convertidor interno del A/D de la delta-sigma. A bordo tiendas de EEPROM la configuración del magnetómetro para la operación constante. La salida de datos es RS-232 lleno-a dos caras serial o RS-485 semidúplex con 9600 o 19.200 tarifas de datos. Una versión del equipo del desarrollo RS-232 está disponible que incluye un programa compatible de la versión parcial de programa de las ventanas, un cable de interfaz, un adaptador de corriente alterna, y un caso que lleva.

Especificación

Dimensión del PWB y PINOUT

Número el ordenar de INFORMATIOIN QUE ORDENA:

Productos CMR2300-D00-232: PWB solamente (ningún recinto), entrada-salida RS-232

CMR2300-D00-485: PWB solamente (ningún recinto), entrada-salida RS-485

CMR2300-D20-232: Recinto de la Rubor-base, entrada-salida RS-232

CMR2300-D20-485: Recinto de la Rubor-base, entrada-salida RS-485

CMR2300-D21-232: Recinto de la Extendido-base, entrada-salida RS-232

CMR2300-D21-485: Recinto de la Extendido-base, entrada-salida RS-485

CMR2300-D20-232-DEMO: Demo Kit, recinto de la Rubor-base, entrada-salida RS-232

CMR2300-D21-232-DEMO: Demo Kit, recinto de la Extendido-base, RS-232 I
