| Nombre De La Marca: | Firepower |
| Model Number: | F50 |
| MOQ: | 1 |
| Precio: | Negociable |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 200/month |

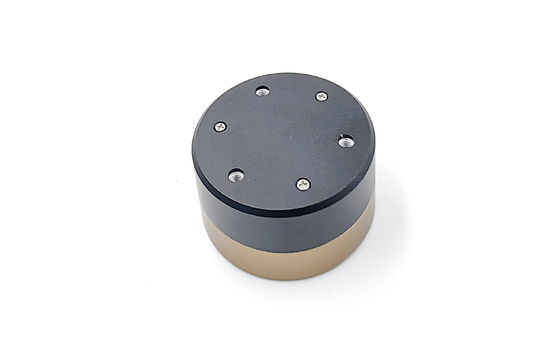

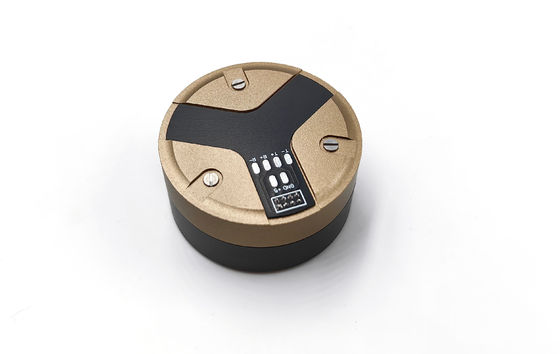

Giro óptico de fibra óptica de eje único de alta estabilidad con salida RS422 para sistema de navegación
Descripción del producto

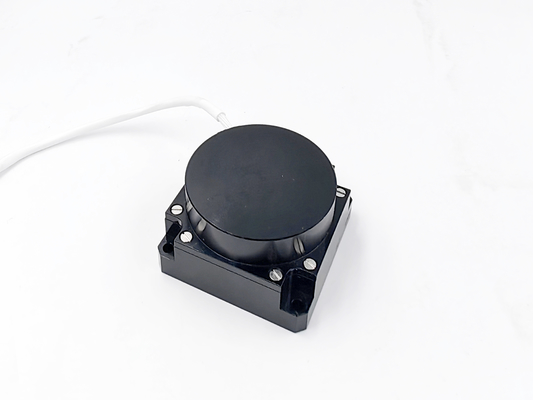

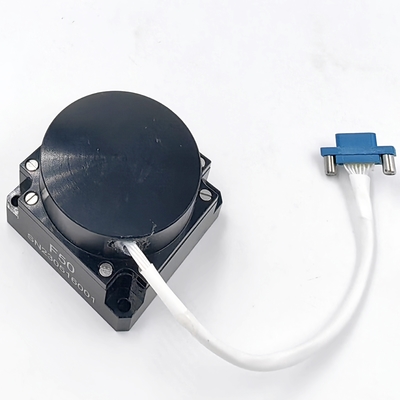

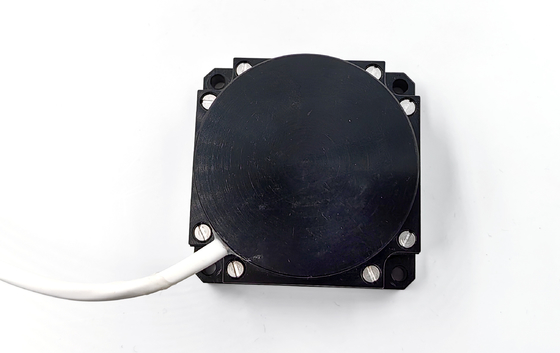

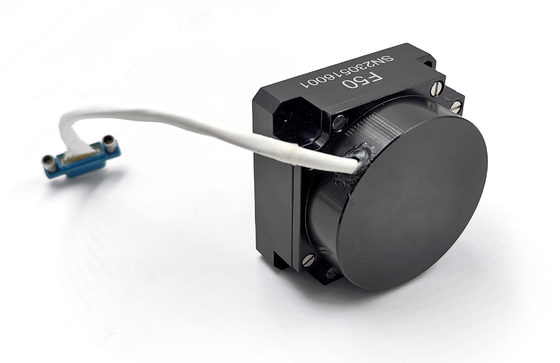

El giroscopio de fibra óptica de un solo eje F50 es un sensor de velocidad angular de precisión media en estado sólido que integra luz, maquinaria y electricidad.El producto tiene las características de una alta precisión, pequeño tamaño, peso ligero, alta fiabilidad y alto coste de rendimiento.
La estabilidad de sesgo cero del producto es igual o inferior a 0,5°/h (10s suave), el ancho de banda de frecuencia de respuesta, fuente de alimentación de corriente continua +5V, potencia inferior a 4W,y se adopta el método de comunicación digital RS422, que es conveniente para los usuarios y es un dispositivo inercial ideal para reemplazar el giroscopio mecánico tradicional.
Áreas de aplicación: aplicaciones en sistemas de navegación inercial de mediana precisión, sistemas de posicionamiento y orientación, sistemas de medición de actitud, sistemas de estabilización por servo, etc.
Composición
a) Unidad de vía óptica: incluida la fuente de luz dopada con erbio, el anillo de fibra, el modulador de fase óptico integrado, el acoplador de fibra, el fotodetector;
b) Unidad de circuito: circuito de conducción de la fuente luminosa, placa de circuito de detección y control de señales;
c) Partes estructurales giroscópicas.
Parámetros técnicos
| Proyecto | Unidad | F50A | F50B | F50C |
| Rango de medición | /s | -500 ~ +500 | ||
| Estabilidad de sesgo cero | °/h, 10 segundos | ≤ 005 | ≤ 01 | ≤ 02 |
| Repetibilidad con sesgo cero | °/h | ≤ 005 | ≤ 01 | ≤ 02 |
| Coeficiente de desplazamiento aleatorio | % √h | ≤ 0006 | ≤ 001 | ≤ 002 |
| No linealidad del factor de escala | ppm | ≤ 30 años | ≤ 40 años | ≤ 50 años |
| Repetibilidad por factores de escala | ppm | ≤ 30 años | ≤ 40 años | ≤ 50 años |
| Asimetría del factor de escala | ppm | ≤ 30 años | ≤ 40 años | ≤ 50 años |
| Tiempo de inicio | El S | ≤ 1 año | ||
| Ancho de banda | HZ | 500 | ||
| Fuente de alimentación | V. | Se aplicarán las siguientes medidas:15 | ||
| El poder | No | ≤ 6 años | ||
| Temperatura de funcionamiento | °C | -40 ~ +70 | ||
| Temperatura de almacenamiento | °C | -55 ~ +85 | ||
| Vibración | El valor de las emisiones de gases de efecto invernadero | 20~2000,0.06 | ||
| Impacto | Gm,ms | 3,011 | ||
| Tasa de Baud | bps | 921600 ((Personalizable) | ||
| Modo de salida | / | Se trata de un sistema de seguridad. | ||
| Conector | / | El número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción. | ||
| Dimensiones generales | En el caso de los | 50*50*32 | ||
| Dimensiones de la instalación | En el caso de los | 43*43 | ||
Forma y dimensiones de la instalación
Dimensión total: (unidad: mm)
Se aplicará el método de ensayo de la norma de calidad.
Caras de montaje de 50 x 50 mm
Dimensiones de la instalación: 41 x 41, 4 tornillos de m3
Peso:220±30 gramos
