Detalles de los productos

Hogar Productos

Micro giroscopio de fibra óptica de nano grado industrial FOG salida analógica

Nombre De La Marca:	Firepower
Número De Modelo:	FCG24D
Cuota De Producción:	1
Precio:	1600 USD
Condiciones De Pago:	T/T
Capacidad De Suministro:	100/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

Modo de salida:

Análogo

Conector:

Placa de soldadura

Eje de la medida:

Consumo:

≤0.7w

Fuente de alimentación:

5 (±0.15) V

Paseo al azar:

≤0.1°/√h (1σ)

Detalles de empaquetado:

Caja de Sponge+

Capacidad de la fuente:

100/mes

Resaltar:

Giroscopio de soldadura de la fibra óptica de la placa

Giroscopio nano micro de la fibra óptica

Girocompás de la fibra óptica de la alta exactitud

Descripción del Producto

Giroscopio de fibra óptica micro-nano de bajo costo y alta precisión FOG

1 Alcance

Este documento especifica los requisitos y métodos para el uso y mantenimiento del giroscopio de fibra óptica micro-nano FCG-24 (en adelante, el producto).

2 Referencias y Estándares

GJB1649-1993 Programa de Control ESD para Productos Electrónicos

3 Definiciones

Ninguna.

4 Introducción del producto

4.1 Descripción general del producto

El giroscopio de fibra óptica micro-nano FCG-24 (en adelante, este producto) es un sensor de velocidad angular que integra óptica con salida analógica, mecánica y electrónica. Se basa en el efecto Sagnac, integra una variedad de dispositivos de fibra micro-nano y realiza el proceso de detección mediante la detección, el procesamiento y la retroalimentación de la diferencia de fase generada por dos haces de luz que se propagan en direcciones opuestas.

Este producto se compone principalmente de componentes de trayectoria óptica, componentes de circuito y componentes estructurales. Tiene las características de estructura simple, sin partes móviles, sin partes de desgaste, inicio rápido, tamaño pequeño, peso ligero, etc. Y se puede aplicar al control de actitud y la medición del portador.

4.2 Composición

El producto se compone principalmente de los siguientes componentes:

A) un conjunto de trayectoria óptica;

B) Placa de circuito de señal de detección y control;

C) Esqueleto de anillo de fibra óptica, carcasa y otras partes estructurales;

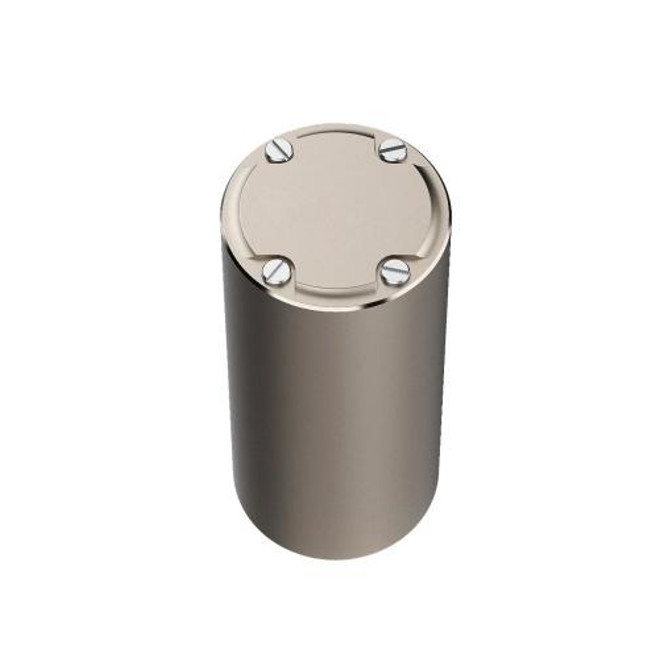

4.3 Apariencia y dimensión

El producto es cilíndrico, con dimensiones generales de φ24 mm × 40 mm

Fig. 1 Dibujo de contorno del giroscopio de fibra óptica micro-nano MFOG-24

4.4 Peso

≤40g.

4.5 Temperatura de funcionamiento

-40℃~+65℃.

4.6 Temperatura de almacenamiento

-55℃~+85℃.

4.7 Vibración aleatoria

Nivel de vibración aleatoria: 20g, rango de frecuencia: 20Hz ~ 2000Hz.

Tabla 1 Parámetros de rendimiento principales

Artículos	MFOG24D	Unidad
Modo de salida	Analógico
Conector	Placa de soldadura
Eje	1
Consumo	≤0.7	w
Fuente de alimentación	5(±0.15)	V
Paseo aleatorio	≤0.1	°/√h(1σ)
Rango	≥500	°/s
Sesgo (10s,1σ)	≤2	°/h
Sesgo (Allan)	≤0.2	°/h
Repetibilidad del sesgo (Allan)	≤0.2	°/h
Factor de escala	4	mv/° /s
No linealidad del factor de escala	≤1000	PPM(1σ)
Tiempo de inicio	≤1	s
Ancho de banda	450	Hz
Temperatura de trabajo	-45~+70	℃
Temperatura de almacenamiento	-55~+85	℃
Vibración	20~2000,0.04	Hz,g²/Hz
Dimensiones	Φ24*40	mm
Peso	≤30	g
