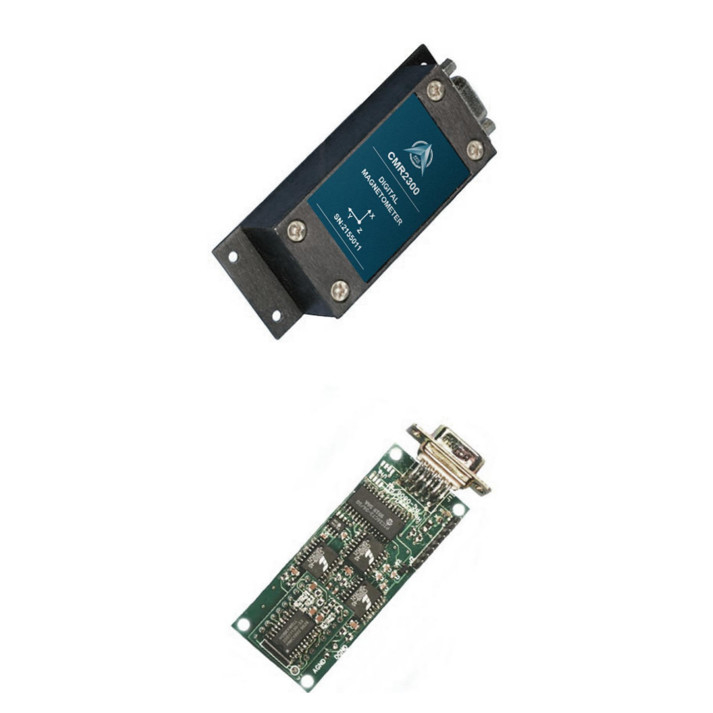

Sensor del reemplazo del imán de AXIS de la salida de Digitaces del magnetómetro HMR2300 3

Sensor de reemplazo del magnetómetro HMR2300 con salida digital de 3 ejes, magnetómetro de alta precisión

Especificación

El CMR2300 es un magnetómetro digital inteligente de tres ejes para detectar la fuerza y dirección de un campo magnético incidente.Los tres de los sensores magneto-resistivos están orientados en direcciones ortogonales para medir la XLos componentes vectoriales Y y Z de un campo magnético. Estas salidas de los sensores se convierten en valores digitales de 16 bits utilizando un convertidor A/D delta-sigma interno.Una EEPROM de a bordo almacena la configuración del magnetómetro para un funcionamiento constante. La salida de datos es RS-232 full-duplex en serie o RS-485 half-duplex con 9600 o 19,200 velocidades de datos. Una versión de kit de desarrollo RS-232 está disponible que incluye un programa de demostración compatible con Windows,cable de interfaz, adaptador de CA, y maleta de transporte.

▶ Principales características

• Alta precisión Más de ± 1 gauss, < 0,5% de escala completa

• Rango de ± 2 gauss, < 70 μgauss Resolución

• Salidas digitales en tres ejes (X, Y, Z)

• 10 a 154 muestras por segundo, seleccionables

• Interfaces de datos serie RS-232 o RS-485

• Opciones de recubrimiento de PCB o aluminio

• Interfaz de alimentación de corriente continua no regulada de 6 a 15 voltios

Dimensión del PCB y PINOUT

Información de pedido Número de pedido:

Productos CMR2300-D00-232:Sólo PCB (sin recubrimiento), RS-232 E/S

CMR2300-D00-485: Solo PCB (sin recubrimiento), RS-485 E/S

CMR2300-D20-232: Revestimiento con base de chapa, RS-232 E/S

CMR2300-D20-485: Revestimiento con base de chapa, RS-485 E/S

CMR2300-D21-232 :Esqueleto de base extendida, RS-232 E/S

CMR2300-D21-485:Recinto de base extendida, RS-485 E/S

CMR2300-D20-232-DEMO:Kit de demostración, carcasa de la base de descarga, RS-232 E/S

CMR2300-D21-232-DEMO: Kit de demostración, recinto de base extendida, RS-232 I/
