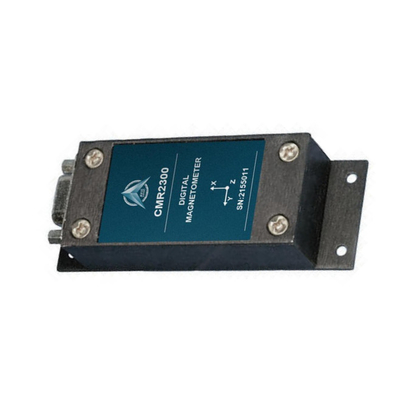

El sensor del norte verdadero del ángulo de desvío substituye la alta capacidad de producción HMR2300

Nombre De La Marca:	Firepower
Número De Modelo:	CMR2300
Cuota De Producción:	1
Precio:	1300~1500
Condiciones De Pago:	Las tarifas de los productos incluidos en el anexo I se aplicarán a los productos incluidos en el an
Capacidad De Suministro:	1000 por mes

Información detallada

Lugar de origen:

China

Rango de acción:

+/--2 gauss

Resolución:

gauss de 67 m

Error de Hysterisis:

0.01%FS

Error del aumento:

0.05%FS

compense el error:

0.01%FS

Peso:

98g

Gama de la medida:

+/--2 gauss

Fuente de alimentación:

6.5~15v

Detalles de empaquetado:

caja

Capacidad de la fuente:

1000 por mes

Resaltar:

Descripción del Producto

Sensor de ángulo de guiñada True North Reemplazar HMR2300 Precio bajo Alta capacidad de producción de buscador de ángulo de guiñada

▶ CARACTERÍSTICA PRINCIPAL

• Alta precisión sobre ±1 gauss, <0.5% Escala completa

• Rango de ±2 gauss, <70 µgauss Resolución

• Tres ejes (X, Y, Z) Salidas digitales

• 10 a 154 muestras por segundo, seleccionable

• Interfaces de datos serie RS-232 o RS-485

• Opciones de carcasa de PCB o aluminio

• Interfaz de fuente de alimentación no regulada de 6-15 voltios CC

Especificación

Características	Condiciones	Mín.	Típ.	Máx.	Unidades
Fuente de alimentación
Tensión de alimentación	Pin 9 referenciado al Pin 5 (Tierra)	6.5		15	Voltios
Corriente de suministro	Vsuministro = 15V. Con S/R= Encendido		27	35	mA
Temperatura
Funcionamiento	Ambiente	-40		+85	℃
Almacenamiento	Ambiente, sin polarización	-55		125	℃
Campo magnético
Rango	Escala completa (FS), campo total aplicado	-2		+2	gauss
Resolución	Campo aplicado para cambiar la salida	67			micro-gauss
Precisión	RSS de todos los errores@+25℃ ±1 gauss ±2 gauss		0.01 1	0.52 2	%FS %FS
Error de linealidad	Mejor ajuste de línea recta@+25℃ ±1 gauss ±2 gauss		0.1 1	0.5 2	%FS %FS
Error de histéresis	3 barridos a través de ±2 gauss@+25°℃		0.01	0.02	%FS
Error de repetibilidad	3 barridos a través de +2 gauss@+25°C		0.05	0.10	%FS
Error de ganancia	Campo aplicado para lectura cero		0.05	0.10	%FS
Error de offset	Campo aplicado para lectura cero		0.01	0.03	%FS
Temperatura Efecto	Coeficiente de ganancia		-600 ±114		ppm/"C
Efecto de la fuente de alimentación	De +6 a +15 V con 1 gauss de campo aplicado		150		ppm/V
Mecánico
Peso	Solo PCB PCB y carcasa sin brida PCB y carcasa con brida		28 94 98		gramos
Vibración	Funcionamiento 5 a 10 Hz durante 2 horas 10 Hz a 2 kHz durante 30 minutos		10 2.0		mm g
