Dirección del sensor direccional del ángulo sin el título del desvío del metro del gauss de la precisión de la deriva

Name: Dirección del sensor direccional del ángulo sin el título del desvío del metro del gauss de la precisión de la deriva
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Nombre De La Marca:	Firepower
Número De Modelo:	CMR2300
Cuota De Producción:	1
Precio:	1300~1500
Condiciones De Pago:	Las tarifas de los productos incluidos en el anexo I se aplicarán a los productos incluidos en el an
Capacidad De Suministro:	1000 por mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Rango de acción:

+/--2 gauss

Resolución:

gauss de 67 m

Error de Hysterisis:

0.01%FS

Error del aumento:

0.05%FS

compense el error:

0.01%FS

Fuente de alimentación Efiect:

From+6 a +15V con campo aplicado de 1 gauss

Detalles de empaquetado:

caja

Capacidad de la fuente:

1000 por mes

Resaltar:

sensor del ángulo 15V

Ningún metro del gauss de la deriva

Desvíese dirigiendo el metro del gauss

Descripción del Producto

Dirección del sensor direccional del ángulo sin el transductor del título del desvío del metro del gauss de la precisión de la deriva

Especificación

Características	Condiciones	Minuto	Tipo	Máximo	Unidades
Fuente de alimentación
Voltaje de fuente	El Pin 9 se refirió a Pin 5 (la tierra)	6,5		15	Voltios
Fuente actual	Vsupply = 15V. Con S/R= encendido		27	35	mA
Temperatura
Funcionamiento	Ambiente	-40		+85	℃
Almacenamiento	Ambiente, imparcial	-55		125	℃
Magnetc Fleld
Gama	Completo (FS), campo total aplicado	-2		+2	gauss
Resolución	Campo aplicado para cambiar salida	67			micro-gauss
Exactitud	RSS de todo el ℃ de errors@+25 gauss ±1 gauss ±2		0,01 1	0,52 2	%FS %FS
Error de Lneariby	℃ recto de line@+25 del mejor ajuste gauss ±1 gauss ±2		0,1 1	0,5 2	%FS %FS
Error de Hysterisis	3 barridos a través del °℃ de 2gauss@+25 del ±		0,01	0,02	%FS
Error de la repetibilidad	°C de Across+2gauss@+25 de 3 barridos		0,05	0,10	%FS
Aumento Enror	Campo aplicado para la lectura cero		0,05	0,10	%FS
Compense Ermor	Campo aplicado para la lectura cero		0,01	0,03	%FS
Temperatura Efecto	Coeficiente de aumento		-600 ±114		PPM “C
Fuente de alimentación Efiect	From+6 a +15V con campo aplicado de 1 gauss		150		ppm/V
Mecánico
Peso	PWB solamente PWB y recinto No-ensanchado PWB y recinto ensanchado		28 94 98		gramos
Vibración	Funcionamiento 5 a 10Hz por 2 horas 10Hz a 2kHz por 30 minutos		10 2,0		milímetro g

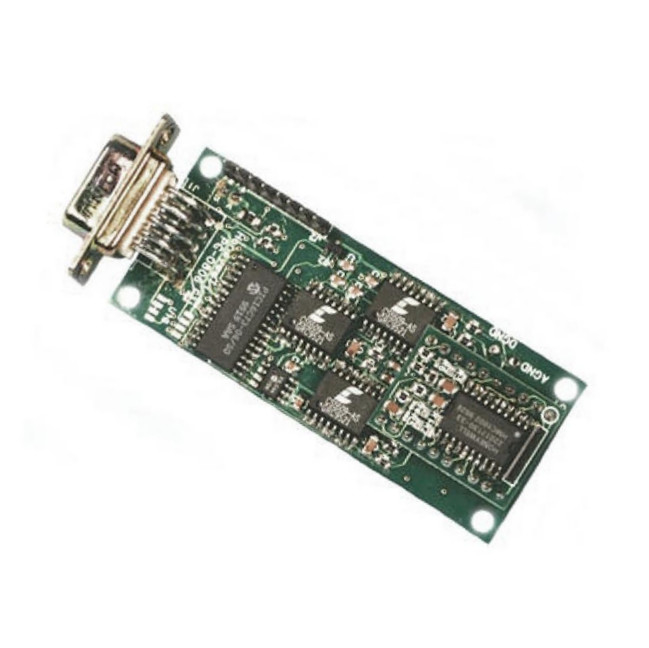

El AVIC CMR2300 es un magnetómetro digital elegante de tres ejes para detectar la fuerza y la dirección de un campo magnético del incidente. Los tres de los sensores magnetoresistentes de AVIC se orientan en direcciones ortogonales para medir los componentes del vector de X, de Y y de Z de un campo magnético. Estas salidas del sensor se convierten a los valores digitales de 16 bits usando un convertidor interno del A/D de la delta-sigma. A bordo tiendas de EEPROM la configuración del magnetómetro para la operación constante. La salida de datos es RS-232 lleno-a dos caras serial o RS-485 semidúplex con 9600 o 19.200 tarifas de datos. Una versión del equipo del desarrollo RS-232 está disponible que incluye un programa compatible de la versión parcial de programa de las ventanas, un cable de interfaz, un adaptador de corriente alterna, y un caso que lleva.

Dimensión del PWB y PINOUT

Dirección del sensor direccional del ángulo sin el título del desvío del metro del gauss de la precisión de la deriva 0

MAGNETÓMETRO de CMR2300 DIGITAL (1).pdf
