Giroscopio nano micro de la fibra óptica, Rate Sensor With Digital Output angular

Nombre De La Marca:	Firepower
Número De Modelo:	FCG24
Cuota De Producción:	1
Precio:	1600 USD
Condiciones De Pago:	T/T
Capacidad De Suministro:	100/month

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

Modo de salida:

RS422

Rango de acción:

≥500°/s

Prejuicio (Allan):

≤0.2°/h

Consumo:

≤0.7w

Fuente de alimentación:

5 (±0.15) V

Paseo al azar:

≤0.04°/√h (1σ)

Factor de escala:

4 mv/° /s

Detalles de empaquetado:

Caja de Sponge+

Capacidad de la fuente:

100/month

Resaltar:

Giroscopio de la fibra óptica de la salida RS422

La óptica de integración Rate Sensor angular

Fibra nana micro Rate Sensor angular

Descripción del Producto

Sensor de velocidad angular de giroscopio de fibra óptica micro-nano que integra la óptica con la salida digital

1 Ámbito de aplicación

El presente documento especifica los requisitos y métodos para el uso y mantenimiento del giroscopio de fibra óptica micro-nano MFOG-24 (producto en abreviatura).

2 Referencias y normas

GJB1649-1993 Las disposiciones de la legislación de los Estados miembros Programa de control de la DSE para productos electrónicos

3 Definiciones

No hay ninguna.

4 Introducción del producto

4.1 Descripción general del producto

El giroscopio de fibra óptica micro-nano MFOG-24 (en lo sucesivo, "el presente producto") es un sensor de velocidad angular que integra la óptica con la salida digital, la mecánica y la electrónica.Se basa en el efecto Sagnac., integra una variedad de dispositivos de micro-nano fibra, y realiza el proceso de detección mediante la detección,procesamiento y retroalimentación de la diferencia de fase generada por dos haces de luz que se propagan en direcciones opuestas.

Este producto está compuesto principalmente de componentes de trayectoria óptica, componentes de circuito y componentes estructurales.tamaño pequeño, peso ligero y así sucesivamente. y puede aplicarse a ese control de actitud y medición del portador.

4.2 Composición

El producto está compuesto principalmente por los siguientes componentes:

A) un conjunto de vías ópticas;

B) Placa de circuito de detección y control de señales;

C) El esqueleto, la cáscara y otras partes estructurales del anillo de fibra óptica;

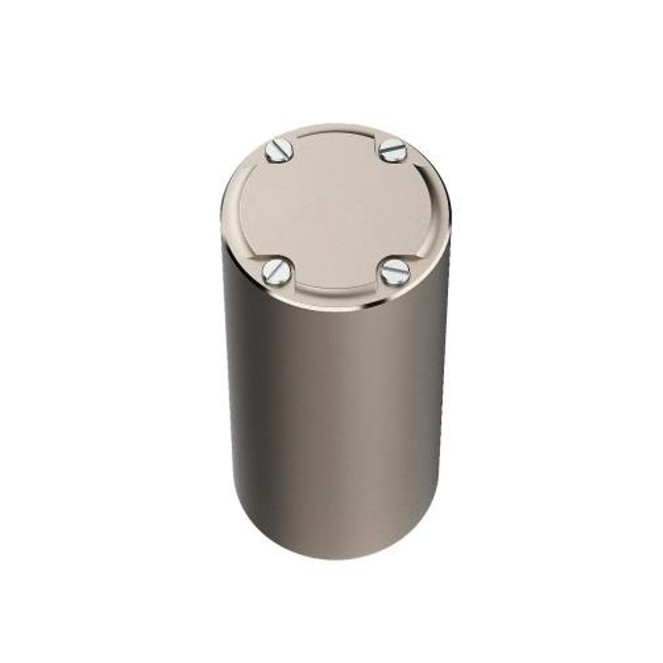

4.3 Aspecto y dimensiones

El producto es cilíndrico, con dimensiones globales de φ24 mm × 40 mm

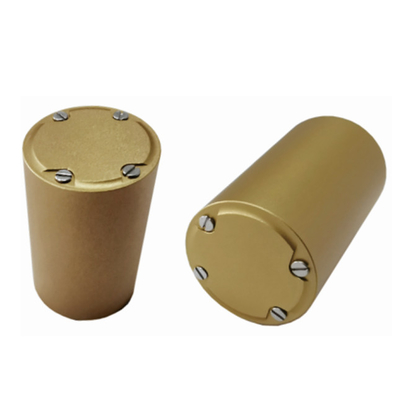

Giroscopio nano micro de la fibra óptica, Rate Sensor With Digital Output angular 0

Cuadro 1 Principales parámetros de rendimiento

Las partidas	MFOG24	Unidad
Señales de salida	El número de teléfono:
Conector	Placas de soldadura
Eje	1
Consumo	≤ 15	- ¿ Qué?
Fuente de alimentación	5 (± 0,15)	V.
Paseo al azar	≤ 004	°/√h(1σ)
Rango de acción	≥ 500	°/s
Bias (10s,1σ)	≤ 15	°/h
Prejuicios (Allan)	≤ 04	°/h
Repetibilidad de sesgos (Allan)	≤ 04	°/h
Factor de escala	3600	(LSB/o /s)
Factor de escala No linealidad	≤ 300	PPM ((1σ)
Tiempo de arranque	≤ 1 año	el
Ancho de banda	300	HZ
Trabajo temporal.	-45 ~ +70	°C
Mantenga la temperatura.	-55 ~ +85	°C
Vibración	20~2000,0.04	El valor de las emisiones de gases de efecto invernadero
Las dimensiones	Φ24*40	En el caso de los
Peso	≤ 30 años	G
