Giroscopio de fibra óptica micro-nano integrado de alta precisión FOG con estabilidad de sesgo cero ≤ 0,8°/h 10 s

Nombre De La Marca:	Firepower
Número De Modelo:	MFOG-910A
Cuota De Producción:	1 piezas
Precio:	Negociable
Condiciones De Pago:	Las tarifas de los productos incluidos en el anexo I se aplicarán a los productos incluidos en el an
Capacidad De Suministro:	500 piezas al mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Shenzhen, China

Certificación:

Rango de medición:

- 240 °C a + 240 °C por segundo

estabilidad de sesgo cero:

≤ 0,8°/h ((10s, 1

Repatibilidad de sesgo cero:

Se aplican las siguientes medidas:

Coeficiente de desplazamiento aleatorio:

≤ 0,02°/√h

Factor de escala:

47 ± 5

Hora de inicio:

≤ 2 s

Ancho de banda:

≥ 300 Hz

Fuente de alimentación:

5 ± 0.25, ± 12

El poder:

≤1W

Temperatura de funcionamiento:

-45 °C a + 70 °C

Temperatura de almacenamiento:

-55~+85°C

Vibración:

20~2000 Hz, 0,04 g2/Hz

Impacto:

30 g, 11 ms

Modo de salida:

Voltado analógico

Conector:

pines de soldadura

Las dimensiones generales:

No se puede utilizar para la fabricación de productos químicos.

Detalles de empaquetado:

esponja y caja

Capacidad de la fuente:

500 piezas al mes

Resaltar:

Giroscopio de la fibra óptica de la alta precisión

Giroscopio de fibra óptica integrada micro-nano

Giroscopio de fibra óptica con estabilidad de sesgo cero

Descripción del Producto

Especificaciones

No.	Artículos	Valor
1	Rango (°/s)	±240
2	Factor de escala(mV/o/s)	47±5
3	No linealidad del factor de escala (ppm)	≤1000
4	Estabilidad de polarización (10s,1σ, °/h)	≤0.8
5	Repetibilidad de polarización (1σ,o/h)	≤0.8
6	Ancho de banda de 3dB (Hz)	≥1000
7	Paseo aleatorio(o/√h)	≤0.02
8	Fuente de alimentación (V)	5+0.25 +12
9	Consumo de energía (W)	≤1.5
10	Impacto (g)	≥1500
11	Aceleración (g)	≥70
12	Vida útil años (Evaluación computacional)	≥15
13	MTBF (Evaluación computacional)	≥100000

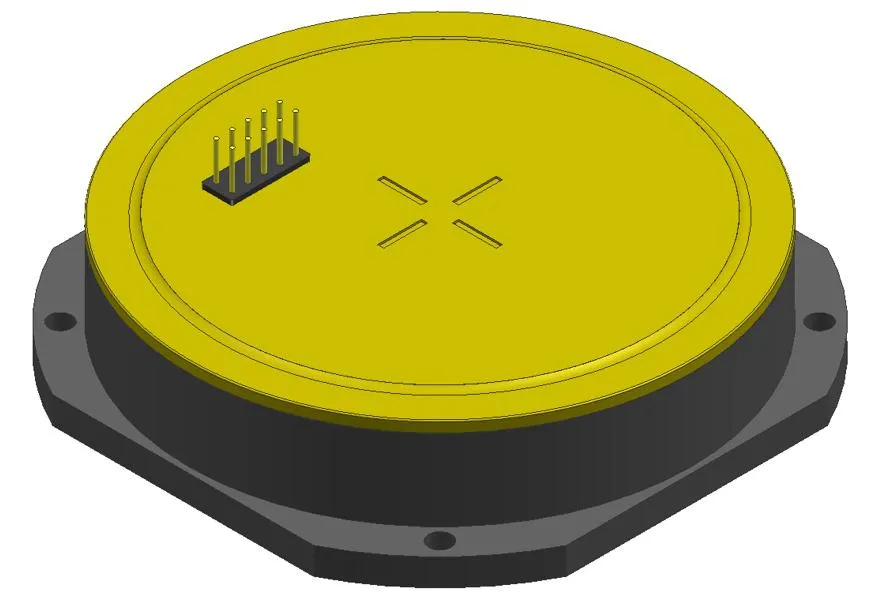

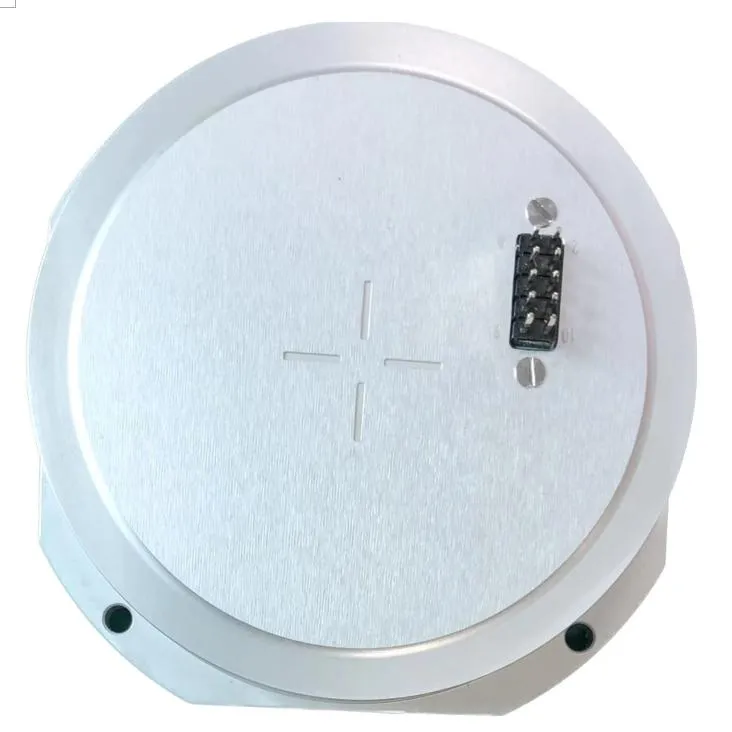

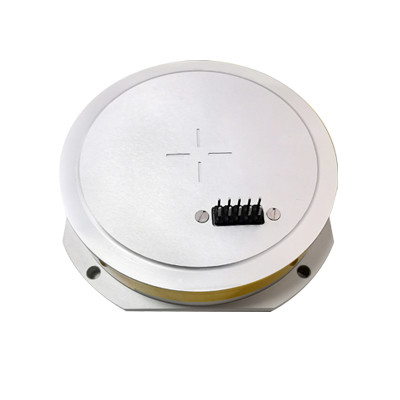

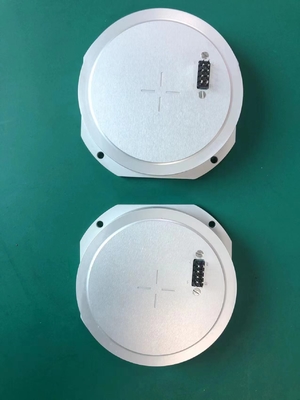

Giroscopio de fibra óptica micro-nano integrado de alta precisión FOG con estabilidad de sesgo cero ≤ 0,8°/h 10 s 0
1Introducción
1.1Revisión del producto
El giróscopo de fibra MFOG-910 (en adelante, este producto) es un sensor de velocidad angular que integra luz, mecánica y eléctrica. Basado en el efecto Sagnac, integra una variedad de dispositivos de fibra micro-nano de alta fiabilidad para lograr el proceso de detección mediante la detección, el procesamiento y la retroalimentación de la diferencia de fase generada por dos haces de luz que se propagan en la dirección opuesta. Este producto realiza una medición de velocidad de rotación ultra alta a través del rediseño de la óptica, el soporte estructural y los algoritmos de control.
Este producto se compone principalmente de componentes de trayectoria óptica, componentes de circuito y componentes estructurales. Tiene las características de estructura simple, sin partes móviles, sin partes de desgaste, resistencia al impacto, inicio rápido, tamaño pequeño, peso ligero y alta fiabilidad. Se puede aplicar al control y la medición de los portadores de movimiento.
1.2Composición
El producto se compone principalmente de los siguientes componentes:
a) componentes de trayectoria óptica;
b) Placa de circuito de señal de detección y control;
c) Esqueleto de anillo de fibra óptica, carcasa y otras partes estructurales;
1.3Tamaño
82mm×82mm×19.5mm(no incluye enchufe).

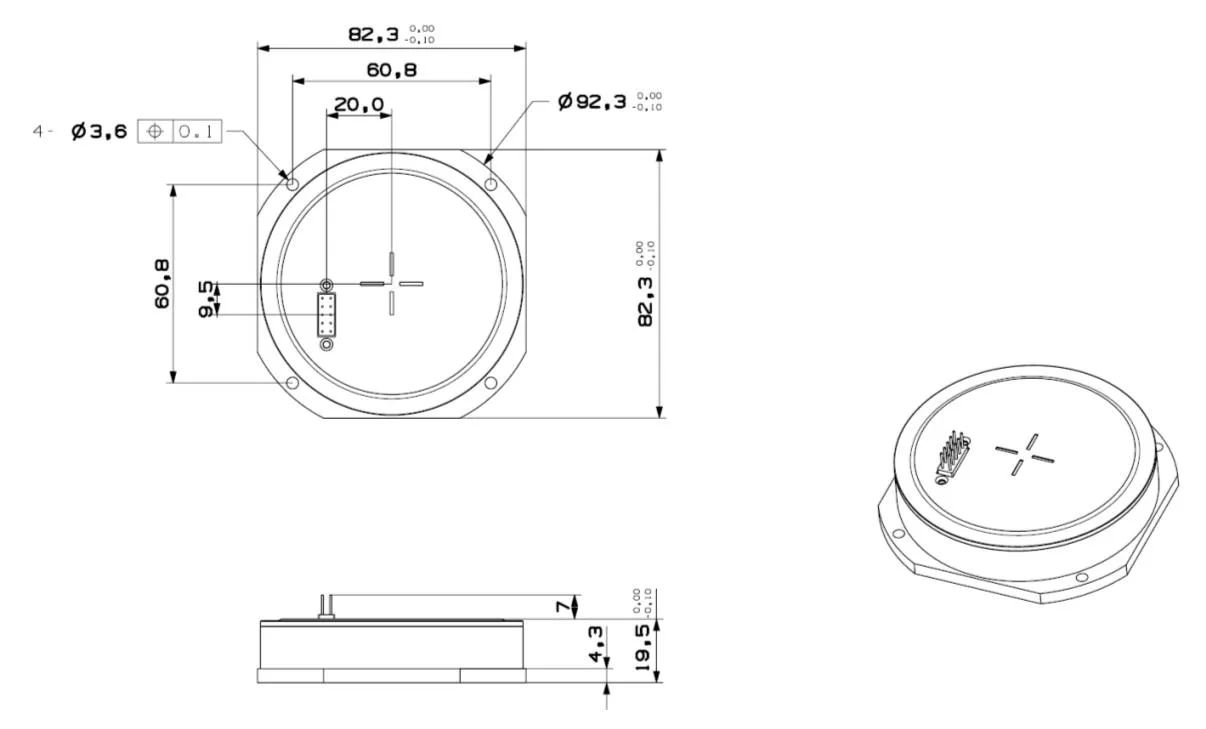

Tamaño

Interfaz eléctrica

No.	Definición	Observación
1	5V	El consumo de energía es inferior a 1W
2	12V
3	Salida	Salida diferencial con AGND
4	-12V
5	AGND	GND analógico
6	GND
7	nulo
8	GND	GND de alimentación
9	TS	Señal del sensor de temperatura TMP Relaciones de conversión T=(TS-750)/10+25 La unidad es mV, T es la temperatura en Celsius

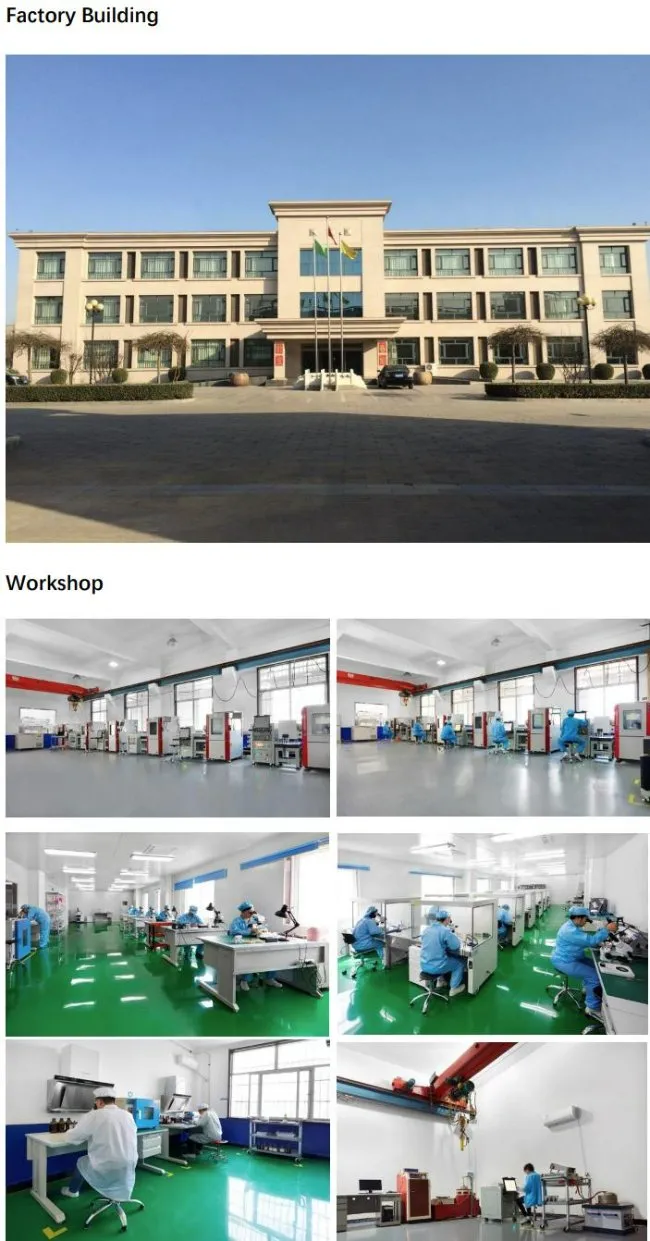

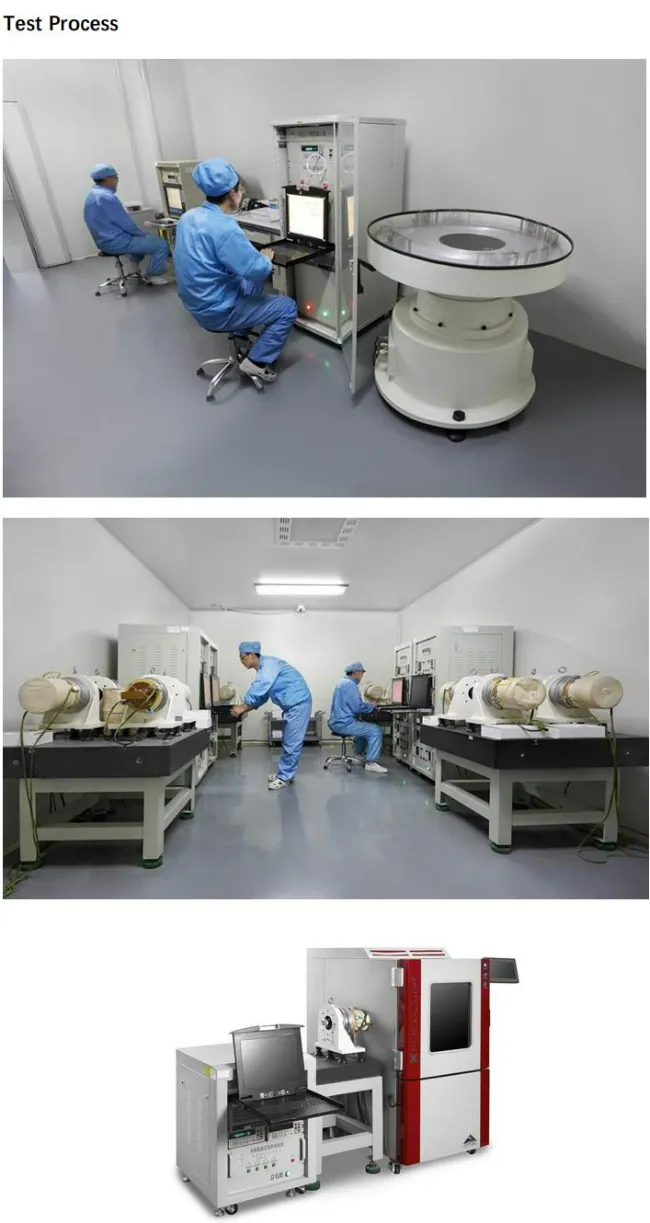

Empresa y producción
