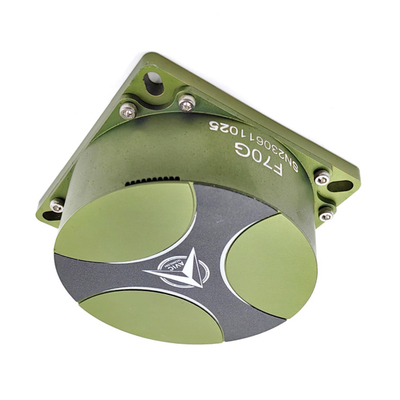

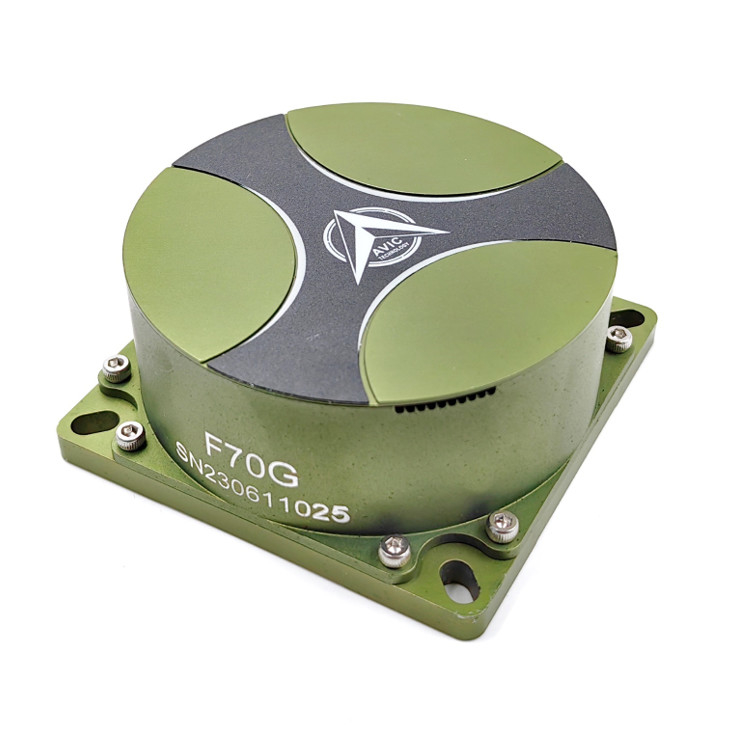

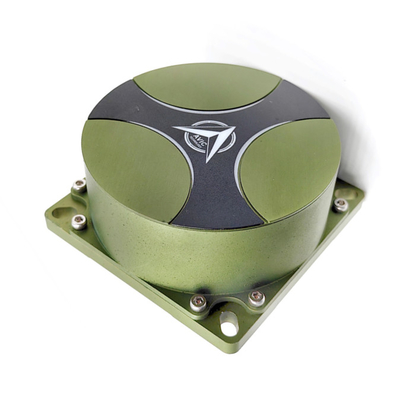

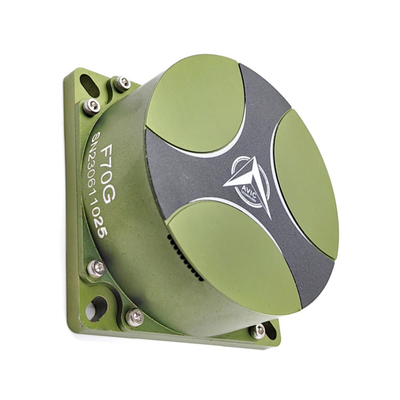

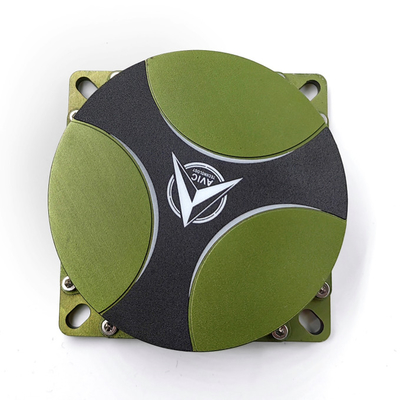

Giroscopio óptico estable para el sistema de navegación integrado

Nombre De La Marca:	Firepower
Número De Modelo:	F70G
Cuota De Producción:	1
Precio:	Negociable
Condiciones De Pago:	T/T
Capacidad De Suministro:	200/month

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Rango de medición:

-800°/s~+800°/s

Repetibilidad de polarización cero:

<=0,1°/hora

estabilidad de sesgo cero:

<=0,1°/hora

Factor de escala:

El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones

Modo de comunicación:

RS422

Temperatura de funcionamiento:

-45℃~+60℃

Temperatura de almacenamiento:

-55℃~+75℃

No linealidad del factor de escala:

<50 ppm

Repetibilidad por factores de escala:

<50 ppm

Válvula de alimentación:

5 V

Detalles de empaquetado:

Caja de Sponge+

Capacidad de la fuente:

200/month

Resaltar:

giroscopio óptico estable

Giroscopio óptico para helicóptero

Giroscopio de fibra óptica para helicópteros

Descripción del Producto

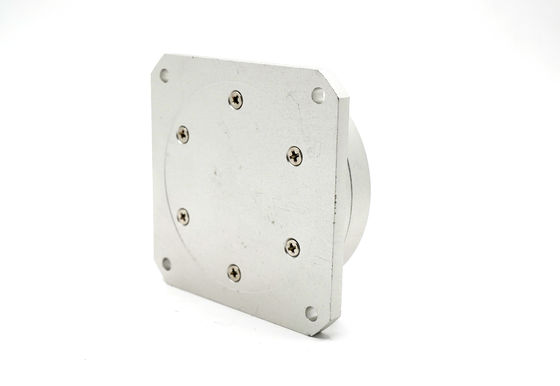

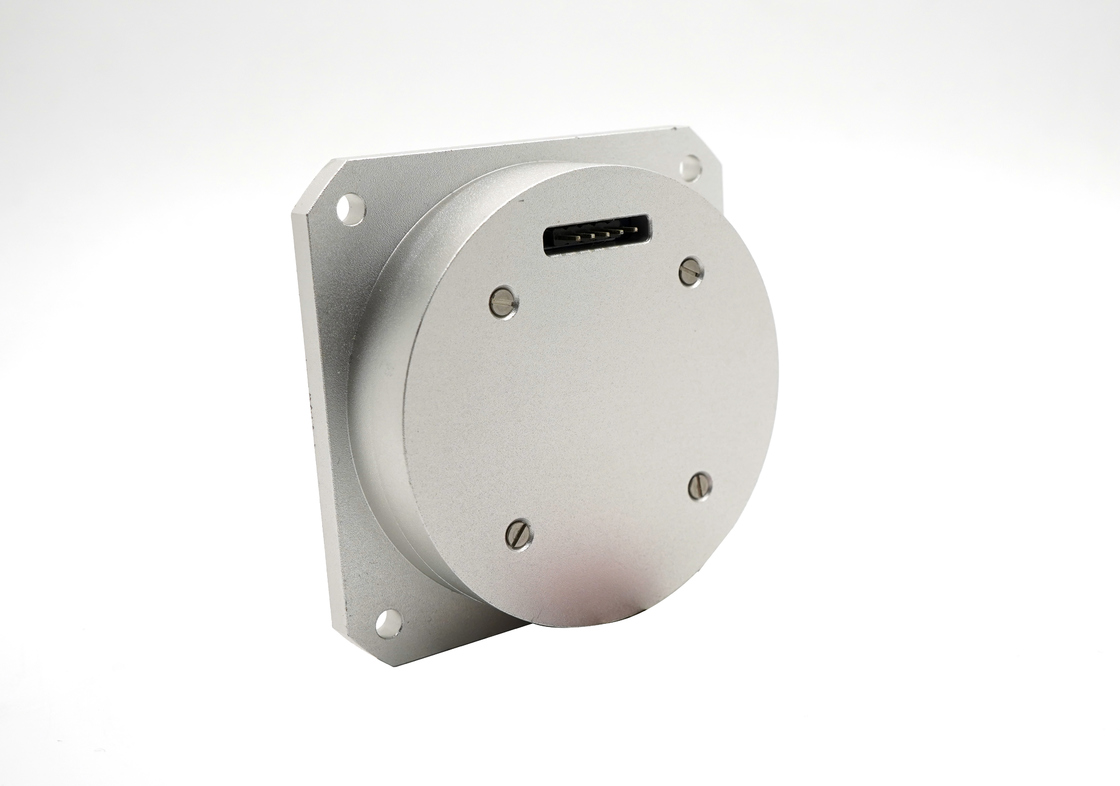

Giroscopio Óptico Estable para Sistema de Navegación Integrado Sensor de Giroscopio Dinámico

Especificaciones del Producto

Atributo	Valor
Rango de Medición	-800°/s~+800°/s
Repetibilidad de polarización cero	<=0.1°/h
Estabilidad de polarización cero	<=0.1°/h
Factor de escala	45000× (1±5%)SP/°/s
Modo de Comunicación	RS422
Temperatura de funcionamiento	-45℃～+60℃
Temperatura de almacenamiento	-55℃～+75℃
No linealidad del factor de escala	<50ppm
Repetibilidad del factor de escala	<50ppm
Voltaje de alimentación	5v

Dimensiones

Características Principales

Diseño totalmente de fibra: larga vida útil, tamaño de paquete pequeño, alta estabilidad y mayor resistencia a las interferencias.
Polarizador de fibra integrado: mínima pérdida de inserción y alta relación de extinción, que ofrece mayor resistencia a la temperatura y a los golpes mecánicos, así como a las vibraciones intensas.
Paquete compacto y fiable: operativamente robusto para todo tipo de entornos, ideal para una amplia gama de aplicaciones tanto en áreas civiles como militares.
Tecnología QuichLaunch: tiempo de activación mínimo sin necesidad de calibración externa.
Longitud de onda óptima: mejora la sensibilidad en un 50% con la misma estructura, tamaño y costo.
Aislamiento y compresión de ruido: reduce significativamente la caminata aleatoria del ángulo.
Tecnología SelfTrack: mejora el rango dinámico del giroscopio.

Aplicaciones

UAV/AUV/Helicóptero
Armas nucleares tácticas
Aeronáutica y astronáutica
Sistema de navegación integrado
Estabilización de plataforma inercial
Navegación de vehículos

Características de Rendimiento

Nº	Parámetro	F70G	Unidad	Observaciones
1	Velocidad angular máxima	±800	°/s
2	Factor de escala	45000× (1±5%)	SP/°/s
3	No linealidad del factor de escala a temperatura ambiente	≤50	ppm	@25℃
4	Repetibilidad del factor de escala a temperatura ambiente	≤50	ppm	@25℃
5	Repetibilidad del factor de escala a temperatura completa	≤100	ppm	-40℃~+70℃
6	Estabilidad de polarización a temperatura ambiente	≤0.1	10s(1σ,°/h)	@25℃
7	Repetibilidad de polarización a temperatura ambiente	≤0.1	(1σ,°/h)	Polarización
8	Repetibilidad de polarización a temperatura completa	≤0.2	(1σ,°/h)	-40℃~+70℃
9	Tiempo de activación	0	min
10	Paseo aleatorio	0.005	º/√h
11	Valor de polarización durante la vibración/antes de la vibración/después de la vibración	≤0.3	°/h
12	Valor de polarización antes/después de la vibración	≤0.3	°/h
13	Sensibilidad magnética	≤0.2	°/h/Gs	Opcional
14	Estabilidad de polarización durante el cambio de vacío	≤0.3	°/h	0~0.085~0Mpa@2min
15	Vibración	20Hz～2000Hz Hz/10min X \| Y \| Z
16	Impacto	15g(3 veces) Onda sinusoidal media/11ms ±X \| ±Y \| ±Z

Fuente de Alimentación

Fuente de alimentación	+5V	-5V
La fluctuación de voltaje	4.75V~5.25V	-4.75V~-5.25V
Tensión de rizado nominal	20mV	20mV
Consumo de energía	1.5A	0.6A

Requisitos de Transporte y Almacenamiento

Aviso de Transporte

Coloque el producto de acuerdo con la dirección que se muestra en la caja de embalaje
Cuando el rango de temperatura es -40℃～+70℃, se permite el transporte por carretera, ferrocarril, aire y agua
Asegúrese de que la caja de embalaje esté sujeta al transportista sin moverse durante el envío

Aviso de Almacenamiento

Los productos colocados en la caja de embalaje deben almacenarse en un almacén con aire acondicionado bajo presión atmosférica estándar, la temperatura ambiente es de 15℃～35℃
El período de almacenamiento del producto es de 15 años

Desembalaje e Inspección

Inspección de Desembalaje

Compruebe si la apariencia de la caja de embalaje presenta colisiones y otros daños físicos
Se debe llevar a cabo la protección contra la electricidad estática al sacar el producto

Inspección de los Documentos de Entrega de Soporte

Certificado de calificación del producto
Informe de aceptación F70G del giroscopio de fibra óptica de bucle cerrado
Instrucciones de mantenimiento F70G para giroscopio de fibra óptica de bucle cerrado (1 pieza por lote)
