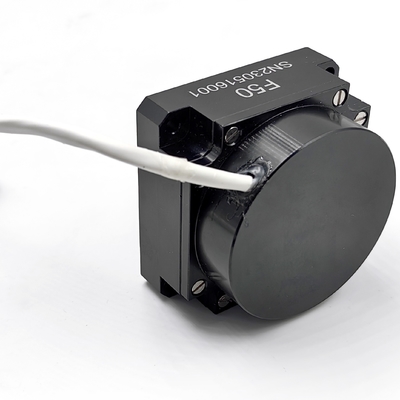

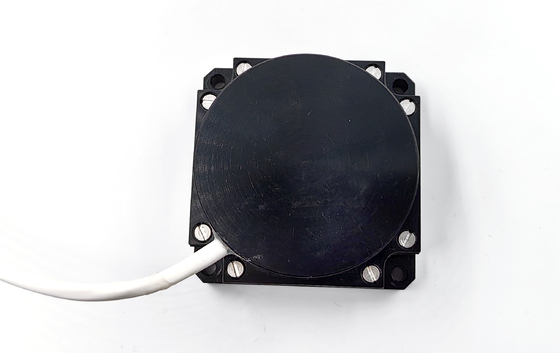

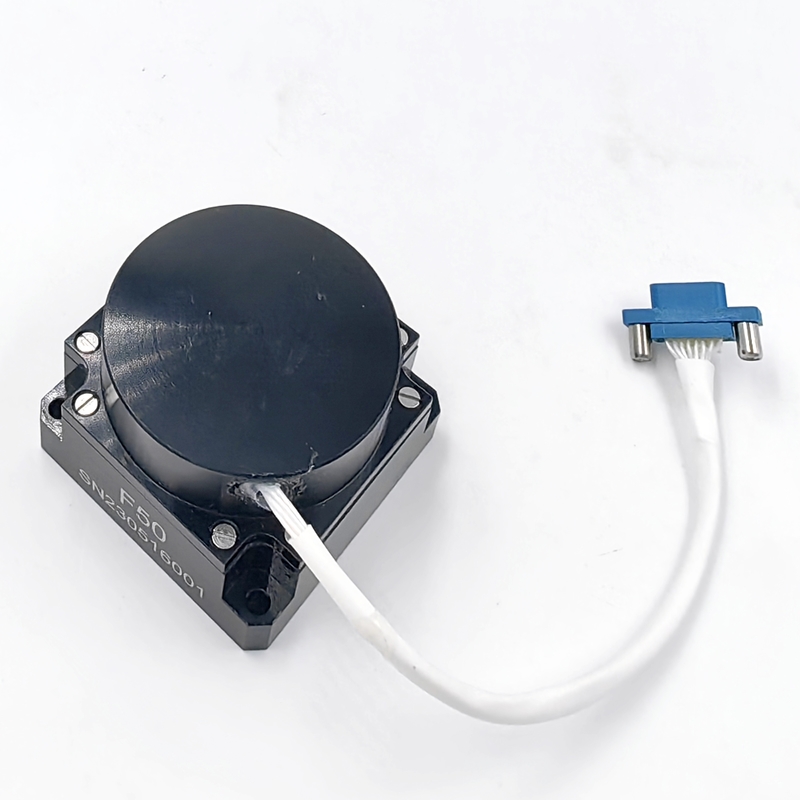

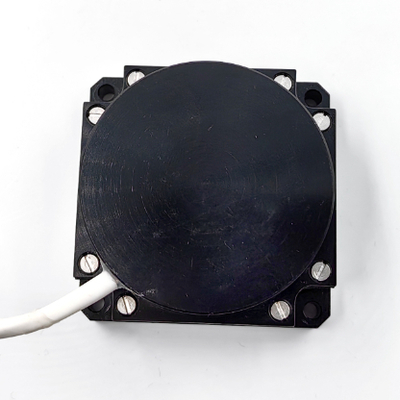

Giroscopio de fibra óptica 50 mm x 50 mm x 32 mm con rango de ±500°/s

Nombre De La Marca:	Firepower
Número De Modelo:	F50A
Cuota De Producción:	1 PCS
Precio:	US$2,800.00~3,000.00
Condiciones De Pago:	L/C, T/T
Capacidad De Suministro:	100 piezas al mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Shenzhen, China

Certificación:

Rango de medición:

-500~+500°/s

estabilidad de sesgo cero:

≤ 0,05°/h, 10 segundos

Repetibilidad de polarización cero:

≤0.05°/h

Coeficiente de desplazamiento aleatorio:

≤ 0,006°/√h

Factor de escala no linealidad:

≤30ppm

Repetibilidad por factores de escala:

≤30ppm

Asimetría del factor de escala:

≤30ppm

Hora de inicio:

≤ 1 s

Ancho de banda:

500Hz

Fuente de alimentación:

Las partidas de los componentes de las máquinas de ensamblaje

Fuerza:

≤6w

Temperatura de funcionamiento:

-40 °C hasta +70 °C

Temperatura de almacenamiento:

-55~+85°C

Vibración:

20~2000 Hz, 0,06 g2/Hz

Impacto:

30 g, 11 ms

Tasa de baudios:

921600 ((Personalizable) bps

Modo de salida:

RS-422

Conector:

El número de unidades de producción de las unidades de producción de las unidades de producción de l

Dimensiones generales:

50 mm*50 mm*32

Dimensiones de la instalación:

43 mm*43 mm

Detalles de empaquetado:

esponja y caja

Capacidad de la fuente:

100 piezas al mes

Resaltar:

Sensor de velocidad angular inercial

Giroscopio de la fibra óptica de la alta precisión

Giroscopio de fibra óptica de circuito cerrado

Descripción del Producto

Descripción general del producto

Sensor de velocidad angular inercial de efecto Sagnac óptico

Este sensor de velocidad angular inercial de alta precisión utiliza el efecto Sagnac óptico para medir la velocidad angular a lo largo de su eje sensible. El sistema presenta un circuito de detección digital de bucle cerrado que extrae con precisión las diferencias de trayectoria óptica entre la propagación de la luz en el sentido de las agujas del reloj y en sentido contrario, lo que permite una medición precisa de la velocidad angular.

Características principales

Unidad de detección de velocidad angular de anillo de fibra óptica
Circuito de detección digital de bucle cerrado
Proporciona datos de incremento angular de un solo eje
Incluye monitoreo interno de temperatura
Conversión y retroalimentación de señal de voltaje de precisión

Especificaciones técnicas

Dimensiones

Dimensiones generales: 50 ± 0.1 × 50 ± 0.1 × 32 ± 0.1 mm (L × A × A)
Dimensiones de montaje: 43 ± 0.1 × 43 ± 0.1 mm (L × A), Φ3.2mm × 4 orificios de montaje

Interfaz eléctrica

Número de pin	Definición	Descripción
1	+5V	Entrada de alimentación
2	GND	Toma de tierra
4	RXD+	Clasificación y corrección diferencial del giroscopio
5	TXD+	Salida positiva RS422 del giroscopio
8	RXD-	Negativo de la puerta diferencial del giroscopio
9	TXD-	Salida negativa RS422 del giroscopio

Aplicaciones

Este sensor es ideal para:

Sistemas de navegación inercial de precisión media
Sistemas de posicionamiento y orientación
Sistemas de estabilización servo

Componentes del producto

Componentes de trayectoria óptica
Placa de circuito de señal de detección y control
Marco y carcasa de anillo de fibra óptica

Fabricación y pruebas
