La velocidad de salida de la fibra óptica en el circuito giratórico de la fibra óptica

La velocidad de salida de la fibra óptica en el circuito giratórico de la fibra óptica

Nombre De La Marca:	Firepower
Número De Modelo:	MFO-1703
Cuota De Producción:	1
Precio:	1350$
Condiciones De Pago:	L/C, D/P, T/T, Western Union
Capacidad De Suministro:	500/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Rango:

±150°/S

Estabilidad de sesgo cero ((10s, 1σ):

≤1 °/h

Caminata aleatoria angular:

≤0.02 °/h

Ancho de banda de 3db:

≥300Hz

Repetibilidad de sesgo cero ((1σ):

≤1 °/h

Factor de escala no linealidad:

≤500ppm

Dimensión:

φ40x20 mm

Consumo de energía:

≤1.5W

Detalles de empaquetado:

Esponja + cartón

Capacidad de la fuente:

500/mes

Resaltar:

Salida analógica de giroscopio de fibra óptica

Giroscopio de fibra óptica rango ±300°/s

Giroscopio de fibra óptica estabilidad 0.5°/h

Descripción del Producto

La velocidad de salida de la fibra óptica en el circuito giratórico de la fibra óptica

Atributos del producto

Atributo	Valor
Rango de acción	± 150°/s
Estabilidad de sesgo cero (10s, 1σ)	≤ 1°/h
Paseo aleatorio angular	≤ 0,02°/h
Ancho de banda de 3 dB	≥ 300 Hz
Repetibilidad de sesgo cero (1σ)	≤ 1°/h
No linealidad del factor de escala	≤ 500 ppm
Dimensión	φ40×20 mm
Consumo de energía	≤ 1,5 W

Resumen del producto

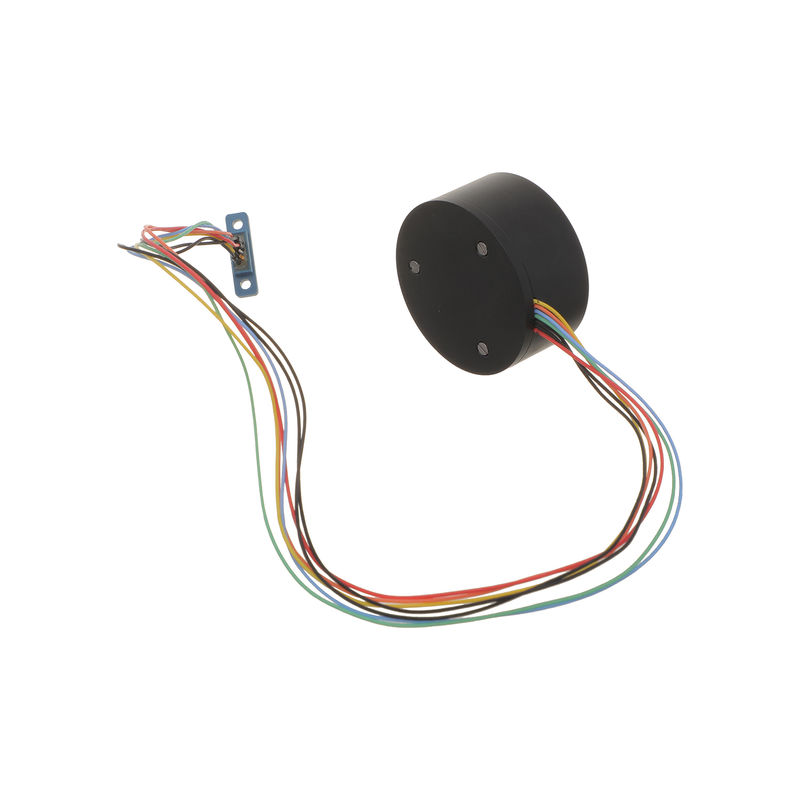

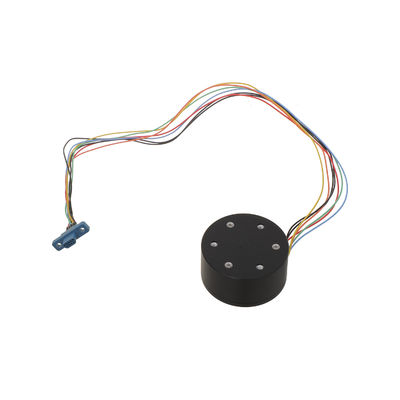

El MFOG-1703 Micro-Nano Fiber Optic Gyroscope es un sensor de velocidad angular avanzado que integra perfectamente tecnologías ópticas, mecánicas y electrónicas.Utiliza dispositivos de fibra micro-nano de última generación para lograr mediciones de alta precisiónEl giroscopio detecta la velocidad angular mediante el monitoreo de la diferencia de fase generada entre dos haces de luz que se propagan en direcciones opuestas.procesando esta información a través de una electrónica sofisticada, y proporcionan una retroalimentación precisa con fines de control o medición.

Este producto ha sido diseñado con la simplicidad y la fiabilidad en mente, tiene una estructura compacta y ligera, sin partes móviles o componentes sujetos al desgaste,garantizar la estabilidad y durabilidad a largo plazoSu capacidad de arranque rápido, combinado con su pequeño tamaño y bajo peso, lo hace muy adecuado para aplicaciones en control de actitud, navegación y medición de movimiento de varios portadores,incluida la antena aérea, plataformas marinas y terrestres.

Características clave

Estructura sencilla sin partes móviles o de desgaste
Inicio rápido y diseño compacto (φ40×20 mm)
Construcción ligera para aplicaciones versátiles
Ideal para sistemas de control de posición y de medición de portadores

Componentes técnicos

Ensamblaje de vías ópticas
Placas de circuitos de detección y control de señales
Esqueleto de anillo de fibra y carcasa estructural

Parámetros de rendimiento

Parámetro	Especificación
Rango (°/s)	± 150
Factor de escala (LSB/°/s)	3600
No linealidad del factor de escala (ppm)	≤ 500
Estabilidad de cero sesgo (10s, 1σ, °/H)	≤ 1 año
Repetibilidad de sesgo cero (1σ, °/H)	≤ 1 año
Caminata aleatoria angular (°/H1/2)	≤ 002
Estabilidad en condiciones de cero sesgo a temperatura máxima (°/H)	≤ 15
Ancho de banda de 3 dB (Hz)	≥ 300
Fuente de alimentación (V)	5 ± 0.15
Consumo de energía (W)	≤ 15

Diagramas de productos

Diagrama técnico que muestra los componentes internos y la disposición

Dibujo dimensional con medidas
