Giroscopio de fibra óptica de un solo eje ±300°/s Rango 3°/h Estabilidad

Giroscopio de fibra óptica de un solo eje ±300°/s Rango 3°/h Estabilidad

Nombre De La Marca:	FIREPOWER
Número De Modelo:	Se aplicará el procedimiento siguiente:
Cuota De Producción:	1
Precio:	800$
Condiciones De Pago:	L/C, T/T, Western Union
Capacidad De Suministro:	500/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Rango de medición:

±300°/s

Estabilidad de sesgo cero (10s, 1σ, °/h):

3°/h

Caminata aleatoria angular (°/H1/2):

≤0.02 °/h

Repetibilidad de polarización cero:

≤ 2°/h

Estabilidad del factor de escala (RMS,%):

≤0.1%

Fuente de alimentación (v):

5 + 0,15 V

Detalles de empaquetado:

sponge+box

Capacidad de la fuente:

500/mes

Resaltar:

Solo girocompás de la fibra óptica de AXIS

giroscopio de fibra óptica

rango de 300°/s

Descripción del Producto

Giroscopio de fibra óptica de un solo eje ±300°/s Rango 3°/h Estabilidad

Descripción del producto

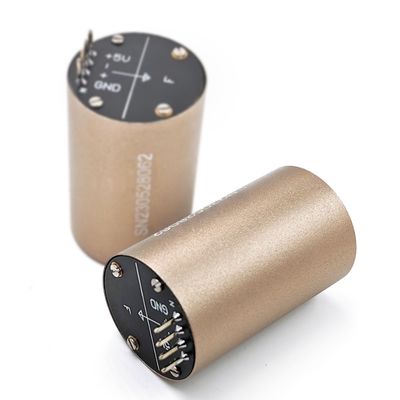

El MFOG-091D giroscopio de fibra óptica micro-nano es un sensor de velocidad angular avanzado que integra óptica, mecánica y electrónica. Basado en el efecto Sagnac, utiliza dispositivos de fibra micro-nano para detectar, procesar y retroalimentar la diferencia de fase generada por haces de luz que se propagan en sentido contrario.

Características principales

Estructura simple sin partes móviles ni de desgaste
Tiempo de inicio rápido y diseño compacto
Construcción ligera para aplicaciones versátiles
Ideal para sistemas de control de actitud y medición de portadores

Composición del producto

Conjunto de trayectoria óptica
Placa de circuito de señal de detección y control
Esqueleto de bobina de fibra y componentes estructurales

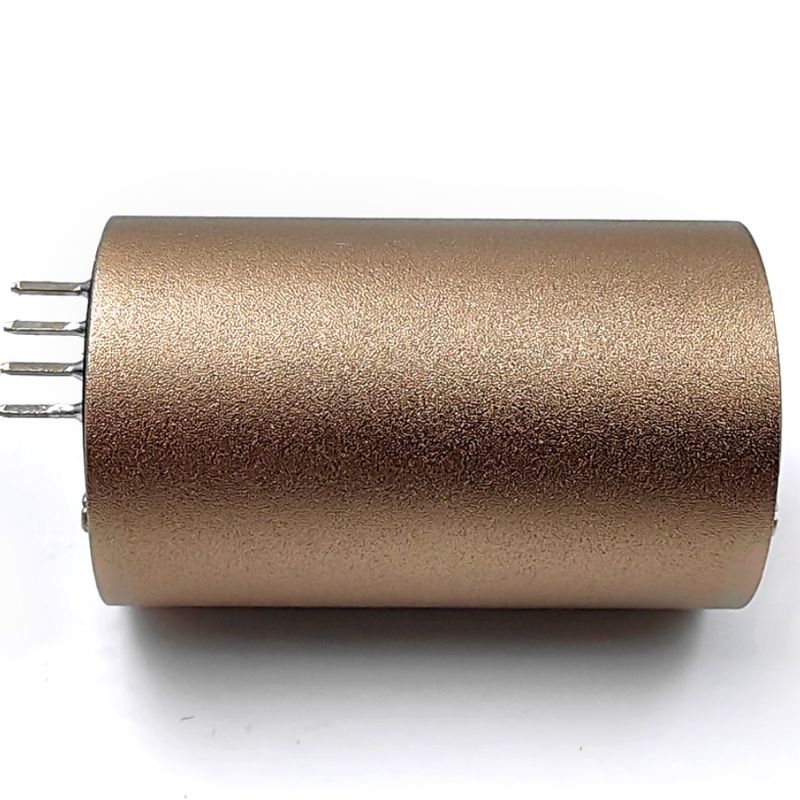

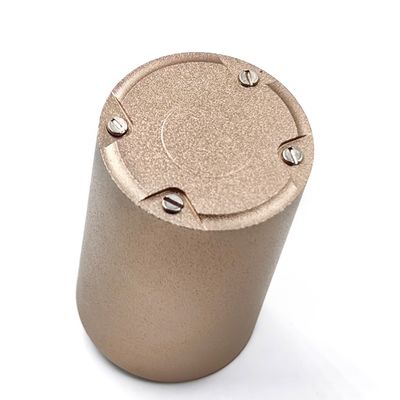

Especificaciones físicas

Dimensiones: φ24mm × 51.6mm

Peso: ≤30g

Parámetros técnicos

Número de serie	Proyecto	Indicadores de rendimiento
1	Rango (°/s)	±300
2	Factor de escala (LSB/o/s)	3600
3	Estabilidad del factor de escala (RMS,%)	≤0.1
4	Estabilidad de polarización cero (10s, 1σ, °/H)	≤3
5	Repetibilidad de polarización cero (1σ, °/H)	≤2
6	Paseo aleatorio angular (°/H1/2)	≤0.02
7	Tiempo de inicio (s)	≤2
8	Fuente de alimentación (V)	5+0.15
9	Consumo de energía (W)	≤1.5
10	MTBF (Evaluación calculada)	50000h @ 20℃

Requisitos de alimentación

La fuente de alimentación externa del producto tiene dos circuitos, y los requisitos se muestran en la Tabla 2:

Tabla 2 Requisitos de la fuente de alimentación externa

	+5V
Voltaje	4.85V~5.15V
Ondulación	20mV
Corriente eléctrica	0.2A

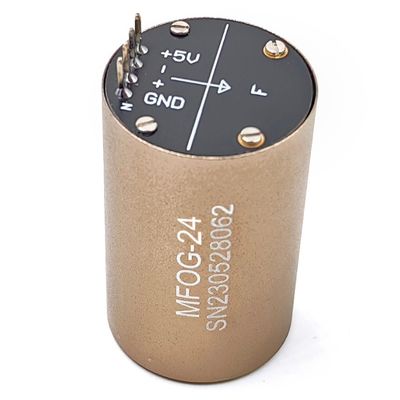

Interfaz eléctrica

El giroscopio de fibra óptica micro-nano MFOG-091D está conectado eléctricamente al exterior mediante una almohadilla de conexión.

Se define de la siguiente manera:

Número de nodo	Color	Definición
1	GND	Tierra
2	+5V	Fuente de alimentación
3	YA	RS422 T+
4	YB	RS422 T-
5	B	RS422 R-
6	A	RS422 R+

Dibujo del contorno
