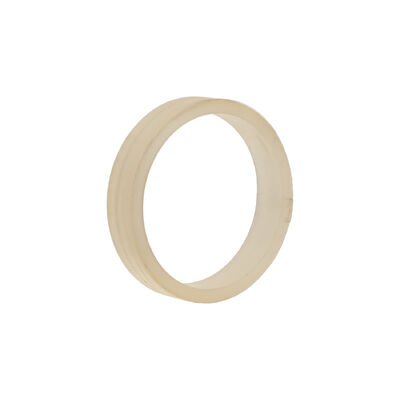

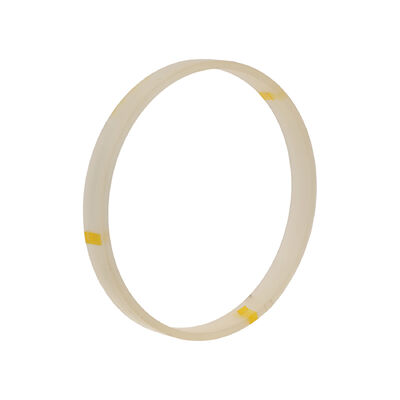

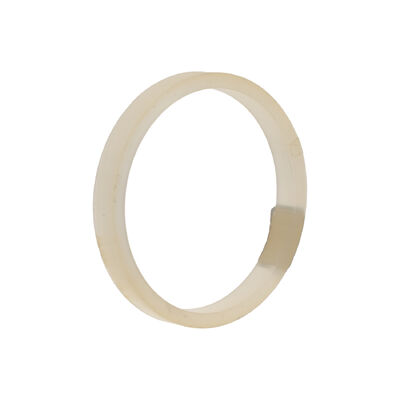

Free Standing PM Fiber Coil F50 for Closed-loop Φ120 Fiber Optic Gyroscope with Quadrupole Winding

Nombre De La Marca:	Firepower
Número De Modelo:	F50 Bobina de fibra óptica independiente
Cuota De Producción:	1
Precio:	700$
Condiciones De Pago:	LC, D/A, D/P, T/T, Unión Occidental
Capacidad De Suministro:	500/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Longitud:

260±5m

Fibra óptica:

Fibra óptica de 80/135 μm

capas:

Pisoteo:

≤-22dB

Pérdida de inserción:

≤0,2 dB

Estabilidad de polarización de temperatura constante (suavizado de 10 s):

≤0,3°/hora

Detalles de empaquetado:

CAJA+Esponja

Capacidad de la fuente:

500/mes

Resaltar:

PM fiber coil F50 gyroscope

closed-loop Φ120 fiber optic gyro

quadrupole winding fiber optic coil

Descripción del Producto

Free Standing PM Fiber Coil F50 for Closed-loop Φ120 Fiber Optic Gyroscope

Our φ50 low-precision (mid-accuracy) fiber coil is engineered specifically for closed-loop FOG systems. Utilizing 135µm thin-diameter fiber technology, this coil delivers superior winding density and exceptional temperature performance. The design minimizes crosstalk and bias drift, ensuring reliable gyroscope heading maintenance under thermal stress conditions.

Application Areas

Primarily designed for closed-loop fiber optic gyroscopes with approximately 50mm diameter requirements.

Product Features

Multi-pole symmetric winding method for optimal performance
135µm thin diameter optical fibers with UV-cured adhesive
Excellent temperature and vibration performance characteristics
Mass production capability with consistent product quality
Superior winding density for enhanced system reliability

Technical Specifications

Feature	Unit	Specification
Length	M	260±5
Optical Fiber	/	80/135μm Optical Fiber
Layers	layer	36
Crosstalk	dB	≤-22
Full Temperature Crosstalk	dB	≤-20
Insertion Loss	dB	≤0.2
Constant Temperature Bias Stability (10s Smoothing)	°/h	≤0.3
Full Temperature Zero Bias Peak-to-Peak (10s Smoothing)	°/h	≤1.5
Temperature Range	°C	-45 to 80
Temperature Rate of Change	°C/min	1
Geometric Dimensions	/	29.0mm(ID) * 39.0mm(OD) * 9.2mm(H)

Customization Options

We offer comprehensive customization services for optic fiber coils. Geometric dimensions, length specifications, and performance parameters can be tailored to meet specific application requirements and system integration needs.
