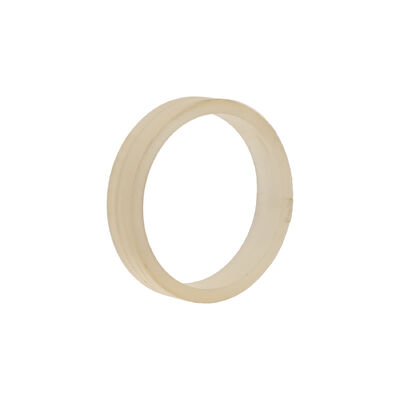

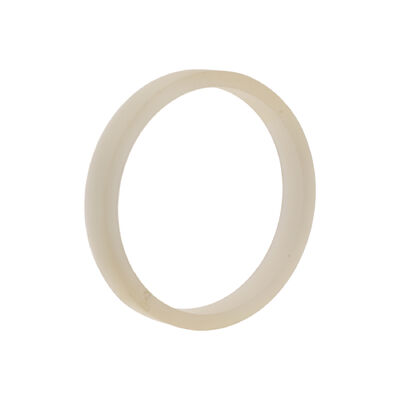

High Extinction Ratio Closed-Loop Fiber Optic Gyroscope Polarization-Maintaining Fibre Coil

Nombre De La Marca:	Firepower
Número De Modelo:	F50 Bobina de fibra óptica independiente
Cuota De Producción:	1
Precio:	700$
Condiciones De Pago:	LC, D/A, D/P, T/T, Unión Occidental
Capacidad De Suministro:	500/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Longitud:

260±5m

Fibra óptica:

Fibra óptica de 80/135 μm

capas:

Pisoteo:

≤-22dB

Pérdida de inserción:

≤0,2 dB

Estabilidad de polarización de temperatura constante (suavizado de 10 s):

≤0,3°/hora

Dimensiones Geométricas:

29,0 mm (diámetro interior) × 39,0 mm (diámetro exterior) × 9,2 mm (alto)

Rango de temperatura:

-45–80°C

Detalles de empaquetado:

CAJA+Esponja

Capacidad de la fuente:

500/mes

Resaltar:

Closed-loop fiber optic gyroscope with high extinction ratio

Polarization-maintaining fiber optic gyro coil

Fiber optic gyroscope with PM fiber coil

Descripción del Producto

High Extinction Ratio Closed-Loop Fiber Optic Gyroscope Polarization-Maintaining Fibre Coil

Optimized for φ50 FOG assemblies, this coil offers a tightly controlled insertion loss of ≤0.2 dB. The multi-pole winding technique ensures temperature resilience, with zero bias peak-to-peak values remaining below 1.5°/h across the full -45°C to 80°C range. The 260m fiber length is precisely controlled within a ±5m tolerance to meet specific gyroscope sensitivity requirements.

Application Areas

Primarily used in closed-loop fiber optic gyroscopes with a diameter of approximately 50mm.

Product Features

This polarization-maintaining fiber coil utilizes multi-pole symmetric winding technology with 135μm thin diameter optical fibers and UV-cured adhesive. The design delivers exceptional temperature and vibration performance while enabling mass production with consistent quality.

Technical Specifications

Feature	Unit	Specification
Length	M	260±5
Optical Fiber	/	80/135μm Optical Fiber
Layers	layer	36
Crosstalk	dB	≤-22
Full Temperature Crosstalk	dB	≤-20
Insertion Loss	dB	≤0.2
Constant Temperature Bias Stability (10s Smoothing)	°/h	≤0.3
Full Temperature Zero Bias Peak-to-Peak (10s Smoothing)	°/h	≤1.5
Temperature Range	°C	-45-80
Temperature Rate of Change	°C/min	1
Geometric Dimensions	/	29.0mm(ID) * 39.0mm(OD) * 9.2mm(H)

Customization Options

Geometric dimensions, fiber length, and performance specifications can be customized according to specific application requirements.
