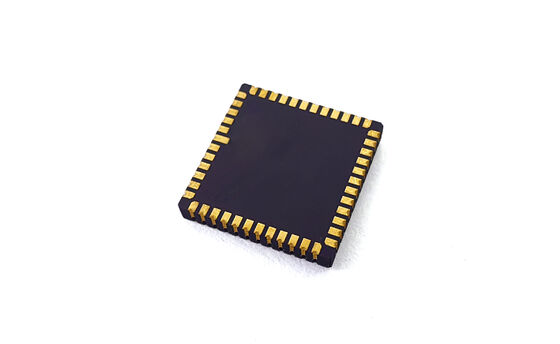

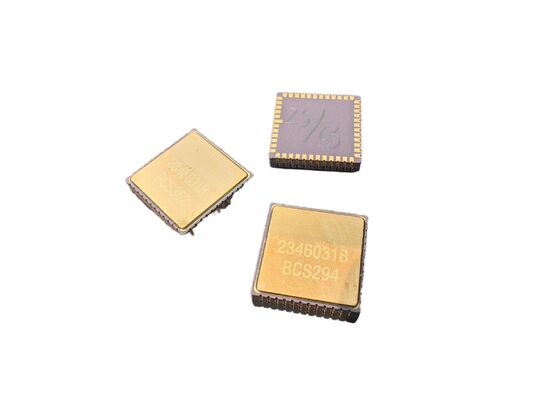

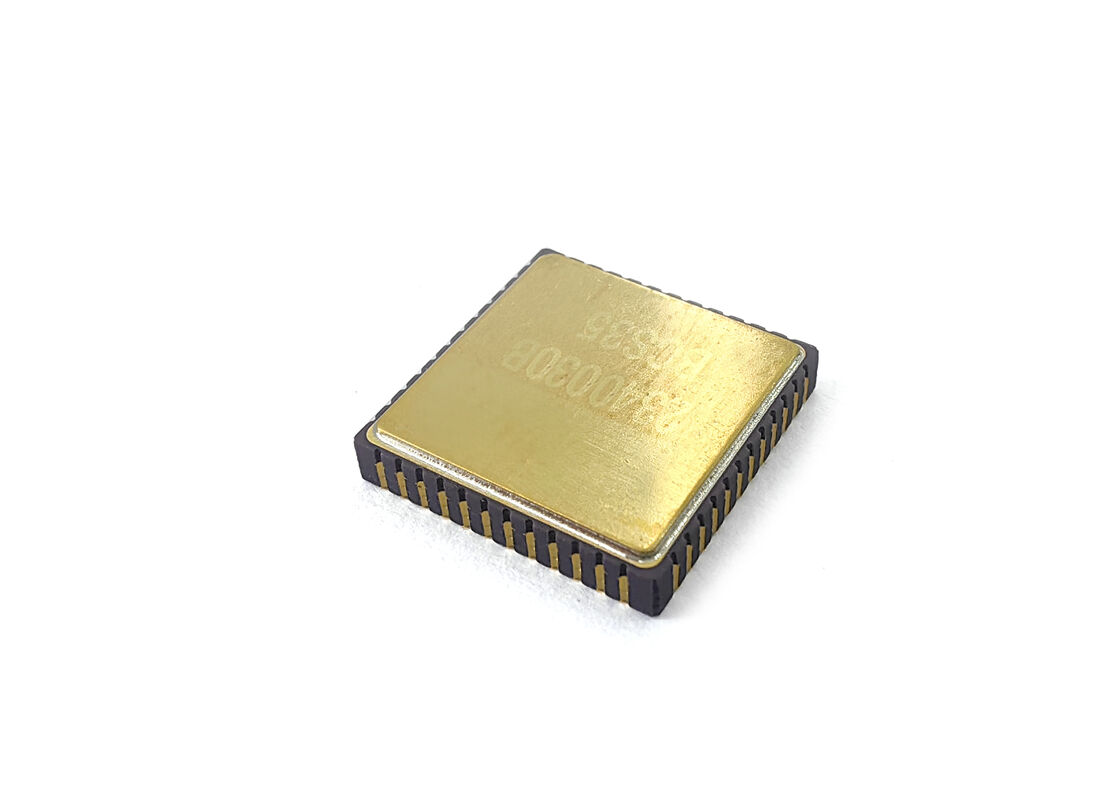

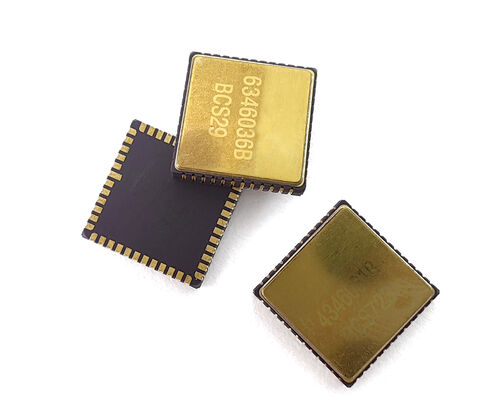

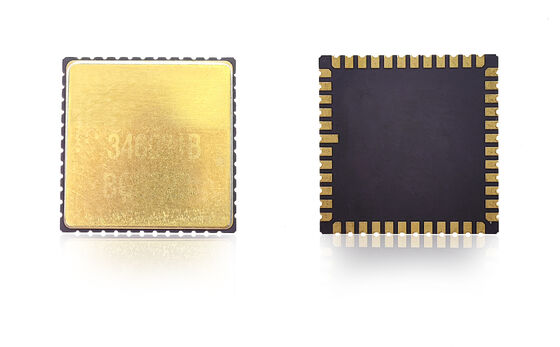

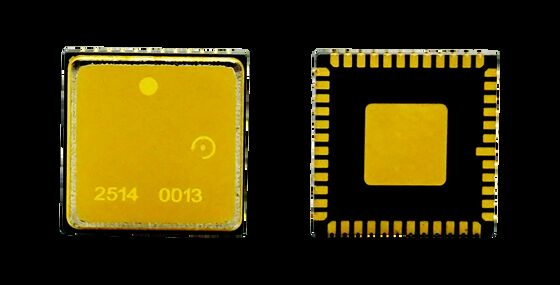

Chip giroscópico MEMS de alta precisión MGZ318HC-A1 para navegación UAV con baja deriva de sesgo

Name: Chip giroscópico MEMS de alta precisión MGZ318HC-A1 para navegación UAV con baja deriva de sesgo
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

Nombre De La Marca:	Firepower
Número De Modelo:	MGZ318HC-A1
Cuota De Producción:	1
Precio:	Negociable
Condiciones De Pago:	T/T
Capacidad De Suministro:	500/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Rango de medición:

400 grados/s

Estabilidad del sesgo:

<0,1°/h

ancho de banda:

200Hz

Caminata aleatoria angular:

<0,05°/√h

Precisión de salida:

24 bits

Voltaje de suministro:

5 ± 0,25 V

Detalles de empaquetado:

sponge+box

Capacidad de la fuente:

500/mes

Descripción del Producto

Chip giroscópico MEMS de alta precisión MGZ318HC-A1 para navegación UAV con baja deriva de sesgo

Resumen del producto

El MGZ318HC-A1 es un chip giroscópico MEMS de alta precisión diseñado específicamente para aplicaciones de navegación de UAV, con una estabilidad de sesgo excepcional y características de baja deriva.

Directrices para el diseño de PCB

Coloque los condensadores de desacoplamiento para los pines VCP, VREF, VBUF y VREG lo más cerca posible de los pines
Minimizar la resistencia equivalente de las huellas
Conectar otros extremos de los condensadores de desacoplamiento para VREF, VBUF y VREG a la AVSS_LN más cercana y luego a la señal de tierra a través de perlas magnéticas
Condensadores de desacoplamiento de posición para VCC y VIO cerca de los pines correspondientes
Asegurar que haya amplias huellas de PCB para VCC (aproximadamente 35 mA de corriente durante el funcionamiento normal)
Evitar el enrutamiento bajo el paquete para un ensamblaje sin problemas
Localizar los componentes lejos de las zonas de concentración de tensión
Evitar las zonas con grandes elementos de disipación de calor, contacto mecánico externo, extrusión, tira y posicionamiento de tornillos deformación zonas

Especificaciones técnicas

Desempeño	Unidad	Se trata de un modelo de motor de cuatro cilindros.
Rango de acción	grado/s	400
Ancho de banda @ 3DB (personalizado)	HZ	200
Precisión de salida (SPI digital)	los bits	24
Tasa de salida (ODR) (personalizada)	HZ	12K
Retraso (personalizado)	ms	Se trata de un5
Estabilidad del sesgo	grado/hora (1σ)	El valor de las emisiones1
Estabilidad del sesgo (1σ 10s)	grado/hora (1σ)	El valor de la
Error de sesgo sobre la temperatura (1σ)	grado/hora (1σ)	< 10
Factor de escala a 25°C	El valor de las emisiones de gases de efecto invernadero	16000
Repetibilidad por factor de escala (1σ)	ppm (1σ)	< 20 ppm
Factor de escala frente a la temperatura (1σ)	ppm (1σ)	El valor de las emisiones de CO2
No linealidad del factor de escala (1σ)	ppm	El valor de las emisiones de CO2
Caminata angular aleatoria (ARW)	°/√h	El valor de las emisiones05
Ruido (de pico a pico)	grado/s	El valor de las emisiones35
G Sensibilidad del valor	°/h/g	El valor de la
Tiempo de encendido (datos válidos)	el	750 metros
Frecuencia de resonancia del sensor	hz	10.5k-13.5k

Especificaciones medioambientales

Impacto (alimentación encendida): 500 g, 1 ms
Resistencia al impacto (apagado): 10000 g, 10 ms
Vibración (alimentación encendida): 18 g rms (20 Hz a 2 kHz)
Temperatura de trabajo: -40°C a +85°C
Temperatura de almacenamiento: -55°C a +125°C
Válvula de alimentación: 5 ± 0,25 V
Consumo de corriente: 45 mA
