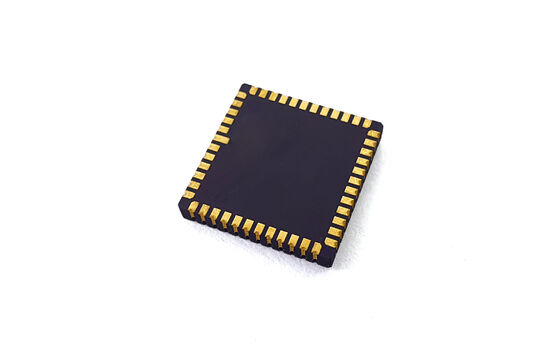

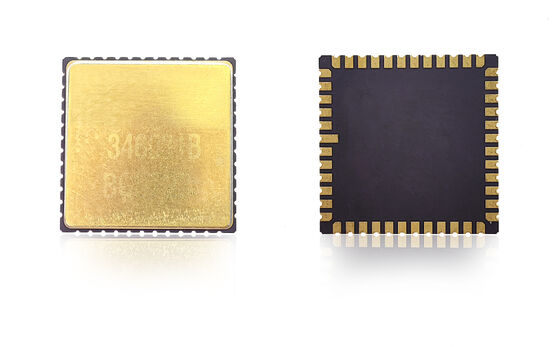

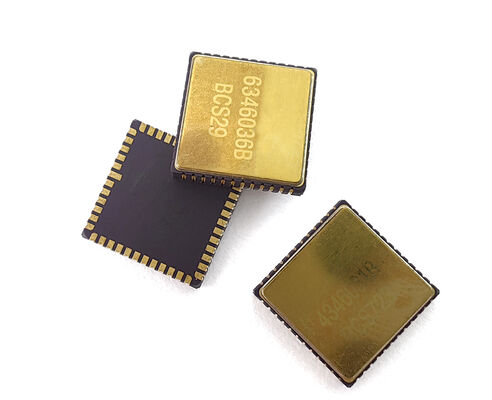

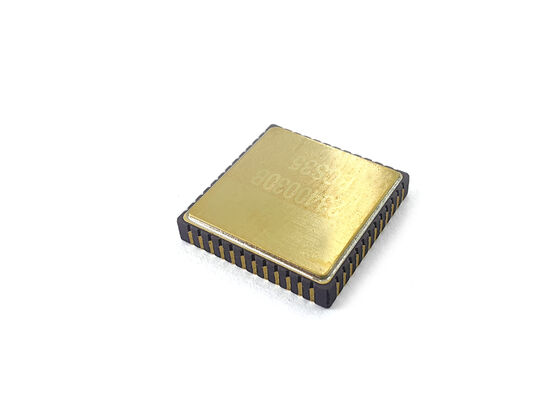

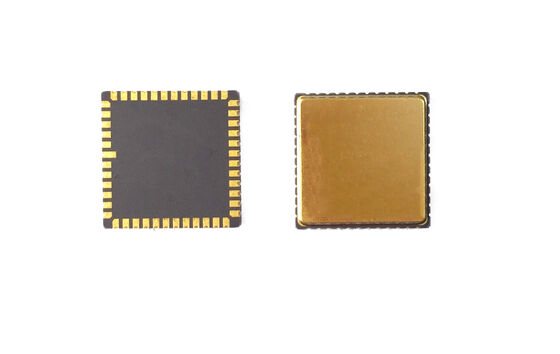

Chip giroscópico MEMS de alta precisión 1 sensor de velocidad angular de eje para control industrial

Nombre De La Marca:	Firepower
Número De Modelo:	MGZ318HC-A1
Cuota De Producción:	1
Precio:	Negociable
Condiciones De Pago:	T/T
Capacidad De Suministro:	500/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Rango de medición:

400 grados/s

Estabilidad del sesgo:

<0,1°/h

Ancho de banda:

200Hz

Caminata aleatoria angular:

<0,05°/√h

Precisión de salida:

24 bits

Temperatura de trabajo:

-40ºC a +85ºC

Detalles de empaquetado:

sponge+box

Capacidad de la fuente:

500/mes

Descripción del Producto

Chip giroscópico MEMS de alta precisión 1 sensor de velocidad angular de eje para control industrial

Resumen del producto

Nuestro chip giroscopio MEMS es un sensor de velocidad angular de alta precisión diseñado para aplicaciones exigentes de detección de movimiento y navegación.y fuerte resistencia a golpes y vibracionesSu diseño compacto y sus interfaces digitales permiten una fácil integración en sistemas IMU, UAV y robóticos.La personalización OEM está disponible para satisfacer sus requisitos exactos.

Directrices para el diseño de PCB

Los condensadores de desacoplamiento para los pines VCP, VREF, VBUF y VREG deben colocarse lo más cerca posible de los pines
Minimizar la resistencia equivalente de las huellas
Otros extremos de los condensadores de desacoplamiento para VREF, VBUF y VREG están conectados al AVSS_LN más cercano y luego a la señal de tierra a través de una perla magnética
Condensadores de desacoplamiento para VCC y VIO situados cerca de los pines correspondientes
Corriente de funcionamiento normal de VCC: aproximadamente 35 mA - requiere amplias huellas de PCB para la estabilidad de voltaje
Evitar el enrutamiento bajo el paquete para un ensamblaje sin problemas
Localizar los componentes para evitar las zonas de concentración de tensión
Evite los elementos de disipación de calor grandes y las áreas con contacto mecánico externo, extrusión, tirón o deformación durante la instalación

Especificaciones técnicas

Desempeño	Unidad	Se trata de un modelo de la serie MGZ332HC.	Se trata de un modelo de la serie MGZ332HC.	Se trata de un modelo de motor de cuatro cilindros.	Se trata de un modelo de la serie MGZ221HC.	Se trata de un modelo de la serie MGZ330HC.	Se trata de un modelo de la serie MGZ330HC.
Rango de acción	grado/s	400	400	400	400	400	100
Ancho de banda @ 3DB (personalizado)	HZ	90	180	200	200	300	50
Precisión de salida (SPI digital)	los bits	24	24	24	24	24	24
Tasa de salida (ODR) (personalizada)	HZ	12K	12K	12K	12K	12K	12K
Retraso (personalizado)	ms	No se puede	Se trata de un5	Se trata de un5	Se trata de un5	El valor de la	El valor de las emisiones
Estabilidad del sesgo	el número de unidades de la unidad	El valor de las emisiones05	El valor de las emisiones05	El valor de las emisiones1	El valor de las emisiones5	El valor de las emisiones1	El valor de las emisiones02
Estabilidad del sesgo (1σ 10s)	el número de unidades de la unidad	El valor de las emisiones5	El valor de las emisiones5	El valor de la	El valor de las emisiones	El valor de la	El valor de las emisiones1
Error de sesgo sobre la temperatura (1σ)	el número de unidades de la unidad	El valor de las emisiones	El valor de las emisiones	< 10	< 30 años	10	5
Factor de escala a 25°C	El valor de las emisiones de gases de efecto invernadero	20000	20000	16000	16000	20000	80000
Repetibilidad por factor de escala (1σ)	ppm ((1σ)	< 20 ppm	< 20 ppm	< 20 ppm	< 20 ppm	< 100 ppm	< 100 ppm
Factor de escala frente a la temperatura (1σ)	ppm ((1σ)	100 ppm	100 ppm	El valor de las emisiones de CO2	El valor de las emisiones de CO2	< 300 ppm	< 300 ppm
No linealidad del factor de escala (1σ)	ppm	100 ppm	100 ppm	El valor de las emisiones de CO2	El valor de las emisiones de CO2	< 300 ppm	< 300 ppm
Caminata angular aleatoria (ARW)	°/√h	El valor de las emisiones025	El valor de las emisiones025	El valor de las emisiones05	El valor de las emisiones25	El valor de las emisiones05	El valor de las emisiones005
Ruido (de pico a pico)	grado/s	El valor de las emisiones15	El valor de las emisiones3	El valor de las emisiones35	El valor de las emisiones4	El valor de las emisiones25	El valor de las emisiones015
G Sensibilidad del valor	°/h/g	El valor de la	El valor de la	El valor de la	No se puede	El valor de la	El valor de la

Especificaciones adicionales

Tiempo de encendido (datos válidos): 750 ms
Frecuencia de resonancia del sensor: 10,5k-13,5kHz
Impacto (alimentación encendida): 500 g, 1 ms
Resistencia al impacto (apagado): 10000 g, 10 ms
Vibración (alimentación encendida): 18 g rms (20 Hz a 2 kHz)
Temperatura de trabajo: -40°C a +85°C
Temperatura de almacenamiento: -55°C a +125°C
Válvula de alimentación: 5 ± 0,25 V
Consumo de corriente: 45 mA
