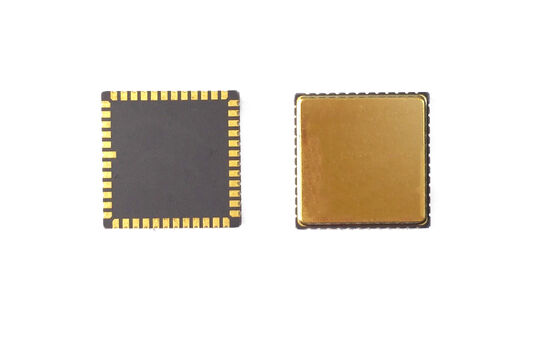

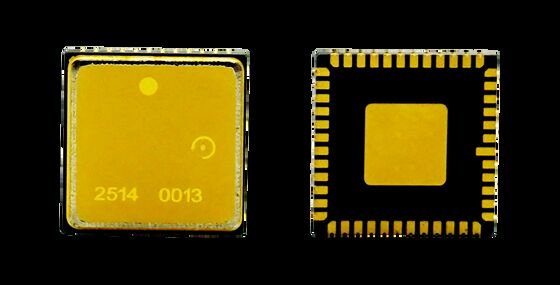

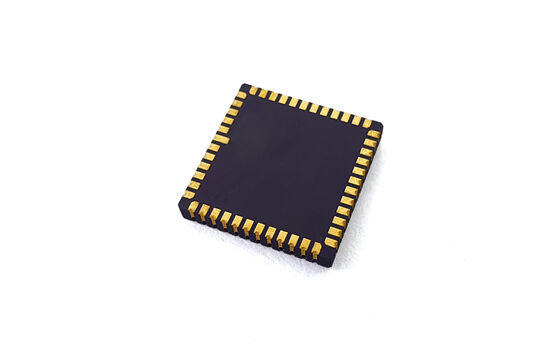

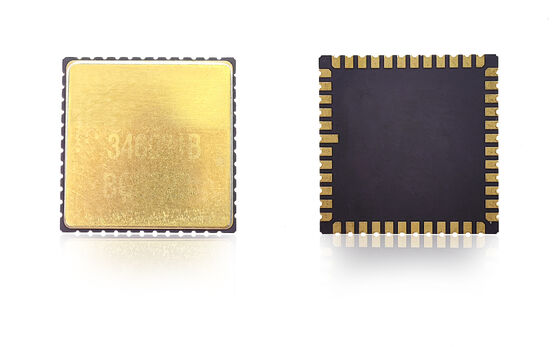

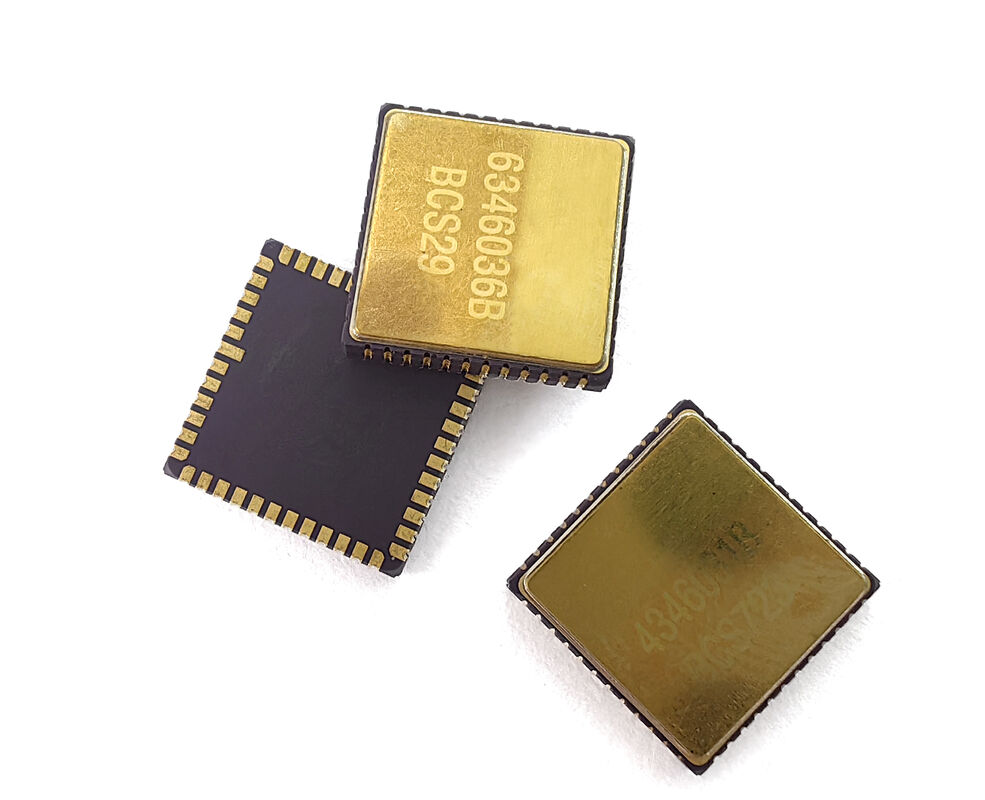

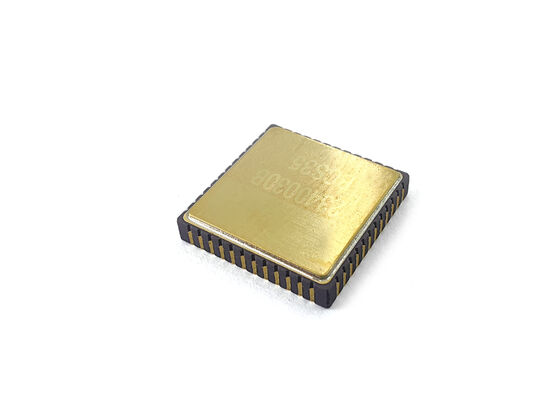

Fabricante de chips de giroscopio MEMS baja inestabilidad de sesgo para el sistema INS

Nombre De La Marca:	Firepower
Número De Modelo:	MGZ318HC-A1
Cuota De Producción:	1
Precio:	Negociable
Condiciones De Pago:	T/T
Capacidad De Suministro:	500/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Rango de medición:

400 grados/s

Estabilidad del sesgo:

<0,1°/h

ancho de banda:

200Hz

Caminata aleatoria angular:

<0,05°/√h

Voltaje de suministro:

5 ± 0,25 V

Consumo actual:

45mA

Detalles de empaquetado:

sponge+box

Capacidad de la fuente:

500/mes

Descripción del Producto

Chip de giroscopio MEMS Fabricante Baja inestabilidad de sesgo para sistema INS

Descripción del producto

Este chip de giroscopio MEMS combina alta precisión, bajo ruido y excelente estabilidad para ofrecer un rendimiento de detección de movimiento fiable. Su diseño robusto garantiza una salida constante en condiciones ambientales adversas, lo que lo hace ideal para aplicaciones industriales, aeroespaciales y de navegación. La fácil integración en sistemas integrados mejora la eficiencia del desarrollo.

Directrices de diseño de PCB

Los condensadores de desacoplo para los pines VCP, VREF, VBUF y VREG deben colocarse lo más cerca posible de los pines
Minimizar la resistencia equivalente de las trazas
Conecte los otros extremos de los condensadores de desacoplo para VREF, VBUF y VREG a AVSS_LN más cercano y luego a tierra de señal a través de una perla magnética
Coloque los condensadores de desacoplo para VCC y VIO cerca de los pines correspondientes
Corriente de funcionamiento normal de VCC: aproximadamente 35 mA - requiere trazas de PCB anchas para la estabilidad del voltaje
Evite el enrutamiento debajo del paquete para un ensamblaje suave
Ubique los componentes para evitar áreas de concentración de tensión
Evite elementos de disipación de calor grandes y áreas con contacto mecánico externo
Evite la colocación en áreas propensas a deformaciones durante la instalación

Especificaciones técnicas

Rendimiento	Unidad	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Rango	deg/s	400	400	400	400	400	100
Ancho de banda @3DB (personalizado)	Hz	90	180	200	200	300	50
Precisión de salida (SPI digital)	bits	24	24	24	24	24	24
Tasa de salida (ODR) (personalizado)	Hz	12K	12K	12K	12K	12K	12K
Retraso (personalizado)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Estabilidad de sesgo	deg/hr(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Estabilidad de sesgo (1σ 10s)	deg/hr(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Error de sesgo sobre temperatura (1σ)	deg/hr(1σ)	<5	<5	<10	<30	10	5
Factor de escala a 25°C	lsb/deg/s	20000	20000	16000	16000	20000	80000
Repetibilidad del factor de escala (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Factor de escala vs temperatura (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
No linealidad del factor de escala (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Ruido angular aleatorio (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Ruido (Pico a Pico)	deg/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Sensibilidad del valor G	°/hr/g	<1	<1	<1	<3	<1	<1
