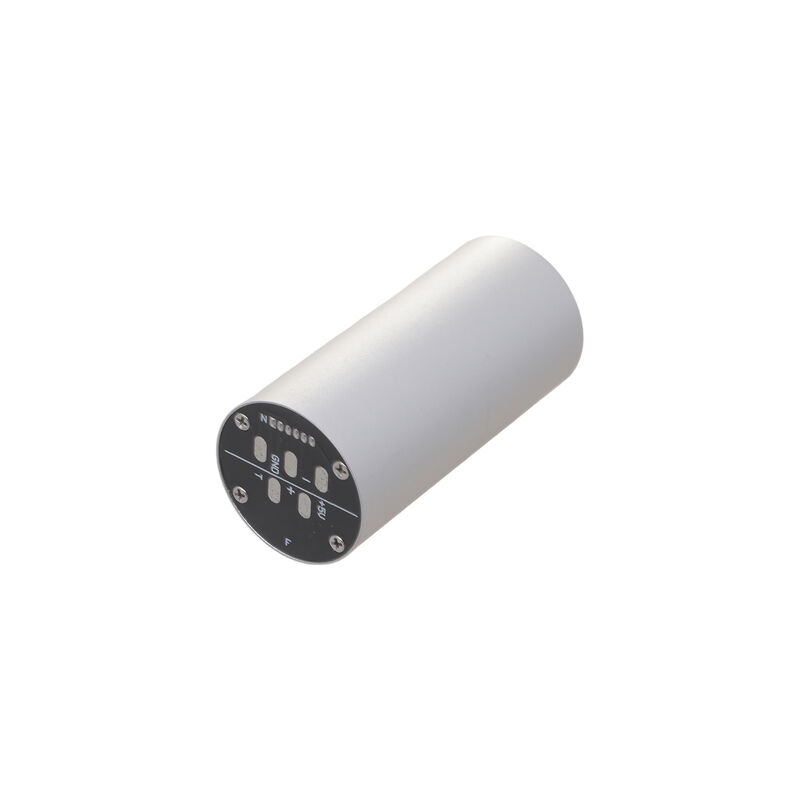

Unidad de medición inercial FOG de giroscopio de fibra óptica de bucle abierto de alta estabilidad IMU integrada

Name: Unidad de medición inercial FOG de giroscopio de fibra óptica de bucle abierto de alta estabilidad IMU integrada
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MFOG-24
Price: 700 USD
Availability: InStock

Nombre De La Marca:	Firepower
Número De Modelo:	MFOG-24
Cuota De Producción:	1
Precio:	700$
Condiciones De Pago:	LC, D/A, D/P, T/T, Unión Occidental
Capacidad De Suministro:	500/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Tasa angular máxima:

±500°/s

Estabilidad del sesgo:

≤ 2°/h

Coeficiente de desplazamiento aleatorio:

≤0,04°/√h

Tensión de alimentación:

+5V

ancho de banda:

≥300Hz

Dimensión:

φ24X39mm

Detalles de empaquetado:

CAJA+Esponja

Capacidad de la fuente:

500/mes

Resaltar:

Giroscopio IMU de fibra óptica de bucle abierto

unidad de medición inercial antiniebla de alta estabilidad

IMU integrado con giroscopio de fibra óptica

Descripción del Producto

Giroscopio de fibra óptica de circuito abierto de alta estabilidad FOG Unidad de medición de inercia IMU integrada

Resumen del producto

ElGiroscopio MFOG-24La tecnología de las fibras micro-nano integrada con procesamiento óptico y electrónico para una medición de velocidad angular de alta precisión.φ tamaño compacto de 24 × 39 mmEl diseño de los equipos de control de velocidad y el peso ligero ≤ 30 g facilitan la integración en UAV, drones, vehículos autónomos, robots industriales y sistemas satelitales.sin piezas móviles, garantiza un desgaste mínimo, una respuesta rápida y una alta fiabilidad en entornos extremos.

Características clave

Rango de velocidad angular: ± 500°/s
Estabilidad en condiciones de sesgo cero: ≤ 1,5°/h (10s, 1σ)
Caminata aleatoria angular: ≤ 0,03°/h1/2
No linealidad del factor de escala: 300 ppm
Temperatura de funcionamiento: -40°C a +65°C
Tolerancia a las vibraciones: 20 g
Bajo consumo de energía: ≤ 1,5 W
Sustitución deEl equipo de ensayo se basa en los siguientes datos:

Escenarios de aplicación

UAV y estabilización de drones:Mantiene un vuelo estable y una posición precisa incluso en condiciones turbulentas.
Vehículos autónomos y robótica:Detección de orientación de alta precisión para una navegación robusta.
Automatización industrial:Se integra en sistemas automatizados para movimientos y posicionamiento precisos.
Aeroespacial y navegación por satélite:Compacto, ligero y confiable para sistemas INS de naves espaciales.

Especificaciones técnicas

En el caso de los vehículos de la categoría M1 y M2, la comparación de los parámetros se realizará en el caso de los vehículos de la categoría M1 y M2 y en el caso de los vehículos de la categoría M2.

Parámetro	Unidad	MFOG-24, también conocido como	MFOG-24-AN	El equipo de ensayo se basa en los siguientes datos:
Rango de medición	°/s	± 500	± 300	300
Factor de escala	Las emisiones de gases de efecto invernadero de los Estados miembros de la Unión y de los Estados miembros de la Unión se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros.	3600 LSB/°/s	7 mV/°/s	00,02 % de RMS
No linealidad del factor de escala	ppm	300	≤ 1000	No incluido
Estabilidad de sesgo cero (10s, 1σ)	°/h	≤ 15	≤ 2 años	1 (varianza de Allan min)
Repetibilidad de sesgo cero (1σ)	°/h	≤ 15	≤ 2 años	No incluido
Caminata angular aleatoria (ARW)	°/√h	≤ 003	≤ 004	0.012
Ancho de banda (3dB)	Se trata de una serie de	≥ 300 Hz	≥ 450 Hz	0.6 kHz
Respuesta magnética	°/h/Gauss	No incluido	No incluido	3 / 0,05 típico
Iniciación	el	Es rápido.	Es rápido.	0.03
Fuente de alimentación	V.	5 ± 0.15	5 ± 0.15	+5V
Consumo de energía	No	≤ 15	≤ 07	0.5
Tasa de datos	velocidad	No incluido	No incluido	8 (24-bit)
Tasa de Baud	KBd	No incluido	No incluido	921.6, RS422 asíncrono
Temperatura de funcionamiento	°C	-40 ~ + 65	-40 ~ + 65	-40... más 70
Resistencia / temperatura de almacenamiento	°C	-55 ~ +85	-55 ~ +85	-55...+85 (> 2h, sin funcionamiento)
Vibración aleatoria	G	20, entre 20 y 2000 Hz	20 g	18 g, 20 a 2000 Hz RMS
Choque	G	No incluido	No incluido	750 g, 1 ms medio seno
Las dimensiones	En el caso de los	φ24 × 39	φ24 × 39	φ24 × 48
Peso	G	≤ 30 años	≤ 30 años	¿ Qué es eso?
Vivienda	- ¿Qué quieres decir?	Estructura + óptica + electrónica	Estructura + óptica + electrónica	Al / μ-metal, IP67
MTBF / Duración	año	No incluido	No incluido	15 (condiciones de humedad aplicadas)
Partes móviles	- ¿Qué quieres decir?	No hay	No hay	No hay
Inicio de las operaciones	- ¿Qué quieres decir?	Es rápido.	Es rápido.	0.03 s
Aplicaciones	- ¿Qué quieres decir?	UAV, robótica, control de actitud, medición de precisión	UAV, robótica, control de actitud, medición de precisión	UAV, robótica, control de actitud, medición de precisión
Reemplazo	- ¿Qué quieres decir?	Fizoptika VG191AD es compatible	Fizoptika VG191AD es compatible	No incluido

Aplicaciones

Navegación para drones, vehículos autónomos, robótica y control de movimiento industrial.

Interfaz eléctrica

Número	Definición
1	5 V
2	Salida analógica baja
3	Salida analógica alta
4	El GND
