| Nombre De La Marca: | Firepower |
| Model Number: | NF701 |
| MOQ: | 1 |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 500/month |

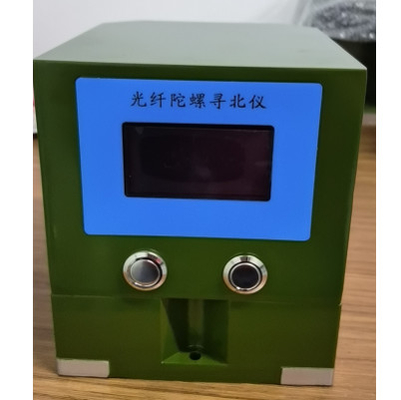

sensor orientado hacia el norte del hallazgo del norte de la fibra del sensor de la exactitud 0.1deg
Requisitos ambientales
1) Temperatura de trabajo: -40℃~+65℃;
2) Temperatura de almacenamiento: -45℃~+70℃.
3) Arena y polvo: Bajo condiciones de la arena y del polvo especificadas en el artículo 2 de GJB150.12, las condiciones siguientes no ocurrirán en el buscador del norte del giroscopio de la fibra óptica:
a. La organización es demasiado apretada, pegado o el funcionar incorrectamente;
b. Los componentes eléctricos se cortocircuitan o no pueden trabajar normalmente;
c. Las piezas mecánicas internas son polvorientas.
4) Niebla de la sal
El buscador del norte del giroscopio de la fibra óptica debe cumplir las condiciones del espray de sal de GJB150.11.
5) Condiciones ambientales húmedas y calientes
Humedad relativa: el 95%; temperatura: 30±2 C; tiempo de almacenamiento 72 horas.
La resistencia de aislamiento no debe ser menos de 2 MΩ, la superficie de metal no debe ser corroída, y la capa no se debe ampollar o pelar apagado, y puede trabajar normalmente.
6) Ambiente de la vibración
Requisitos de exploración sinusoidales del ambiente de la vibración
Gama de frecuencia: 5Hz~5.5Hz, dislocación de la vibración (amplitud doble) 25.4m m
Gama de frecuencia: 5.5Hz~200Hz, aceleración 1.5g de la vibración;
Tiempo de la exploración: 12min;
Dirección de la vibración: 3 hachas (X eje, eje de Y, eje de Z);
Cada eje: 2h;
7) Condiciones ambientales del impacto
Forma de onda del impacto: pulso del mitad-seno
Aceleración máxima: 20g, anchura de pulso 11ms,
Número de impactos por el eje (X-AXIS, Y-AXIS, Z-AXIS): 3
8) Condiciones ambientales del desplome
Aceleración máxima: 10g
Anchura de pulso: 16ms
Tarifa de colisión: eje vertical 80 veces/minuto
Tiempos de la colisión: épocas 1000±10
Dirección de la colisión: avión vertical de la instalación
9) Requisitos ambientales para los coches de deportes
El coche de deportes del camino tiene un kilometraje de 500 kilómetros. en:
Camino del camino de tierra y de la grava: La velocidad es 20-30 kilómetros por hora, 300 kilómetros.
Carretera de asfalto y camino concreto: la velocidad de vehículo es 30-40 kilómetros por hora, 200 kilómetros.
10) Compatibilidad electromágnetica
La compatibilidad electromágnetica refiere a los requisitos relevantes de GJB151A-97 los “requisitos electromágneticos de la emisión y de la sensibilidad para el equipo militar y los subsistemas”.
11) Campo magnético
Las características de funcionamiento del buscador del norte del girocompás bajo condición de la intensidad de la inducción magnética (3±0.5) de ×10-4T deben cumplir los requisitos del índice técnico.
Funcionamiento eléctrico
1) Resistencia de aislamiento
La resistencia de aislamiento entre los circuitos independientes del buscador del norte del girocompás, y entre el circuito y la vivienda no debe ser menos de 100 MΩ bajo condiciones atmosféricas estándar.
| Parámetros técnicos principales | ||
| Parámetros | FNF701 | Unidad |
| Exactitud orientada hacia el norte (1σ) | ≤0.1 | ° |
| Tiempo de búsqueda del norte | ≤ 3 | minuto |
| Exactitud horizontal (echada y rollo) | ≤0.05 (1σ) | ° |
| Linearidades circulares (1σ) | ≤0.1 | ° |
| Poder-en tiempo de preparación | 6 | minuto |
| interfaz | RS422 | / |
| Peso | <5> | Kilogramo |
| Dimensión | 150×170×172 | milímetro |
| Modo de trabajo |
Después de poder encendido, comienza autoexamen. Después del autoexamen terminado, respuesta al norte del ordenador superior comando de la búsqueda. Y después de orientado hacia el norte, el orientado hacia el norte el resultado será enviado al ordenador superior. |
|
| Requisitos del ambiente | ||
| Temperatura de funcionamiento | -40 ~ +65 | ° C |
| Temperatura de almacenamiento | -45~ +70 | ° C |
| Humedad relativa | 95 | % |
| Aspecto | La superficie de metal no será aherrumbrada, y la capa no causará ampollar o la peladura. | |
| Funcionamiento eléctrico | ||
| Fuente de alimentación | 24±4V | |
| Consumo de energía | <30w> | |
| Resistencia de aislamiento |
La resistencia de aislamiento entre los circuitos individuales del buscador del norte del girocompás y su circuito y vivienda será no menos de 10 MΩ debajo de atmosférico estándar condiciones. |
|
| capacidad de mantenimiento | ||
| MTBF | ≥1000 | horas |
| MTTR | ≤30 | minuto |
Dimensión
Interfaz externo
1.1.1 con la potencia de entrada 24V±4V.
1.1.2 con la función de salida del puerto serie, se define la salida del puerto serie como sigue:
El puerto de comunicación externa adopta la forma de la interfaz en serie RS422, con 1 pedazo de comienzo, 8 bits de datos, 1 pedazo de parada, ninguna paridad, y una velocidad de 9600bps. Los datos están en el formato de ASIC.
