Sistema de navegación inercial de grado industrial para robótica

Name: Sistema de navegación inercial de grado industrial para robótica
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS100E
Price: 5,000.00 USD
Availability: InStock

Nombre De La Marca:	Firepower
Número De Modelo:	INS100E
Cuota De Producción:	1
Condiciones De Pago:	T/T, L/C
Capacidad De Suministro:	1000pcs

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

CHINA

Precisión:

0.1°

Precisión de actitud:

0.1°

Precisión del posicionamiento:

1.5m;1cm+1ppm

Precisión de la velocidad horizontal:

0.1m/s

Gama del giroscopio:

±500°/s

estabilidad de sesgo cero:

4°/h

Gama del acelerómetro:

± 16 g

Interfaz de comunicación:

RS232/RS422

Detalles de empaquetado:

Caja de madera

Capacidad de la fuente:

1000pcs

Resaltar:

Cuatro placa giratoria de AXIS 3 AXIS

Precisión de la placa giratoria de 3 AXIS alta

Control múltiple de la placa giratoria de 3 AXIS

Descripción del Producto

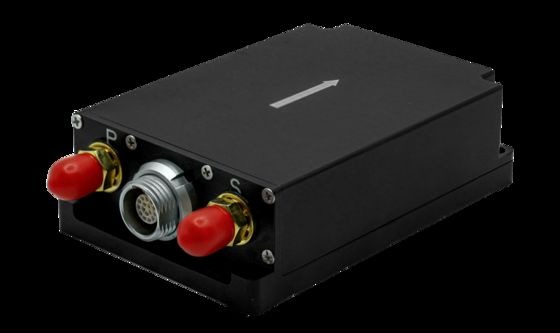

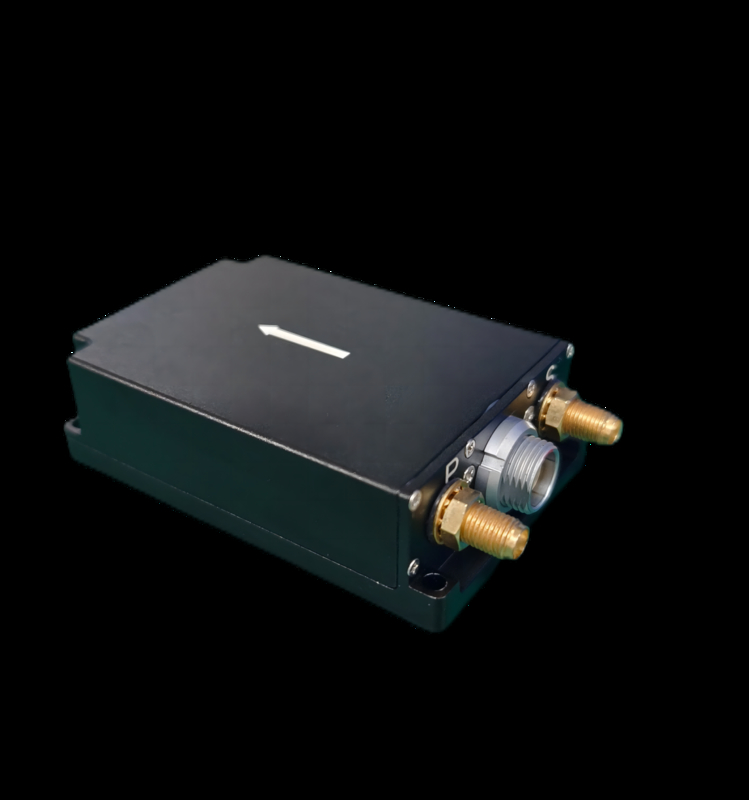

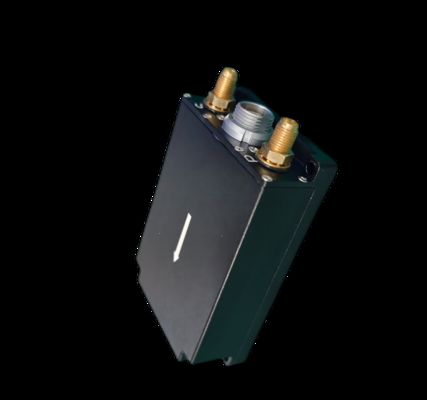

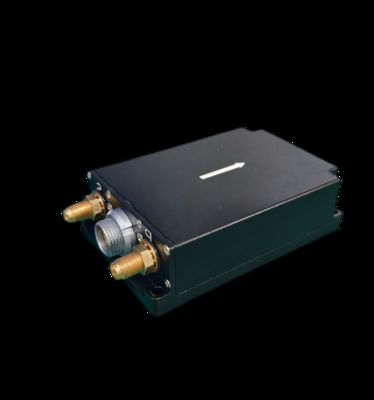

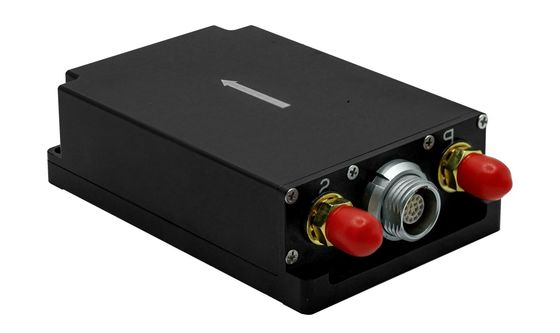

Sistema de navegación inercial de grado industrial para robótica

Resumen general

El sistema de navegación integrado INS100E cuenta con un giroscopio MEMS de alto rendimiento y un acelerómetro,con una capacidad de recepción de datos GNSS internos para la fusión de sensores múltiples y soluciones de navegación integradasEl sistema mantiene la capacidad de navegación inercial a corto plazo durante las interrupciones del GNSS.

Con una alta fiabilidad y una gran adaptabilidad al medio ambiente, este producto puede configurarse con diferentes programas de software para diversas aplicaciones, incluidos vehículos industriales no tripulados, drones,buques de navegación, comunicaciones en movimiento, mapas y plataformas de estabilización.

Funciones principales

Realiza una navegación integrada utilizando datos internos de navegación por satélite
Saca información sobre la inclinación, el rodamiento, el rumbo, la posición, la velocidad y el tiempo del portador
Mantiene la salida de navegación inercial durante la pérdida de señal de satélite
Proporciona mantenimiento de la precisión de navegación a corto plazo

Especificaciones de rendimiento

Proyecto	Las mediciones (RMS)	En el caso de la
Precisión del rumbo	0.1°	GNSS válido
Propiedad de la partida	0.2°/min	Fallo del GNSS
Precisión de la actitud	0.1°	Válido para GNSS (punto único L1/L2, RTK)
Mantenimiento de actitud	0.2°/min	Fallo del GNSS
Precisión de posicionamiento (horizontal)	1.5m; 1cm+1ppm	Válido GNSS; RTK (punto único L1/L2; diferencial)
Precisión de posicionamiento (elevación)	2.5m; 2cm+1ppm	Válido GNSS; RTK (punto único L1/L2; diferencial)
Posiciones mantenidas	20 metros	Fallo del GNSS (desbloqueado durante 60 segundos)
Precisión de la velocidad horizontal	0.1 m/s	Válido para GNSS (punto único L1/L2, RTK)
Rango de medición del giroscopio	± 500°/s
Estabilidad de sesgo cero del giroscopio	4°/h	Variancia de Allan
Rango de medición del acelerómetro	± 16 g	Personalizable hasta 200 g
Estabilidad del acelerómetro de sesgo cero	0.2 mg	Variancia de Allan
Inicio en frío de la placa de satélite	< 30 segundos	Medio ambiente abierto
Inicio en caliente de la placa de satélite	5 segundos	Medio ambiente abierto
Tipo de receptor	BDS B1I/B2I/B3I, GPS L1C/A/L2P(Y)/L2C/L5, GLONASS G1/G2, Galileo E1/E5a/E5b, QZSS L1/L2/L5

Especificaciones técnicas

Categoría	Especificación
Interfaz de comunicación	RS232 (dos rutas), RS422 (una ruta)
Válvulas	9 a 36 VDC
Consumo de energía	≤ 3 W
La corriente	El valor de las emisiones de dióxido de carbono es el valor de las emisiones de dióxido de carbono

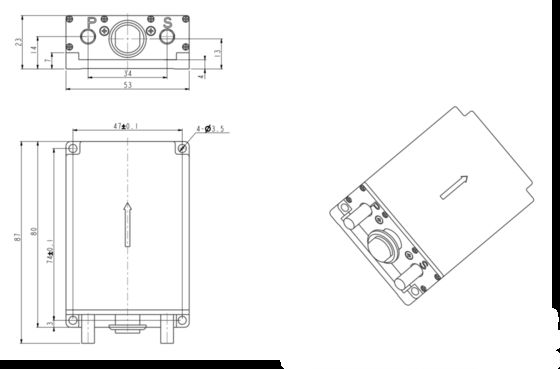

Las dimensiones	Se aplicará el procedimiento siguiente:
Peso	≤ 150 g
Temperatura de funcionamiento	-40 °C a +60 °C
Temperatura de almacenamiento	-45 °C a +65 °C
Resistencia a las vibraciones	20 a 2000 Hz, 6,06 g
Resistencia al impacto	30 g, 11 ms
Calificación de protección	Protección IP65
El número de unidades	30,000 horas
Vida útil	Más de 15 años
Funcionamiento continuo	> 24 horas

Nota: Línea de base efectiva de 2 m de doble antena o alineación dinámica de una sola antena Sistema de navegación inercial de grado industrial para robótica 0
