Sistema de navegación inercial de alto rendimiento para la medición precisa de la actitud

Nombre De La Marca:	Firepower
Número De Modelo:	Se aplicará el procedimiento siguiente:
Cuota De Producción:	1
Precio:	Negociable
Condiciones De Pago:	T/T
Capacidad De Suministro:	500/MONTH

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China.

Certificación:

CE ROHS

Nombre del producto:

Sistema de navegación integrado con GPS

Liderear Punteria:

0,2 °

Precisión de actitud:

0.05° (RMS)

Gama del girocompás:

±400°/segundo

Estabilidad de polarización cero del giroscopio:

≤0,3°/hora

Gama del acelerómetro:

± 16 g

acelerómetro Estabilidad de polarización cero:

≤100µg

Tamaño:

El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de

Interfaz:

Se aplicará el sistema de control de velocidad (PPS) de 2 canales RS232, de 1 canal RS422, de 1 cana

Temperatura de funcionamiento:

-40 °C + 65 °C

Detalles de empaquetado:

esponja+carton

Capacidad de la fuente:

500/MONTH

Resaltar:

Sistema de navegación inercial de alto rendimiento

Sistema de navegación inercial de medición de actitud precisa

Descripción del Producto

Sistema de navegación inercial de alto rendimiento para la medición precisa de la actitud

Descripción del producto

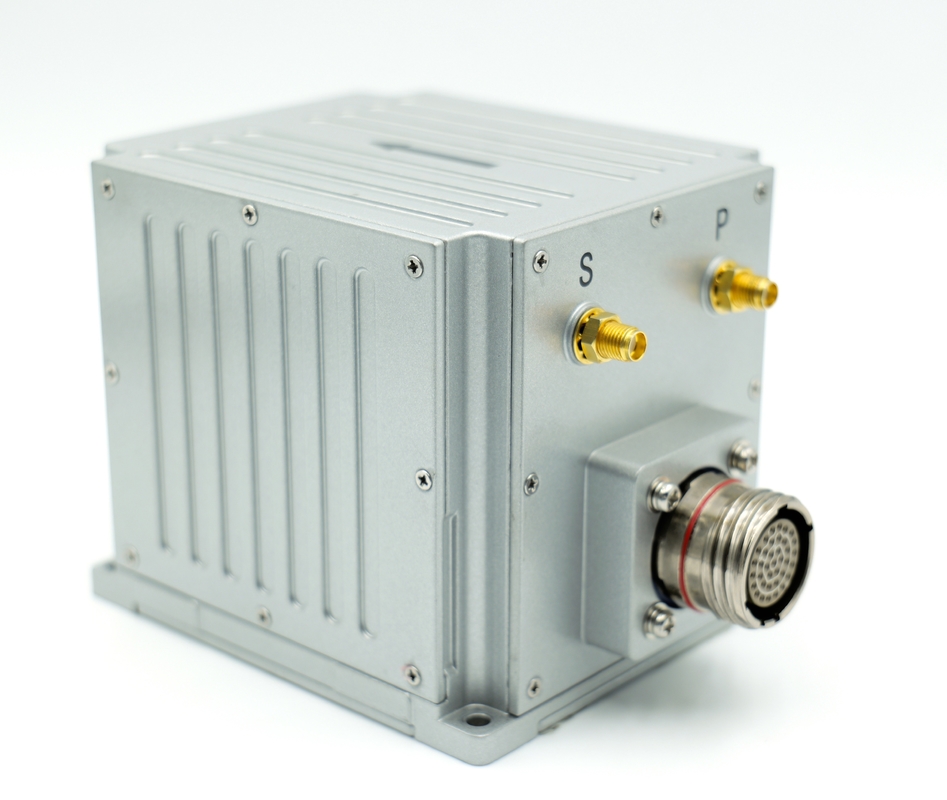

El sistema de navegación integrado GI600A-B0 es un sistema de navegación integrado MEMS compacto de doble eje giratorio.cumple los requisitos de medición precisa de la actitud, rumbo, posición y otra información en los campos de aplicación de los sistemas móviles de mediana y alta precisión de medición, los grandes vehículos aéreos no tripulados, etc.

Principales funciones

El sistema tiene un modo de navegación inercial/satélite integrado y un modo inercial puro.

En el modo de navegación integrada inercial/satélite, la información de posicionamiento por satélite recibida por el receptor GNSS puede utilizarse para la navegación integrada, y la inclinación, el giro, el rumbo, la posición,velocidad, el tiempo y otra información del portador pueden ser emitidos; después de que la señal se pierde, la posición, la velocidad y la posición calculada por la inercia son emitidos,con una altura de más de 1 mm,, la función de mantenimiento del rumbo está disponible en poco tiempo, y la precisión de posicionamiento a nivel del medidor está disponible en poco tiempo.

Una vez iniciado el modo de inercia pura (es decir, la fusión GPS nunca se ha realizado después de encendido, y si pierde el bloqueo de nuevo después de la fusión, pertenece al modo de navegación integrada),tiene una función de medición de posición precisa, puede emitir la inclinación y el rumbo de rodadura, y el modo de inercia pura puede encontrar el norte estáticamente.

Indice de rendimiento

Proyecto	Condiciones de ensayo	Indicadores
Precisión de posicionamiento	GNSS válido, punto único	Mejor que la precisión del posicionamiento por satélite
	Válido GNSS, RTK	Mejor que la precisión del posicionamiento por satélite
	Sostén de posicionamiento horizontal por inercia pura 1	4nm/60min ((CEP)
		1nm/30min (CEP)
		200m/6min ((CEP)
Precisión del rumbo	Antena doble	0.2 °/L (RMS)
	Propiedad de la partida	0.05°/30min ((RMS),0.1°/h ((RMS) 1
	Auto-norte buscando la precisión	0.3 ° SecL, alineación 15 min.
Precisión de la actitud	GNSS es válido	0.05° ((RMS)
Precisión de la actitud	Mantener la posición (fallo del GNSS)	0.05°/30min ((RMS),0.1°/h ((RMS) 1
El giroscopio	Rango de medición	± 400°/s
El giroscopio	Estabilidad de sesgo cero	≤ 0,3°/h2
Acelerómetro	Rango de medición	± 16 g
Acelerómetro	Estabilidad de sesgo cero	≤ 100 μg2
Dimensiones físicas y características eléctricas	Válvula de tensión	10-36 V de corriente continua
	Consumo de energía	≤ 9W
	Interfaz	PPS de dos rutas RS232, RS422 de una ruta y PPS de una ruta (nivel LVTTL/422)
	Tamaño	El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.
	Peso	≤ 1 kg
Características medioambientales	Temperatura de funcionamiento	-40 °C + 65 °C
	Temperatura de almacenamiento	-45 °C + 70 °C
	Vibración	20 ~ 2000 Hz,6.06g3
	Impacto	30 g, 11 ms3
	Duración de vida	> 15 años
	Tiempo de trabajo continuo	> 24 horas
Nota:
La alineación es válida. media de 10 s; Con absorción de choques

Las dimensiones
Sistema de navegación inercial de alto rendimiento para la medición precisa de la actitud 0

Se trata de una muestra de las características de las máquinas de la Unión Europea.
