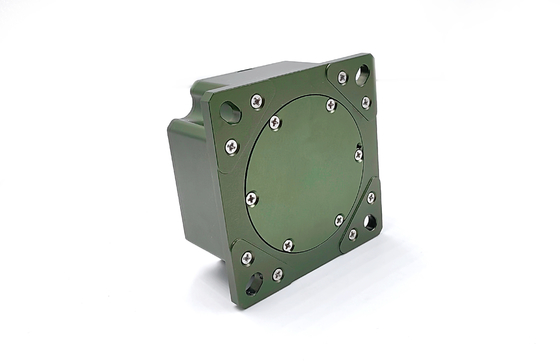

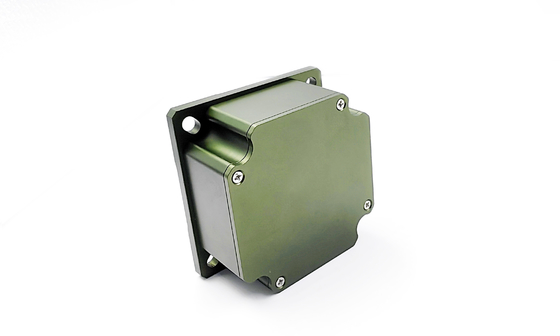

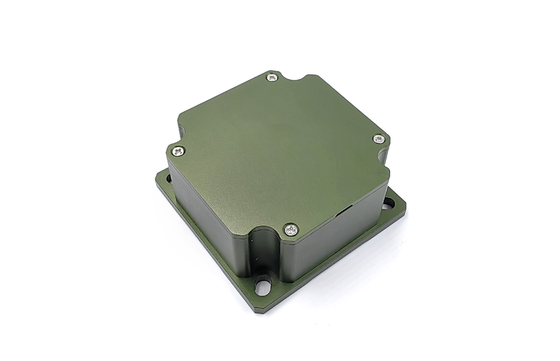

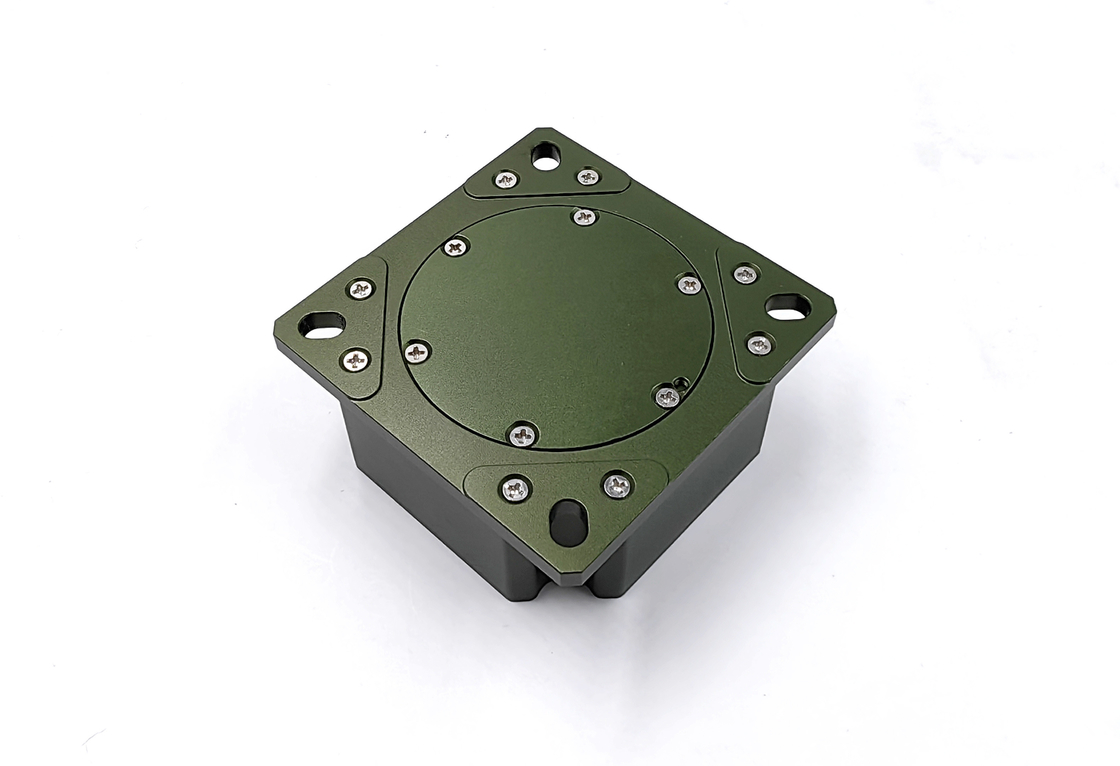

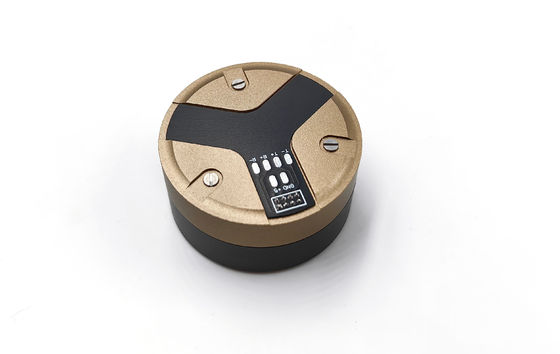

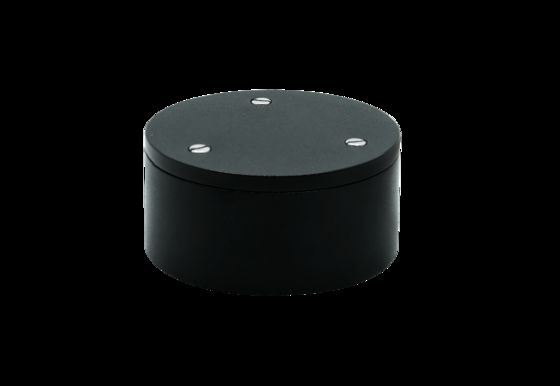

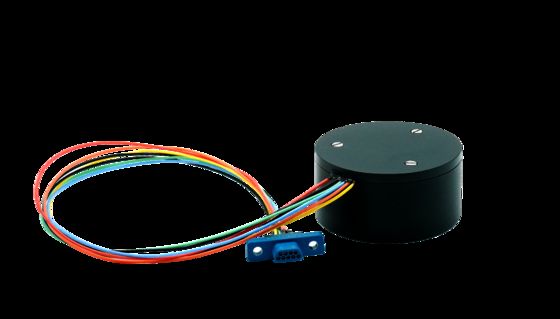

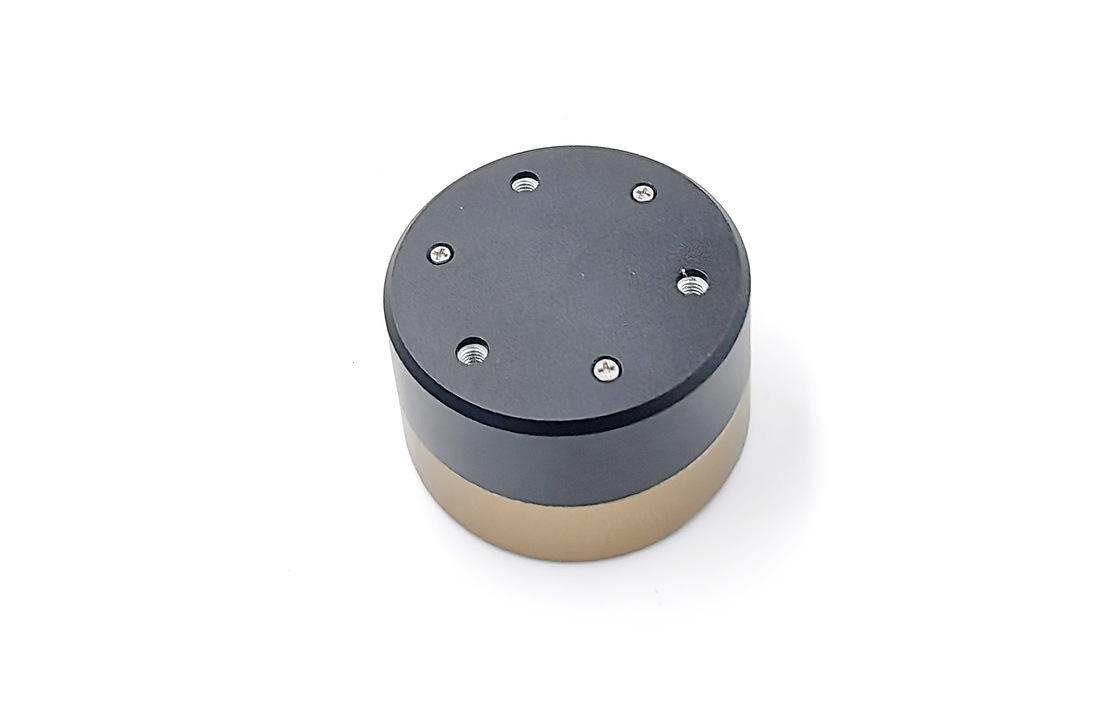

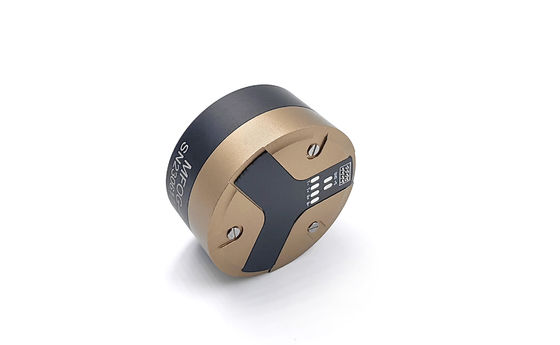

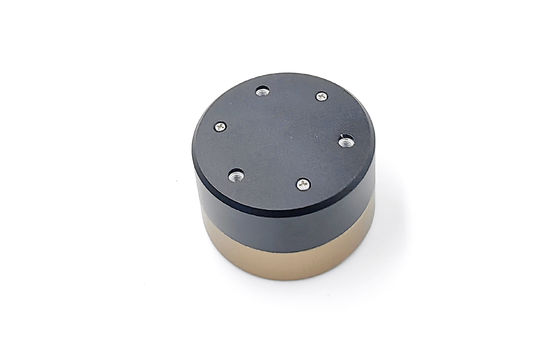

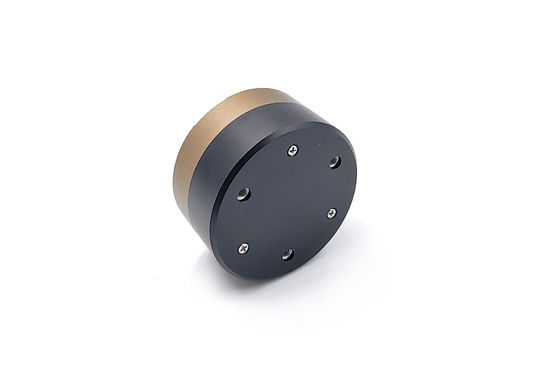

Sensor giroscópico de niebla de alto rango dinámico con comunicación digital RS422

Sensor giroscópico de niebla de alto rango dinámico con comunicación digital RS422

Descripción del producto

Este producto es un sensor de velocidad angular inercial basado en el efecto óptico de Sagnac, que se utiliza para medir la velocidad angular del portador a lo largo del eje sensible del producto.La unidad de detección de velocidad angular del producto es un anillo de fibra óptica, y se adopta un circuito de detección digital de circuito cerrado para extraer la diferencia de trayectoria óptica de la luz que se propaga en el sentido de las agujas del reloj y en el sentido contrario causada por la velocidad angular física externa,que es detectado por el anillo de fibra ópticaAl mismo tiempo, the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.

Composición

a) La unidad de trayectoria óptica estará compuesta por una fuente de luz SLD, una red de fibra óptica, un modulador de fase óptico integrado, un acoplador de fibra óptica y un detector óptico;

b) La unidad de circuito consta de un circuito de conducción de la fuente de luz y una placa de circuito de señales de detección y control;

c) Partes estructurales de giroscopios.

Estructura y características del producto

La estructura del giroscopio adopta un esquema de diseño típico de la estructura de anillos de fibra óptica, y desde el diseño integrado de miniaturización, la estabilidad estructural (resistencia a golpes y vibraciones),el anti-resonanciaSe consideró la simetría estructural, la facilidad de instalación y el diseño térmico (características de temperatura) y otros aspectos, y se optimizó y diseñó la estructura existente del giroscopio.

Uso del producto

El giroscopio de fibra óptica F60 tiene las características de una larga vida útil, una fuerte resistencia a los golpes y las vibraciones, un amplio rango de medición, un ancho de banda alto, arranque instantáneo, sin deriva causada por la aceleración,y una amplia cobertura de precisiónPuede ser ampliamente utilizado en barcos, aviones y vehículos y en la navegación de robots, posicionamiento y orientación, control de estabilidad y otros campos.

Fuente de alimentación de trabajo giroscópica

±La fuente de alimentación de 5 V, la precisión de la fuente de alimentación de 5%, la ondulación de la fuente de alimentación no es superior a 20 mV. La corriente de impulso máxima de la fuente de alimentación de temperatura completa es de 1,5 A.El consumo de energía en estado estacionario a temperatura ambiente no será superior a 2.5W y el consumo de energía en estado de equilibrio a temperatura máxima no exceda de 5W.

Parámetros principales

Dimensión

Principales campos de aplicación
