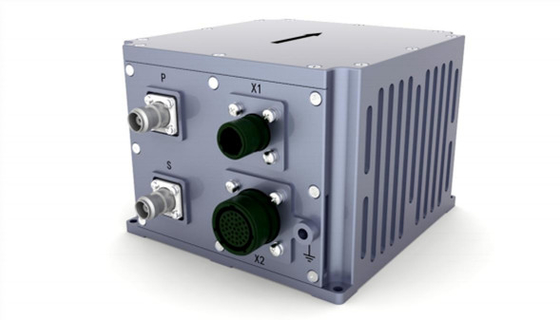

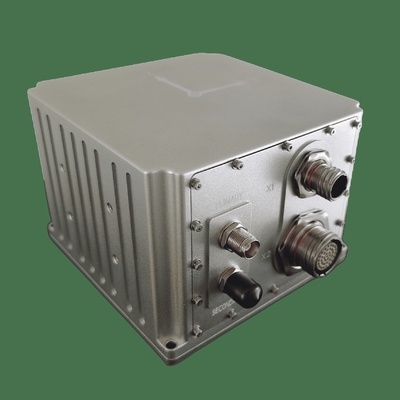

Sistema de navegación integrado de alta precisión con estabilidad giroscópica de 0,05°/h y frecuencia de datos de navegación de 200 Hz

Nombre De La Marca:	Firepower
Número De Modelo:	INS500D
Cuota De Producción:	1
Precio:	Negociable
Condiciones De Pago:	T/T
Capacidad De Suministro:	500/MONTH

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

Precisión de posicionamiento en punto único (RMS):

1.2m

Precisión de posicionamiento RTK (RMS):

2 cm±1 ppm

Pérdida de precisión de posicionamiento de la cerradura (CEP):

Las medidas de control se aplicarán en el caso de los vehículos de las categorías M1 y M2.

Sistema de navegación autónoma:

0.05°×sec/Lati

frecuencia de los datos de navegación:

200 herzios

Gama del giroscopio:

400°/s

Estabilidad giroscópica con sesgo cero:

00,05°/h

Detalles de empaquetado:

Esponja y cartón

Capacidad de la fuente:

500/MONTH

Resaltar:

Sistema de navegación integrado de 200 Hz

0.05°/h Sistema de navegación integrado

Sistema de navegación integrado de alta precisión

Descripción del Producto

1. Resumen

El sistema de navegación integrado de fibra óptica SNC500D se basa en el giroscopio de circuito cerrado de fibra óptica, el acelerómetro y la placa de recepción GNSS de gama alta con un alto rendimiento de coste,y se realiza a través de la fusión de múltiples sensores y algoritmo de cálculo de navegación para cumplir con los requisitos para la medición precisa de la actitud, rumbo, posición y otra información en los campos de aplicación de los sistemas móviles de mediana y alta precisión de medición y los grandes UAV.

2. Índice de rendimiento

Parámetro		Indicadores técnicos
Precisión de la posición	Punto único (RMS)	1.2m
	RTK ((RMS)	2 cm + 1 ppm
	Precisión de bloqueo-pérdida (CEP)	100m/10min 0.5nm/30min 1.5nm/h 2 ‰ D, donde D es la distancia recorrida (opcional, combinación DVL o odómetro)
Dirección (RMS)	Auto-norte buscando la precisión	0.05 ° × sec (Lati), 10 min de alineación de la base estacionaria; donde Lati indica la latitud.
Dirección (RMS)	Precisión de retención de la pérdida de bloqueo	0.1°/h
Actuación (RMS)	GNSS es válido	0.02°
Actuación (RMS)	Precisión de retención de la pérdida de bloqueo	00,05°/h
Precisión de velocidad horizontal (RMS)	L1/L2 de punto único	0.1 m/s
Precisión de velocidad horizontal (RMS)	GNSS no es válido	2 m/s/h
Frecuencia de los datos de navegación	200 Hz
El giroscopio	Rango de acción	400°/s
	Estabilidad de sesgo cero	00,05°/h
	No linealidad del factor de escala	50 ppm
	Paseo aleatorio angular	0.02°/ √h
Acelerómetro	Rango de acción	16 gramos
	Estabilidad de sesgo cero	50g
	No linealidad del factor de escala	100 ppm
	Velocidad de paseo aleatorio	0.01m/s/ √h
Dimensiones físicas y características eléctricas	Dimensiones generales	138.5 mm × 136,5 mm × 102 mm
	Peso	2.0 kg (sin cable)
	Voltado de entrada	El valor de las emisiones de CO2 será el siguiente:
	Consumo de energía	< 24 W (estado estacionario)
	Almacenamiento	16G
Indicadores medioambientales	Temperatura de funcionamiento	-40°C~+60°C
	Temperatura de almacenamiento	-45°C ~ +70°C
	Vibración aleatoria	6.06g, 20 Hz~2000 Hz
	El número de unidades	3 horas
Características de las interfaces	PPS, EVENT, RS232, RS422, CAN (opcional) Las condiciones de acceso a los servicios de información y comunicación de los Estados miembros son las siguientes:
	Puerto de red de 100 m
	Conector de antena (TNC)
	Interfaz del sensor de velocidad de las ruedas

3Dimensiones generales Sistema de navegación integrado de alta precisión con estabilidad giroscópica de 0,05°/h y frecuencia de datos de navegación de 200 Hz 0
