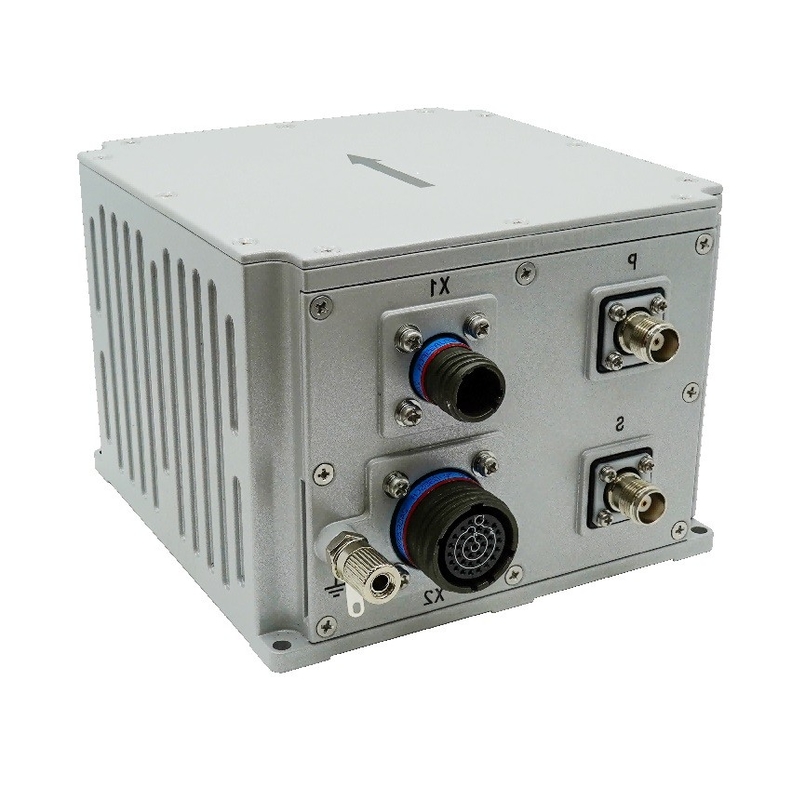

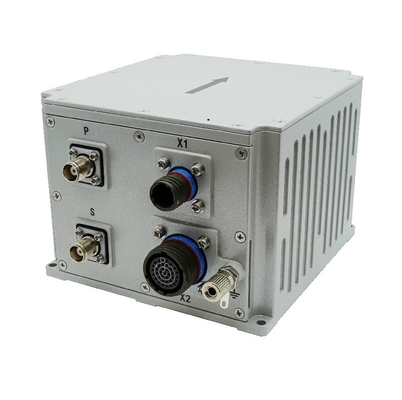

Sistema de navegación inercial integrado GNSS giroscopio de fibra óptica para vehículos terrestres

Name: Sistema de navegación inercial integrado GNSS giroscopio de fibra óptica para vehículos terrestres
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500D
Price: 7000 USD
Availability: InStock

Nombre De La Marca:	FIREPOWER
Número De Modelo:	INS500D
Cuota De Producción:	1
Precio:	7000$
Condiciones De Pago:	L/C,T/T,Western Union
Capacidad De Suministro:	500/MONTH

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China.

Precisión de rumbo:

0.1°

Precisión de actitud:

0.02° (RMS)

Precisión de la velocidad horizontal:

0.1m/s

Gama del girocompás:

±400°/segundo

Estabilidad de polarización cero del giroscopio:

≤0,3°/hora

Rango de acc:

± 16 g

Estabilidad de parcialidad cero:

≤ 50 ug

Fuente de energía:

9 a 36 V

peso:

≤2kg

Interfaz de comunicación:

PPS, evento, RS232, RS422, CAN

Detalles de empaquetado:

sponge+box

Capacidad de la fuente:

500/MONTH

Resaltar:

Sistema de navegación inercial de vehículos terrestres

Sistema de navegación inercial integrado GNSS

Sistema de navegación inercial giroscópica de fibra óptica

Descripción del Producto

Descripción del producto

El sistema de navegación integrado de fibra óptica INS500D se basa en un giroscopio de fibra óptica de circuito cerrado, un acelerómetro y una placa receptora GNSS de gama alta con un alto rendimiento de coste,y se realiza a través de la fusión de múltiples sensores y el algoritmo de cálculo de navegación, que cumple con los requisitos de medición precisa de la información de posición, rumbo y posición en los campos de aplicación de los sistemas de mediana y alta precisión de medición móvil y los grandes UAV.

El sistema tiene un modo de navegación inercial/satélite integrado y un modo inercial puro.

En el modo de navegación integrada inercial/satélite, la información de posicionamiento por satélite recibida por el receptor GNSS puede utilizarse para la navegación integrada, y la inclinación, el giro, el rumbo, la posición,velocidad, el tiempo y otra información del portador pueden ser emitidos; después de que se pierde la señal, la posición, la velocidad y la posición calculadas por inercia son emitidas,con una altura de más de 1 mm,, la función de mantenimiento del curso está disponible en poco tiempo, y la precisión de posicionamiento a nivel del medidor está disponible en poco tiempo.la información de post-procesamiento puede ser producida para que el software de post-procesamiento la procese.

Una vez iniciado el modo de inercia pura (es decir, la fusión GPS nunca se ha realizado después de encendido, y si pierde el bloqueo de nuevo después de la fusión, pertenece al modo de navegación integrada),tiene una función de medición de posición precisa, puede emitir la inclinación y el rumbo de rodadura, y el modo de inercia pura puede encontrar el norte estáticamente.

Parámetros técnicos

Parámetro		Indicadores técnicos
Precisión de la posición	Punto único (RMS)	1.2m
	RTK(RMS)	2 cm + 1 ppm
	Pérdida de bloqueo Precisión (CEP)	1.8nm/h 2 ‰ D, donde D es la distancia recorrida (opcional, combinación DVL o odómetro)
Dirección (RMS)	Auto-norte buscando la precisión	0.1 ° × sec (Lati), 10 min de alineación de la base estacionaria; donde Lati indica la latitud.
Dirección (RMS)	Precisión de retención de la pérdida de bloqueo	0.1°/h
Actuación (RMS)	GNSS es válido	0.02°
Actuación (RMS)	Precisión de retención de la pérdida de bloqueo	00,05°/h
Precisión de velocidad horizontal (RMS)	Punto único L1/L2	0.1 m/s
Precisión de velocidad horizontal (RMS)	GNSS no es válido	2 m/s/h
Frecuencia de los datos de navegación	200 Hz
El giroscopio	Rango de acción	400°/s
	Estabilidad de sesgo cero	0.3°/h
	No linealidad del factor de escala	50 ppm
	Paseo aleatorio angular	0.02°/ √h
Acelerómetro	Rango de acción	16 gramos
	Estabilidad de sesgo cero	50ug5
	No linealidad del factor de escala	100 ppm
	Velocidad de paseo aleatorio	0.01m/s/ √hr
Dimensiones físicas y características eléctricas	Dimensiones generales	138.5 mm × 136.5 mm × 102 mm
	Peso	2.0 kg (sin cable)
	Voltado de entrada	12¿Qué quieres decir?36VDC
	Consumo de energía	< 24 W (estado estacionario)
	Almacenamiento	16G
Indicadores medioambientales	Temperatura de funcionamiento	-40°C~+60°C
	Temperatura de almacenamiento	-45°C ~ +70°C
	Vibración aleatoria	6.06 g,20 Hz hasta 2000 Hz
	El número de unidades	3 horas
Características de las interfaces	PPS, EVENT, RS232, RS422, CAN (opcional) Las condiciones de acceso a los servicios de información y comunicación de los Estados miembros son las siguientes:
	Puerto de red de 100 m
	Conector de antena (TNC)
	Interfaz del sensor de velocidad de las ruedas

Dibujo de contorno
