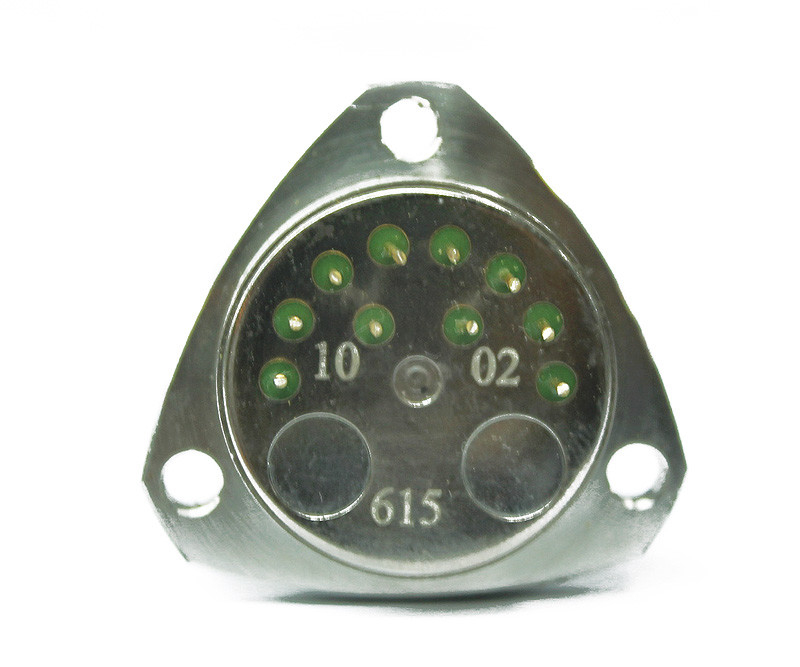

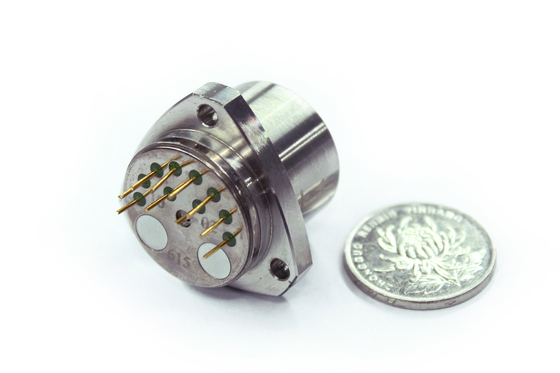

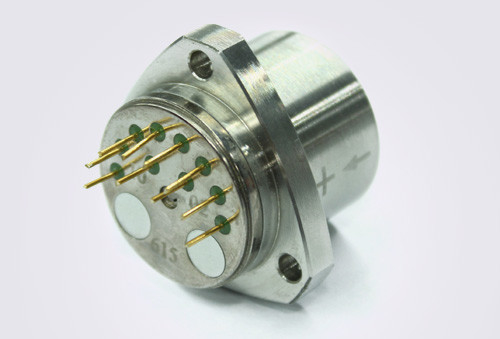

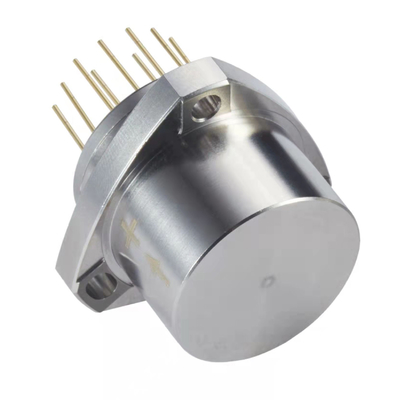

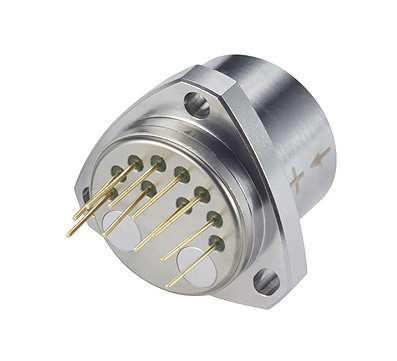

Sensor de vibración de acelerómetro de cuarzo de eje único de salida analógica para perforación de petróleo

Sensor de vibración de acelerómetro de cuarzo de eje único de salida analógica para perforación de petróleo

• Descripción del producto




  El sensor de aceleración de vibración de la serie ACC2es un acelerómetro de gran precisión y amplio alcance capaz de medir hasta ±100 g. Proporciona una excelente estabilidad a largo plazo, repetibilidad, rendimiento de arranque rápido, gran adaptabilidad al medio ambiente,y alta fiabilidadEl sensor es adecuado tanto para mediciones estáticas como dinámicas y también puede servir como un sensor de vibración o inclinación estándar.

  La corriente de salida del sensor mantiene una relación lineal con la fuerza o aceleración aplicada.Los usuarios pueden lograr una salida de alta precisión mediante el cálculo y selección de una resistencia de muestreo adecuadaAdemás, el sensor de temperatura incorporado permite compensar el sesgo y el factor de escala, reduciendo efectivamente la influencia de la temperatura ambiente según los requisitos del usuario.

• Parámetro técnico



  Número de serie	Parámetro	Se aplicará el procedimiento siguiente:	Se aplicará el procedimiento siguiente:	Se aplicará la siguiente regla:
  1	Rango de acción	Se aplicarán las siguientes medidas:	Se aplicarán las siguientes medidas:	Se aplicarán las siguientes medidas:
  2	En el caso de las empresas	5 μg	5 μg	5 μg
  3	Prejuicio k0/K1	≤ ± 3 mg	≤ ± 3 mg	≤ ± 5 mg
  4	Factor de escala K1	00,8 a 1,2 mA/g	00,8 a 1,2 mA/g	00,8 a 1,2 mA/g
  5	Coeficiente no lineal K2 de clase II	≤ ± 10 μg/g2	≤ ± 15 μg/g2	≤ ± 20 μg/g2
  6	0G 4-Estabilidad a corto plazo	≤ 10 μg	≤ 10 μg	≤ 10 μg
  7	1G Estabilidad a corto plazo de 4 horas	≤ 10 ppm	≤ 10 ppm	≤ 10 ppm
  8	Prejuicios cRepetibilidad general σK0 (1σ, 1 mes)	≤ 10 μg	≤ 15 μg	≤ 25 μg
  9	Repetibilidad integral del factor de escala σ K1/K1 (1σ, 1 mes)	≤ 15 ppm	≤ 20 ppm	≤ 30 ppm
  10	Repetitividad global del coeficiente no lineal K2/K1 (1σ, 1 mes)	≤ ± 10 μg/g2	≤ ± 10 μg/g2	≤ ± 10 μg/g2
  11	Coeficiente de temperatura de sesgo (promedio de la temperatura total)	≤ ± 10 μg / °C	≤ ± 20 μg / °C	≤ ± 30 μg / °C
  12	Coeficiente de temperatura del factor de escala (promedio sobre la temperatura)	Se aplicarán las siguientes medidas:	≤ ± 30 ppm /°C	Se aplicarán las siguientes medidas:
  13	Ruido (resistencia de muestreo de 840 Ω)	≤ 5 mv	≤ 5 mv	≤ 5 mv
  14	Frecuencia natural	400 a 800 Hz	400 a 800 Hz	400 a 800 Hz
  15	Ancho de banda	800 a 2500 Hz	800 a 2500 Hz	800 a 2500 Hz
  16	Vibración aleatoria	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)
  17	Impacto	100 g, 8 ms, 1/2 sin	100 g, 8 ms, 1/2 sin	100 g, 8 ms, 1/2 sin
  18	Rango de temperatura de funcionamiento	-55 ̊+85°C	-55 ̊+85°C	-55 ̊+85°C
  19	Rango de temperatura de almacenamiento	-60 ~ + 120 °C	-60 ~ + 120 °C	60 ~ + 120 °C
  20	Fuente de alimentación	± 12 ~ ± 15 V	± 12 ~ ± 15 V	± 12 ~ ± 15 V
  21	Consumo corriente	No más de 20 mA	No más de 20 mA	No más de 20 mA
  22	Sensor de temperatura	Opción	Opción	Opción
  23	Tamaño	F25.4X30 mm	F25.4X30 mm	F25.4X30 mm
  24	Peso	≤ 80 g	≤ 80 g	≤ 80 g






  Dibujo de dimensiones



  Versión estándar



  El agujero de montaje tiene forma de U.



  Freno cuadrado
