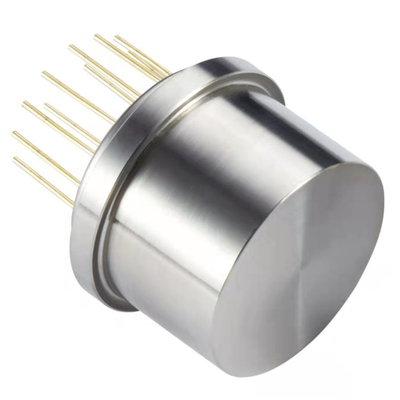

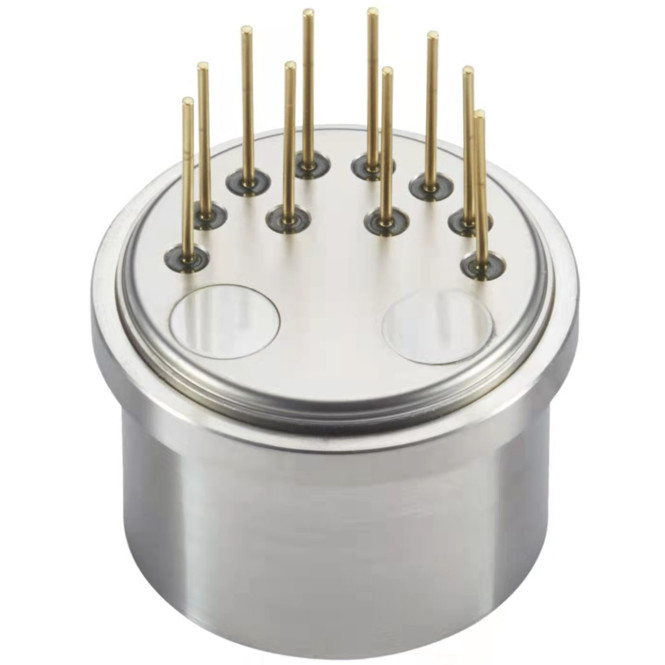

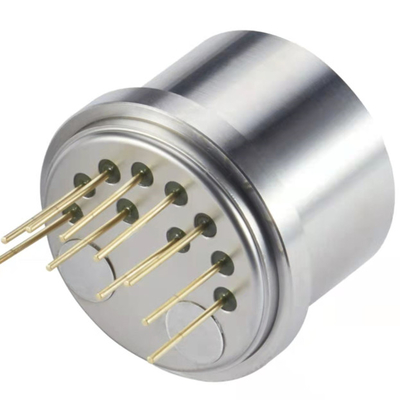

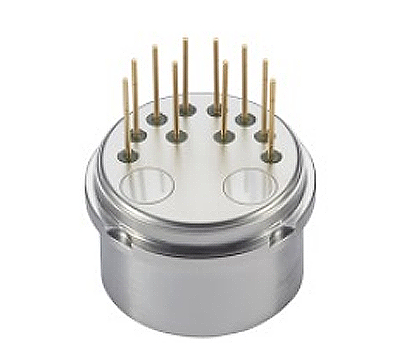

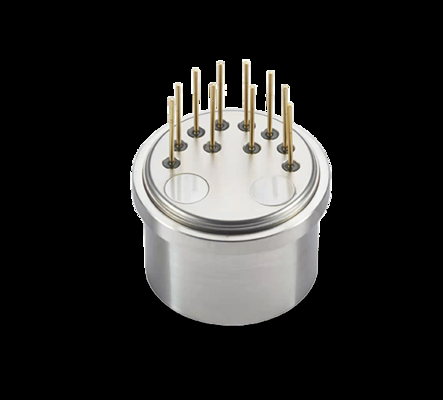

Sensor de vibración de acelerómetro de cuarzo de eje único Honeywell Q-Flex QA-750 de reemplazo

Sensor de vibración acelerómetro de cuarzo de un solo eje Honeywell Q-Flex QA-750  Reemplazo

• Descripción del producto

El sensor de aceleración de vibración de la serie ACC3 es un acelerómetro compacto, de alta precisión y amplio rango diseñado para mediciones tanto estáticas como dinámicas. Ofrece una estabilidad a largo plazo, repetibilidad, rendimiento de inicio rápido, gran adaptabilidad ambiental y alta confiabilidad. También funciona eficazmente como un sensor de vibración o inclinación estándar. Diseñado con un diseño miniaturizado único y tecnología de embalaje avanzada, la serie ACC3 ofrece una salida de corriente lineal que corresponde a la fuerza o aceleración aplicada. Los usuarios pueden calcular y seleccionar una resistencia de muestreo adecuada para lograr resultados de alta precisión. Además, el sensor integra un sensor de temperatura para soportar la compensación de polarización y factor de escala, minimizando el impacto de la temperatura ambiente de acuerdo con los requisitos específicos del usuario.

• Parámetro técnico




  Número de serie	Parámetro	ACC3-01	ACC3-02	ACC3-03
  1	Rango	±60g	±60g	±70g /±100g
  2	Umbral	5μg	5μg	5μg
  3	Polarización K0/K1	≤(±5 mg)	≤(±5 mg)	≤(±5 mg)
  4	Factor de escala K1	1.0±0.2 mA/g	1.0±0.2 mA/g	0.6±0.2mA/g
  5	Coeficiente no lineal de clase II K2	≤±20μg /g2	≤±30μg /g2	≤±20μg /g2
  6	0 g Estabilidad a corto plazo de 4 horas	≤10 μg	≤20 μg	≤20 μg
  7	1g Estabilidad a corto plazo de 4 horas	≤10 ppm	≤20 ppm	≤20 ppm
  8	Repetibilidad integral de polarización σK0 (1σ, 1 mes)	≤15 μg	≤50 μg	≤50 μg
  9	Repetibilidad integral del factor de escala σ K1/K1 (1σ, 1 mes)	≤15ppm	≤50 ppm	≤50ppm
  10	Repetibilidad integral del coeficiente no lineal K2/K1 (1σ, 1 mes)	≤±20 μg /g2	≤±30 μg /g2	≤±30 μg /g2
  11	Coeficiente de temperatura de polarización (promedio de temperatura completa)	≤±15 μg /℃	≤±50 μg /℃	≤±50 μg /℃
  12	Coeficiente de temperatura del factor de escala (promediado sobre la temperatura)	≤±15 ppm /℃	≤±80 ppm /℃	≤±50 ppm /℃
  13	Ruido (resistencia de muestreo de 840 Ω)	≤5mv	≤8.4mv	≤8.4mv
  14	Frecuencia natural	350~800 Hz	350~800 Hz	350~800 Hz
  15	Ancho de banda	800~2500 Hz	800~2500 Hz	800~2500 Hz
  16	Vibración aleatoria	10g(20-2000Hz)	10g(20-2000Hz)	10g(20-2000Hz)
  17	Impacto	150g,4.5ms,1/2sin	150g,4.5ms,1/2sin	150g,4.5ms,1/2sin
  18	Rango de temperatura de funcionamiento	-55～+85℃	-55～+85℃	-55～+85℃
  19	Rango de temperatura de almacenamiento	-60~+120℃	-60~+120℃	60~+120℃
  20	Fuente de alimentación	±12~±15V	±12~±15V	±12~±15V
  21	Consumo de corriente	≤±20mA	≤±20mA	≤±20mA
  22	Sensor de temperatura	Personalizable por el usuario	Personalizable por el usuario	Personalizable por el usuario
  23	Tamaño	Ф18.2X23mm	Ф18.2X23mm	Ф18.2X23mm
  24	Peso	≤30g	≤30g	≤30g




   Dibujo de dimensiones
